3SU1100-1HB20-1CF0

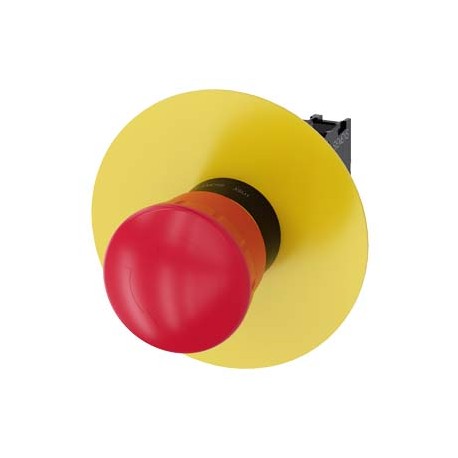

3SU1100-1HB20-1CF0 SIEMENS EMERGENCY STOP mushroom pushbutton, 22 mm, round, plastic, red, 40 mm, positive l..
$0.00USD
3162 in magazzino
Specifiche chiave
:Confirmation
EAN:4011209957824
Codice UPC:804766070365
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Confirmation | |
| EAN | 4011209957824 |
| Codice UPC | 804766070365 |
| ETIM | 5 |
| IDEA | 4 |
| larghezza | 30 mm |
| UNSPSC | 15 |
| eClass | 6 |
| altezza | 40 mm |
| ● a corrente alternata | |
| Codice di gruppo | R711 |
| Fattore Metallo | LAO----- |
| linea di prodotti | Plastic, black, 22 mm |
| Data5/10/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Gruppo di prodotti | 5454 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85365080 |
| Famiglia di prodotti | Actuators and indicators, 22 mm, round, plastic, black |
| ultima modifica: | 1/27/2022 |
| Peso netto (kg) | 0,090 Kg |
| altezza di montaggio | 46.4 mm |
| corrente termica | 10 A |
| metodo di fissaggio | front plate mounting |
| funzione del prodotto | |
| resistenza agli urti | |
| Paese di origine | Germany |
| Marina / Spedizione | other |
| diametro di montaggio | 22.3 mm |
| tensione di esercizio | |
| ● a cavi AWG | 2x (18 ... 14) |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| profondità di installazione | 48.6 mm |
| larghezza di installazione | 75 mm |
| nome del marchio del prodotto | SIRIUS ACT |
| ● durante lo stoccaggio | -40 ... +80 °C |
| Dimensioni dell'imballaggio | 100,00 x 120,00 x 40,00 |
| Descrizione del prodotto | EMERGENCY STOP mushroom pushbutton, 22 mm, round, plastic, red, 40 mm, positive latching, acc. to EN ISO 13850, rotate-to-unlatch, with yellow backing plate, without inscription, with holder, 1 NC, screw terminal |
| temperatura ambiente | |
| affidabilità dei contatti | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| grado di inquinamento | 3 |
| designazione del prodotto | EMERGENCY STOP mushroom pushbuttons |
| classe di protezione IP | IP66, IP67, IP69(IP69K) |
| ● del terminale | IP20 |
| resistenza alle vibrazioni | |
| ● durante il funzionamento | -25 ... +70 °C |
| ● apertura positiva | Yes |
| progettazione del prodotto | Complete unit |
| numero di moduli LED | 0 |
| ● al valore nominale DC | 5 ... 500 V |
| colore della piastra di supporto | Yellow |
| materiale del supporto | Plastic |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| Pulsante colorato (EF000190) | Red |
| Approvazione generale del prodotto | Declaration of Conformity |
| Diametro del foro (EF000079) | 22.3 |
| Ritorno a molla (EF001407) | FALSE |
| Larghezza apertura (EF004565) | 75.0 |
| marcatura della piastra di supporto | none |
| numero di piastre di supporto | 1 |
| numero di punti di comando | 1 |
| designazione del tipo di prodotto | 3SU1 |
| tipo di dispositivo di sblocco | rotate-to-unlatch mechanism |
| — a 50 Hz valore nominale | 5 ... 500 V |
| — a 60 Hz valore nominale | 5 ... 500 V |
| Dichiarazione di conformità | Test Certificates |
| Altezza apertura (EF004778) | 46.4 |
| Tipo di pulsante (EF001546) | Mushroom |
| numero di moduli di contatto | 1 |
| ● dell'accessorio fornito | 3SU1900-0BC31-0AA0 |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Con anello anteriore (EF006014) | false |
| ● Funzione di spegnimento di emergenza | Yes |
| ● del supporto fornito | 3SU1550-0AA10-0AA0 |
| Tempi di consegna standard franco fabbrica | 55 Day/Days |
| Supplemento per materie prime | None |
| frequenza operativa massima | 600 1/h |
| ● Funzione di ARRESTO DI EMERGENZA | Yes |
| Anello frontale colorato (EF002429) | - |
| Unità di misura delle dimensioni del pacco | MM |
| componente del prodotto anello anteriore | No |
| ● dell'attuatore fornito | 3SU1000-1HB20-0AA0 |
| Divieto di sostanze (data) | 10/01/2014 |
| numero di articolo del produttore | |
| tipo di collegamento elettrico | |
| Materiale anello frontale (EF005972) | - |
| Lampada di alimentazione (EF006522) | - |
| colore dell'elemento di azionamento | red |
| valore nominale della tensione di isolamento | 500 V |
| componente del prodotto sorgente luminosa | No |
| forma dell'elemento di azionamento | round |
| ● secondo IEC 60068-2-6 | 10 ... 500 Hz: 5g |
| ● di moduli e accessori | Screw-type terminal |
| progettazione dell'elemento di azionamento | positive latching |
| ● secondo IEC 60068-2-27 | sinusoidal half-wave 15g / 11 ms |
| grado di protezione NEMA | 1, 2, 3, 3R, 4, 4X, 12, 13 |
| proporzione di guasti pericolosi | |
| Tipo di costruzione lente (EF006253) | - |
| materiale dell'elemento di azionamento | plastic |
| forma dell'apertura di installazione | round |
| ● solido con lavorazione dell'estremità del nucleo | 2x (0.5 ... 0.75 mm²) |
| Grado di protezione (IP) (EF005474) | IP67/IP69K |
| Adatto per l'illuminazione (EF001142) | false |
| valore nominale della resistenza alla sovratensione | 6 kV |
| Numero dell'articolo (numero di mercato) | 3SU1100-1HB20-1CF0 |
| ● solido senza lavorazione dell'estremità centrale | 2x (1.0 ... 1.5 mm²) |
| Grado di protezione (NEMA) (EF011959) | Other |
| Numero di posizioni di comando (EF001372) | 1 |
| Funzione di commutazione con blocco (EF007447) | FALSE |
| Tipo di collegamento elettrico (EF003961) | - |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| diametro esterno dell'elemento di azionamento | 40 mm |
| estensione del prodotto sorgente luminosa opzionale | No |
| codice di riferimento secondo IEC 81346-2 | S |
| tipo di tensione della tensione di esercizio | AC/DC |
| progettazione del contatto dei contatti ausiliari | Silver alloy |
| tolleranza positiva del diametro di installazione | 0.4 mm |
| numero di contatti NC per contatti ausiliari | 1 |
| numero di contatti NO per contatti ausiliari | 0 |
| tipo di sezioni trasversali dei conduttori collegabili | |
| ● finemente intrecciati con lavorazione dell'estremità del nucleo | 2x (0.5 ... 1.5 mm²) |
| ● del modulo di contatto fornito in posizione 1 | 3SU1400-1AA10-1CA0 |
| corrente continua del fusibile DIAZED gG | 10 A |
| corrente continua dell'MCB caratteristico C | 10 A; for a short-circuit current smaller than 400 A |
| coppia di serraggio delle viti nella staffa | 1 ... 1.2 N·m |
| ● con basso tasso di domanda secondo SN 31920 | 20 % |
| resistenza elettrica (cicli di commutazione) tipica | 300 000 |
| principio di funzionamento dell'elemento di azionamento | latching |
| ● finemente intrecciati senza lavorazione dell'estremità del nucleo | 2x (1,0 ... 1,5 mm²) |
| ● con alto tasso di domanda secondo SN 31920 | 20 % |
| corrente continua del fusibile rapido DIAZED | 10 A |
| durata di vita meccanica (cicli di commutazione) tipica | 300 000 |
| ● per applicazioni ferroviarie secondo EN 61373 | Category 1, Class B |
| Numero di contatti come contatto di commutazione (EF008257) | 0 |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41J / 41J |
| Valore B10 con elevato tasso di domanda secondo SN 31920 | 100 000 |
| Numero di contatti come contatto normalmente aperto (EF008256) | 0 |
| Numero di contatti come contatto normalmente chiuso (EF008255) | 1 |
| tasso di guasto [FIT] con basso tasso di domanda secondo SN 31920 | 100 FIT |
| categoria ambientale durante il funzionamento secondo IEC 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted for all devices behind front panel) |
| coppia di serraggio per contatti ausiliari con morsetti a vite | 0.8 ... 0.9 N·m |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.10.2014 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Approvazione generale del prodottoDichiarazione di conformitàConfermaDichiarazione di conformità del Regno UnitoDichiarazione di conformitàCertificati di provaMarittima/SpedizioneCertificati di prova di tipo/Rapporto di provaCertificato di prova specialeMarittima/SpedizioneAltroConferma | General Product Approval |
