Disponibile Prodotto più richiesto
3SE5132-0LA00-1AJ0

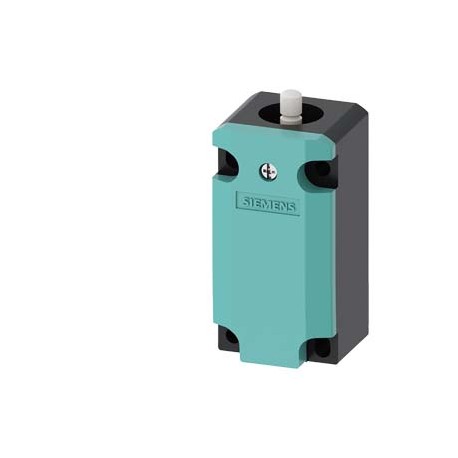

3SE5132-0LA00-1AJ0 SIEMENS Position switch basic switch plastic 40 mm, according to EN 50041 Increased corro..
$0.00USD
4230 in magazzino
Specifiche chiave
:
EAN:4011209911291
Codice UPC:195125287532
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| EAN | 4011209911291 |
| Codice UPC | 195125287532 |
| ETIM | 5 |
| IDEA | 4 |
| UNSPSC | 15 |
| eClass | 6 |
| ● solido | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| Codice di gruppo | R711 |
| Data5/6/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Fattore Metallo | LA------ |
| Gruppo di prodotti | 5317 |
| Classe di prodotto | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85365080 |
| Famiglia di prodotti | 3SE5, plastic enclosures |
| ultima modifica: | 2/3/2022 |
| Peso netto (kg) | 0,092 Kg |
| precisione di ripetizione | 0.05 mm |
| corrente termica | 10 A |
| principio attivo | mechanical |
| tipo di ingresso del cavo | 1x (M20 x 1.5) |
| metodo di fissaggio | screw fixing |
| resistenza agli urti | |
| Paese di origine | Germany |
| principio del circuito | snap-action contacts |
| posizione di montaggio | any |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SIRIUS |
| ● durante lo stoccaggio | -40 ... +90 °C |
| Dimensioni dell'imballaggio | 45,00 x 42,00 x 97,00 |
| Descrizione del prodotto | Position switch basic switch plastic 40 mm, according to EN 50041 Increased corrosion protection Device connection 1 x (M20 x 1.5) 1 NO/2 NC quick action contacts functional at -40 °C Shock and vibration test according to EN 61373, Category 1B |
| temperatura ambiente | |
| grado di inquinamento | class 3 |
| designazione del prodotto | Mechanical position switches |
| classe di protezione IP | IP66/IP67 |
| larghezza del sensore | 40 mm |
| lunghezza del sensore | 85.7 mm |
| ● durante il funzionamento | -40 ... +85 °C |
| progettazione dell'alloggiamento | block, narrow |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| Sensore di larghezza (EF007094) | 40.0 |
| progettazione dell'interfaccia | without |
| ● a 24 V valore nominale | 6 A |
| ● cavi AWG solidi | 1x (20 ... 16), 2x (20 ... 18) |
| rivestimento del contenitore | Other types |
| designazione del tipo di prodotto | 3SE5 |
| ● a 125 V valore nominale | 6 A |
| ● a 240 V valore nominale | 6 A |
| ● a 250 V valore nominale | 0.27 A |
| ● a 400 V valore nominale | 4 A |
| Apertura forzata (EF006694) | true |
| materiale del recinto | plastic |
| Rivestimento alloggiamento (EF001601) | Other |
| Sensore di diametro (EF007111) | - |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| ● cavi AWG intrecciati | 1x (20 ... 16), 2x (20 ... 18) |
| Altezza del sensore (EF007283) | 37.3 |
| Lunghezza del sensore (EF007334) | 85.7 |
| Materiale alloggiamento (EF001596) | Plastic |
| Tempi di consegna standard franco fabbrica | 10 Day/Days |
| Supplemento per materie prime | None |
| Uscita elettronica (EF006987) | FALSE |
| Unità di misura delle dimensioni del pacco | MM |
| Certificato di esame di tipo | UK Declaration of Conformity |
| Tipo di interfaccia (EF006977) | None |
| corrente operativa a AC-15 | |
| corrente operativa a DC-13 | |
| Divieto di sostanze (data) | 07/01/2006 |
| Funzione di commutazione (EF000189) | Quick-break switch |
| numero di articolo del produttore | |
| tipo di collegamento elettrico | screw-type terminals |
| valore nominale della tensione di isolamento | 400 V |
| progettazione dell'elemento di azionamento | Other, without, basic switch |
| progettazione del contatto di commutazione | mechanical |
| valore nominale della frequenza operativa | 50 ... 60 Hz |
| ● secondo IEC 60068-2-27 | 30g / 11 ms |
| progettazione della funzione di commutazione | Positive opening with appropriate positive opening actuator head |
| ● dell'interruttore di base fornito | 3SE5132-0LA00-1AJ0 |
| Con indicazione di stato (EF001602) | false |
| funzione prodotto apertura positiva | Yes |
| idoneità all'uso interruttore di sicurezza | Yes |
| Tipo di elemento di controllo (EF006976) | None |
| Tipo di costruzione alloggiamento (EF004008) | Cuboid |
| Grado di protezione (IP) (EF005474) | IP66/IP67 |
| valore nominale della resistenza alla sovratensione | 6 kV |
| Numero dell'articolo (numero di mercato) | 3SE5132-0LA00-1AJ0 |
| Sicurezza funzionale/Sicurezza dei macchinari | Declaration of Conformity |
| Grado di protezione (NEMA) (EF011959) | - |
| Funzione di commutazione con blocco (EF007447) | false |
| Tipo di collegamento elettrico (EF003961) | Cable entry metrical |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| categoria di protezione dalle esplosioni per la polvere | none |
| ● dei contatti di commutazione forniti | 3SE5000-0LA00 |
| codice di riferimento secondo IEC 81346-2 | B |
| Adatto per funzioni di sicurezza (EF001597) | true |
| Allineamento dell'elemento di controllo (EF008793) | Roller cam straight |
| progettazione dell'alloggiamento secondo lo standard | Yes |
| numero di contatti di commutazione relativi alla sicurezza | 2 |
| Categoria di sicurezza contro le esplosioni per gas (EF003997) | None |
| numero di contatti NC per contatti ausiliari | 2 |
| numero di contatti NO per contatti ausiliari | 1 |
| tipo di sezioni trasversali dei conduttori collegabili | |
| ● finemente intrecciati con lavorazione dell'estremità del nucleo | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| Categoria di sicurezza contro le esplosioni per la polvere (EF003998) | None |
| corrente continua del fusibile DIAZED gG | 6 A |
| Numero di contatti ausiliari di sicurezza (EF006940) | 2 |
| corrente continua dell'MCB caratteristico C | 1 A; for a short-circuit current smaller than 400 A |
| Temperatura ambiente durante il funzionamento (EF007515) | ['-40', '85'] |
| resistenza alle vibrazioni secondo IEC 60068-2-6 | 0.35 mm/5g |
| corrente continua del fusibile rapido DIAZED | 10 A; for a short-circuit current smaller than 400 A |
| durata di vita meccanica (cicli di commutazione) tipica | 15 000 000 |
| forza di azionamento minima nelle direzioni di azionamento | 20 N |
| ● per applicazioni ferroviarie secondo EN 61373 | Category 1, Class B |
| Numero di contatti come contatto di commutazione (EF008257) | 1 |
| Corrente nominale di funzionamento Ie a AC-15, 24 V (EF007084) | 6 |
| Corrente nominale di funzionamento Ie a DC-13, 24 V (EF007087) | 3 |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41K / 41K |
| Corrente nominale di funzionamento Ie a AC-15, 125 V (EF007082) | 6 |
| Corrente nominale di funzionamento Ie a AC-15, 230 V (EF001385) | - |
| Corrente nominale di funzionamento Ie a DC-13, 125 V (EF007085) | 0.55 |
| Corrente nominale di funzionamento Ie a DC-13, 230 V (EF001386) | - |
| Tipo di interfaccia per la comunicazione di sicurezza (EF003956) | None |
| Numero di contatti come contatto normalmente aperto (EF008256) | 1 |
| Numero di contatti come contatto normalmente chiuso (EF008255) | 2 |
| progettazione dell'interfaccia per la comunicazione relativa alla sicurezza | without |
| resistenza elettrica (cicli di commutazione) a AC-15 a 230 V tipica | 100 000 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.07.2006 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Cicli di manovra elettrica in un'ora con contattore 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 | 6 000 |
| durata elettrica (cicli di commutazione) con contattore 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 tipica | 10 000 000 |
| Approvazione generale del prodottoConfermaSicurezza funzionale/Sicurezza dei macchinariDichiarazione di conformitàaltroCertificato di esame del tipoDichiarazione di conformità del Regno UnitoConferma | General Product Approval |
Descrizione del prodotto
position switch Plastic body 40 mm, according to DIN EN 50041 Improved corrosion protection Appliance connection 1x (M20 x 1.5) 1NA/2NC Operating abrupt action contacts at -40 °C shock and vibration r
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
