Disponibile Prodotto più richiesto
3RV2342-4HC10

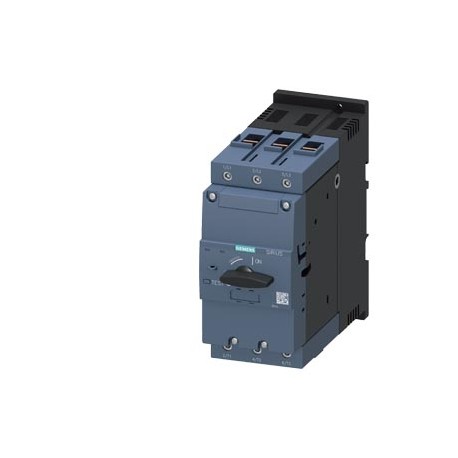

3RV2342-4HC10 SIEMENS Circuit breaker size S3 for starter combination Rated current 50 A N-release 650 A scr..
$0.00USD
3732 in magazzino
Specifiche chiave
:
EAN:4047621014388
Codice UPC:Not available
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| EAN | 4047621014388 |
| Codice UPC | Not available |
| ETIM | 5 |
| IDEA | 4 |
| profondità | 176 mm |
| altro | Railway |
| larghezza | 70 mm |
| UNSPSC | 15 |
| eClass | 6 |
| altezza | 165 mm |
| Valore B10 | |
| — solido | 2x (2.5 ... 16 mm²) |
| Codice di gruppo | R711 |
| — verso l'alto | 70 mm |
| ● a AC-3 | |
| Data5/2/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Fattore Metallo | LDP----- |
| — avanti | 0 mm |
| Gruppo di prodotti | 3673 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| — all'indietro | 0 mm |
| — verso il basso | 70 mm |
| Codice delle merci | 85362090 |
| Famiglia di prodotti | SIRIUS 3RV2 motor starter protectors |
| ultima modifica: | 10/11/2021 |
| Peso netto (kg) | 2,208 Kg |
| potenza operativa | |
| — di lato | 10 mm |
| ● valore nominale | 690 V |
| Profondità (EF000049) | 97.0 |
| Larghezza (EF000008) | 70.0 |
| metodo di fissaggio | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| funzione del prodotto | |
| spaziatura richiesta | |
| Paese di origine | Germany |
| Altezza (EF000040) | 165.0 |
| Marina / Spedizione | other |
| posizione di montaggio | any |
| tensione di esercizio | |
| coppia di serraggio | |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SIRIUS |
| ● durante lo stoccaggio | -50 ... +80 °C |
| Dimensioni dell'imballaggio | 78,00 x 171,00 x 190,00 |
| Descrizione del prodotto | Circuit breaker size S3 for starter combination Rated current 50 A N-release 650 A screw terminal Increased switching capacity 100 kA |
| temperatura ambiente | |
| frequenza operativa | |
| corrente operativa | |
| designazione del prodotto | Circuit breaker |
| ● a AC-3 massimo | 15 1/h |
| ● durante il funzionamento | -20 ... +60 °C |
| ● durante il trasporto | -50 ... +80 °C |
| progettazione del prodotto | For starter combinations |
| — solido o intrecciato | 2x (2,5 ... 50 mm²), 1x (10 ... 70 mm²) |
| ● per i contatti principali | |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| designazione del tipo di prodotto | 3RV2 |
| — a 230 V valore nominale | 11 kW |
| — a 400 V valore nominale | 22 kW |
| — a 500 V valore nominale | 30 kW |
| — a 690 V valore nominale | 45 kW |
| ● a 240 V valore nominale | 100 kA |
| ● a 400 V valore nominale | 50 kA |
| ● a 480 V valore nominale | 50 A |
| ● a 500 V valore nominale | 7.5 kA |
| ● a 600 V valore nominale | 50 A |
| ● a 690 V valore nominale | 5 kA |
| ● per motore CA trifase | |
| Dichiarazione di conformità | Test Certificates |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Numero di poli (EF001391) | 3 |
| ● rilevamento guasti a terra | No |
| Tempi di consegna standard franco fabbrica | 40 Day/Days |
| Supplemento per materie prime | None |
| dimensione dell'interruttore | S3 |
| ● per parti sotto tensione a 400 V | |
| ● per parti sotto tensione a 500 V | |
| ● per parti sotto tensione a 690 V | |
| ● rilevamento di guasti di fase | No |
| Unità di misura delle dimensioni del pacco | MM |
| Dichiarazione di conformità del Regno Unito | |
| — a 110/120 V valore nominale | 5 hp |
| — a 200/208 V valore nominale | 15 hp |
| — a 220/230 V valore nominale | 20 hp |
| — a 460/480 V valore nominale | 40 hp |
| — a 575/600 V valore nominale | 50 hp |
| ● per il circuito di corrente principale | screw-type terminals |
| Divieto di sostanze (data) | 03/01/2017 |
| tipo di collegamento elettrico | |
| ● per motore CA monofase | |
| Costruzione del dispositivo (EF008240) | Built-in device fixed built-in technique |
| progettazione dello sganciatore di sovraccarico | thermal |
| ● a CA a 240 V valore nominale | 100 kA |
| ● a CA a 400 V valore nominale | 100 kA |
| ● a CA a 500 V valore nominale | 15 kA |
| ● a CA a 690 V valore nominale | 10 kA |
| Tecnica di spegnimento (EF007007) | Magnetic |
| valore nominale della frequenza operativa | 50 ... 60 Hz |
| valore nominale della corrente di esercizio | 50 A |
| ● al valore nominale AC-3 massimo | 690 V |
| ● per parti messe a terra a 400 V | |
| ● per parti messe a terra a 500 V | |
| ● per parti messe a terra a 690 V | |
| progettazione dello sgancio di cortocircuito | magnetic |
| proporzione di guasti pericolosi | |
| ● a corrente alternata in stato di funzionamento a caldo | 27 W |
| ● a AC-3 a 400 V valore nominale | 50 A |
| ● dei contatti principali tipici | 25 000 |
| ● di contatti ausiliari tipici | 25 000 |
| Sensibile alla mancanza di fase (EF007400) | false |
| Tensione nominale di esercizio (EF001435) | ['690', '690'] |
| Tipo di elemento di controllo (EF006976) | Turn button |
| Con protezione termica (EF006233) | thermal |
| interruttore ausiliario estensione prodotto | Yes |
| umidità relativa durante il funzionamento | 10 ... 95 % |
| prestazioni meccaniche prodotte [hp] | |
| Grado di protezione (IP) (EF005474) | IP20 |
| versione di visualizzazione per lo stato di commutazione | Handle |
| valore nominale della resistenza alla sovratensione | 8 kV |
| Numero dell'articolo (numero di mercato) | 3RV2342-4HC10 |
| Corrente nominale permanente Iu (EF001389) | 50.0 |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| ● tra circuito principale e ausiliario | 400 V |
| codice di riferimento secondo IEC 81346-2 | Q |
| numero di poli per il circuito di corrente principale | 3 |
| ● per contatti principali per capocorda ad anello | 4.5 ... 6 N·m |
| funzione del prodotto protezione da cortocircuito | Yes |
| ● a corrente alternata in stato di funzionamento a caldo per polo | 9 W |
| durata di vita meccanica (cicli di commutazione) | |
| Impostazione della corrente di rilascio del sovraccarico (EF002336) | ['-', '-'] |
| Con interruttore ausiliario integrato (EF001387) | false |
| corrente a pieno carico (FLA) per motore CA trifase | |
| resistenza agli urti secondo IEC 60068-2-27 | 25g / 11 ms Sinus |
| tipo di sezioni trasversali dei conduttori collegabili | |
| — a trefoli fini con lavorazione dell'estremità del nucleo | 2x (2.5 ... 35 mm²), 1x (2.5 ... 50 mm²) |
| potenza dissipata [W] per il valore nominale della corrente | |
| ● con basso tasso di domanda secondo SN 31920 | 50 % |
| Potenza nominale di funzionamento a AC-3, 230 V (EF007025) | 11.0 |
| Potenza nominale di funzionamento a AC-3, 400 V (EF001364) | 22.0 |
| resistenza elettrica (cicli di commutazione) tipica | 25 000 |
| — finemente intrecciati senza lavorazione dell'estremità del nucleo | 2x (10 ... 35 mm²), 1x (10 ... 50 mm²) |
| ● per contatti principali con morsetti a vite | 4.5 ... 6 N·m |
| ● con alto tasso di domanda secondo SN 31920 | 5 000 |
| Con sganciatore di minima tensione integrato (EF001390) | false |
| le dimensioni del contattore possono essere combinate in base alle specifiche dell'azienda | S3 |
| diametro esterno massimo del capocorda ad anello utilizzabile | 19 mm |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41E / 41E |
| protezione contro i contatti accidentali sul lato anteriore secondo IEC 60529 | finger-safe, for vertical contact from the front |
| potere di interruzione corrente massima di cortocircuito (Icu) | |
| altitudine di installazione ad altezza massima sul livello del mare | 2 000 m |
| grado di protezione IP sul frontale secondo IEC 60529 | IP20 |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Screw connection |
| Campo di regolazione sgancio cortocircuito non ritardato (EF007131) | ['650', '650'] |
| disposizione dei connettori elettrici per il circuito di corrente principale | Top and bottom |
| potere di interruzione corrente di cortocircuito (Ics) in corrente alternata | |
| tensione di isolamento con grado di inquinamento 3 al valore nominale AC | 1 000 V |
| valore di risposta corrente dell'unità di sgancio di cortocircuito istantaneo | 650 A |
| Potere di interruzione nominale in cortocircuito lcu a 400 V, CA (EF007049) | 100.0 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.03.2017 |
| componente del prodotto terminale rimovibile per circuito ausiliario e di controllo | No |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| tensione massima ammissibile per l'isolamento sicuro nelle reti con centro stella messo a terra | |
| Approvazione generale del prodottoConfermaDichiarazione di conformitàKCDichiarazione di conformitàCertificati di provaMarittima/SpedizioneDichiarazione di conformità del Regno UnitoCertificati di prova di tipo/Rapporto di provaCertificato di prova specialeMarittima/SpedizioneAltroConfermaAltroFerroviaVibrazioni e urti | General Product Approval |
Descrizione del prodotto
CIRCUIT-BREAKER SIZE S3, FOR STARTER COMBINATION, RATED CURRENT 50A, N-REL. 650A, SCREW TERMINAL, INCREASED BREAKING CAP. 100KA
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
