Disponibile Prodotto più richiesto
3RV2321-1BC20

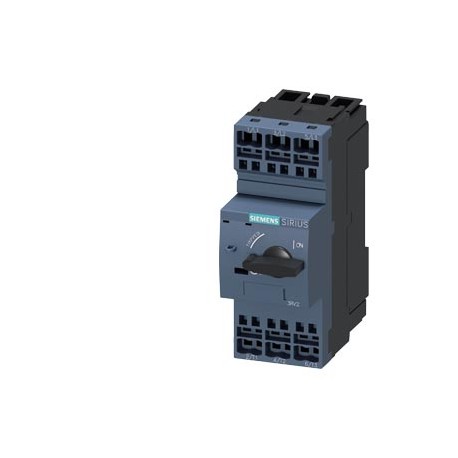

3RV2321-1BC20 SIEMENS Circuit breaker size S0 for starter combination Rated current 2 A N-release 26 A Sprin..
$0.00USD
3179 in magazzino
Specifiche chiave
:
EAN:4011209903265
Codice UPC:040892940336
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| EAN | 4011209903265 |
| Codice UPC | 040892940336 |
| ETIM | 5 |
| IDEA | 4 |
| profondità | 97 mm |
| larghezza | 45 mm |
| UNSPSC | 14 |
| eClass | 6 |
| altezza | 119 mm |
| Valore B10 | |
| Codice di gruppo | R711 |
| — verso l'alto | 30 mm |
| ● a AC-3 | |
| Data5/6/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Fattore Metallo | LBP----- |
| — avanti | 0 mm |
| Gruppo di prodotti | 5333 |
| Classe di prodotto | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unità di quantità | 1 Piece |
| — all'indietro | 0 mm |
| — verso il basso | 30 mm |
| Codice delle merci | 85362010 |
| Famiglia di prodotti | SIRIUS 3RV2 motor starter protectors |
| ultima modifica: | 11/16/2021 |
| Peso netto (kg) | 0,401 Kg |
| potenza operativa | |
| — di lato | 9 mm |
| ● valore nominale | 690 V |
| Profondità (EF000049) | 97.0 |
| Larghezza (EF000008) | 45.0 |
| metodo di fissaggio | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| funzione del prodotto | |
| spaziatura richiesta | |
| Paese di origine | Germany |
| Altezza (EF000040) | 119.0 |
| Marina / Spedizione | other |
| posizione di montaggio | any |
| tensione di esercizio | |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| tasso di fallimento [FIT] | |
| nome del marchio del prodotto | SIRIUS |
| ● durante lo stoccaggio | -50 ... +80 °C |
| Dimensioni dell'imballaggio | 52,50 x 133,00 x 106,50 |
| Descrizione del prodotto | Circuit breaker size S0 for starter combination Rated current 2 A N-release 26 A Spring-type terminal Standard switching capacity |
| Vibrazioni e urti | Confirmation |
| temperatura ambiente | |
| frequenza operativa | |
| corrente operativa | |
| designazione del prodotto | Circuit breaker |
| ● a AC-3 massimo | 15 1/h |
| ● durante il funzionamento | -20 ... +60 °C |
| ● durante il trasporto | -50 ... +80 °C |
| progettazione del prodotto | For starter combinations |
| — solido o intrecciato | 2x (1 ... 10 mm²) |
| ● per i contatti principali | |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| Approvazione generale del prodotto | Declaration of Conformity |
| designazione del tipo di prodotto | 3RV2 |
| — a 230 V valore nominale | 0.4 kW |
| — a 400 V valore nominale | 0.8 kW |
| — a 500 V valore nominale | 0.8 kW |
| — a 690 V valore nominale | 1.1 kW |
| ● a 240 V valore nominale | 100 kA |
| ● a 400 V valore nominale | 100 kA |
| ● a 480 V valore nominale | 2 A |
| ● a 500 V valore nominale | 100 kA |
| ● a 600 V valore nominale | 2 A |
| ● a 690 V valore nominale | 10 kA |
| ● per motore CA trifase | |
| Dichiarazione di conformità | Test Certificates |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Numero di poli (EF001391) | 3 |
| ● rilevamento guasti a terra | No |
| Tempi di consegna standard franco fabbrica | 70 Day/Days |
| Supplemento per materie prime | None |
| progettazione dell'albero del cacciavite | Diameter 3 mm |
| dimensione dell'interruttore | S0 |
| dimensione della punta del cacciavite | 3,0 x 0,5 mm |
| ● per parti sotto tensione a 400 V | |
| ● per parti sotto tensione a 500 V | |
| ● per parti sotto tensione a 690 V | |
| ● rilevamento di guasti di fase | No |
| Unità di misura delle dimensioni del pacco | MM |
| Dichiarazione di conformità del Regno Unito | Type Test Certificates/Test Report |
| — a 460/480 V valore nominale | 1 hp |
| — a 575/600 V valore nominale | 1 hp |
| ● per il circuito di corrente principale | spring-loaded terminals |
| Divieto di sostanze (data) | 10/01/2009 |
| tipo di collegamento elettrico | |
| ● per motore CA monofase | |
| Costruzione del dispositivo (EF008240) | Built-in device fixed built-in technique |
| ● a CA a 240 V valore nominale | 100 kA |
| ● a CA a 400 V valore nominale | 100 kA |
| ● a CA a 500 V valore nominale | 100 kA |
| ● a CA a 690 V valore nominale | 10 kA |
| Tecnica di spegnimento (EF007007) | Magnetic |
| valore nominale della frequenza operativa | 50 ... 60 Hz |
| valore nominale della corrente di esercizio | 2 A |
| ● al valore nominale AC-3 massimo | 690 V |
| ● per parti messe a terra a 400 V | |
| ● per parti messe a terra a 500 V | |
| ● per parti messe a terra a 690 V | |
| progettazione dello sgancio di cortocircuito | magnetic |
| proporzione di guasti pericolosi | |
| ● a corrente alternata in stato di funzionamento a caldo | 7.25 W |
| ● a AC-3 a 400 V valore nominale | 2 A |
| ● dei contatti principali tipici | 100 000 |
| ● di contatti ausiliari tipici | 100 000 |
| Sensibile alla mancanza di fase (EF007400) | false |
| Tensione nominale di esercizio (EF001435) | ['690', '690'] |
| Tipo di elemento di controllo (EF006976) | Turn button |
| Con protezione termica (EF006233) | - |
| interruttore ausiliario estensione prodotto | Yes |
| umidità relativa durante il funzionamento | 10 ... 95 % |
| prestazioni meccaniche prodotte [hp] | |
| ● cavi AWG per contatti principali | 2x (18 ... 8) |
| Grado di protezione (IP) (EF005474) | IP20 |
| versione di visualizzazione per lo stato di commutazione | Handle |
| valore nominale della resistenza alla sovratensione | 6 kV |
| Numero dell'articolo (numero di mercato) | 3RV2321-1BC20 |
| Corrente nominale permanente Iu (EF001389) | 2.0 |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| ● tra circuito principale e ausiliario | 400 V |
| codice di riferimento secondo IEC 81346-2 | Q |
| numero di poli per il circuito di corrente principale | 3 |
| funzione del prodotto protezione da cortocircuito | Yes |
| ● a corrente alternata in stato di funzionamento a caldo per polo | 2.4 W |
| durata di vita meccanica (cicli di commutazione) | |
| Impostazione della corrente di rilascio del sovraccarico (EF002336) | ['-', '-'] |
| Con interruttore ausiliario integrato (EF001387) | false |
| corrente a pieno carico (FLA) per motore CA trifase | |
| numero di contatti CO per contatti ausiliari | 0 |
| numero di contatti NC per contatti ausiliari | 0 |
| numero di contatti NO per contatti ausiliari | 0 |
| resistenza agli urti secondo IEC 60068-2-27 | 25g / 11 ms |
| tipo di sezioni trasversali dei conduttori collegabili | |
| — a trefoli fini con lavorazione dell'estremità del nucleo | 2x (1 ... 6 mm²) |
| potenza dissipata [W] per il valore nominale della corrente | |
| ● con basso tasso di domanda secondo SN 31920 | 50 % |
| Potenza nominale di funzionamento a AC-3, 230 V (EF007025) | 0.37 |
| Potenza nominale di funzionamento a AC-3, 400 V (EF001364) | 0.75 |
| resistenza elettrica (cicli di commutazione) tipica | 100 000 |
| — finemente intrecciati senza lavorazione dell'estremità del nucleo | 2x (1 ... 6 mm²) |
| ● con alto tasso di domanda secondo SN 31920 | 5 000 |
| Con sganciatore di minima tensione integrato (EF001390) | false |
| le dimensioni del contattore possono essere combinate in base alle specifiche dell'azienda | S00, S0 |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41E / 41E |
| protezione contro i contatti accidentali sul lato anteriore secondo IEC 60529 | finger-safe, for vertical contact from the front |
| potere di interruzione corrente massima di cortocircuito (Icu) | |
| altitudine di installazione ad altezza massima sul livello del mare | 2 000 m |
| grado di protezione IP sul frontale secondo IEC 60529 | IP20 |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Spring clamp connection |
| Campo di regolazione sgancio cortocircuito non ritardato (EF007131) | ['26', '26'] |
| disposizione dei connettori elettrici per il circuito di corrente principale | Top and bottom |
| potere di interruzione corrente di cortocircuito (Ics) in corrente alternata | |
| tensione di isolamento con grado di inquinamento 3 al valore nominale AC | 690 V |
| valore di risposta corrente dell'unità di sgancio di cortocircuito istantaneo | 26 A |
| Potere di interruzione nominale in cortocircuito lcu a 400 V, CA (EF007049) | 100.0 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.10.2009 |
| componente del prodotto terminale rimovibile per circuito ausiliario e di controllo | No |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| tensione massima ammissibile per l'isolamento sicuro nelle reti con centro stella messo a terra | |
| Approvazione generale del prodottoDichiarazione di conformitàConfermaDichiarazione di conformitàCertificati di provaMarittima/SpedizioneDichiarazione di conformità del Regno UnitoCertificati di prova di tipo/Rapporto di provaCertificato di prova specialeMarittima/SpedizioneAltroConfermaFerroviaVibrazioni e urtiConferma | General Product Approval |
Descrizione del prodotto
AUTOM SWITCH. TAM. S0, P/COMB. OF STARTER, CORR. ASIG. 2 A, DISP. N 26A, SPRING TERMINALS, STANDARD CUTTING POWER. Manufactured to order. Non-Cancelable Non-Returnable.
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
