3RU2116-0JB1

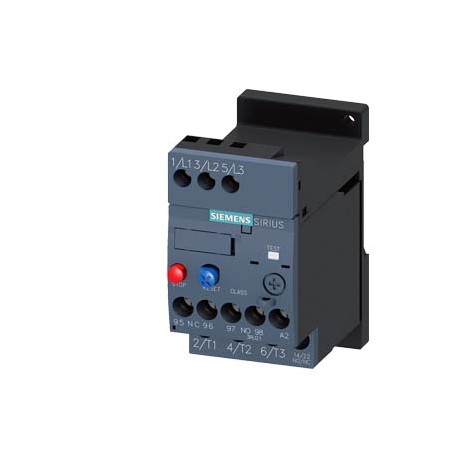

3RU2116-0JB1 SIEMENS Overload relay 0.70...1.0 A Thermal For motor protection Size S00, Class 10 Stand-alone..
$0.00USD
4971 in magazzino
Specifiche chiave
:Confirmation
EAN:4011209781788
Codice UPC:662643920000
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Confirmation | |
| EAN | 4011209781788 |
| Codice UPC | 662643920000 |
| ETIM | 5 |
| IDEA | 4 |
| profondità | 80 mm |
| altro | Railway |
| larghezza | 45 mm |
| UNSPSC | 14 |
| eClass | 6 |
| altezza | 89 mm |
| ● nota | for contactor disconnection |
| Codice di gruppo | R711 |
| classe di viaggio | CLASS 10 |
| ● a 24 V | 3 A |
| ● a 60 V | 0.3 A |
| ● a AC-3 | |
| Conferma | Vibration and Shock |
| Data5/4/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Fattore Metallo | L-O----- |
| ● a 110 V | 3 A |
| ● a 120 V | 3 A |
| ● a 125 V | 3 A |
| ● a 220 V | 0.11 A |
| ● a 230 V | 2 A |
| ● a 400 V | 1 A |
| ● presso AC-3e | |
| ● per palo | 1.6 W |
| Gruppo di prodotti | 5346 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85364900 |
| Famiglia di prodotti | 3RU2 for standard applications |
| ultima modifica: | 3/8/2022 |
| Peso netto (kg) | 0,186 Kg |
| potenza operativa | |
| ● valore nominale | 690 V |
| metodo di fissaggio | stand-alone installation |
| Paese di origine | Germany |
| posizione di montaggio | any |
| tensione di esercizio | |
| coppia di serraggio | |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SIRIUS |
| ● durante lo stoccaggio | -55 ... +80 °C |
| Dimensioni dell'imballaggio | 49,00 x 104,00 x 91,00 |
| Descrizione del prodotto | Overload relay 0.70...1.0 A Thermal For motor protection Size S00, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset |
| temperatura ambiente | |
| designazione del prodotto | thermal overload relay |
| ● durante il funzionamento | -40 ... +70 °C |
| ● durante il trasporto | -55 ... +80 °C |
| — solido o intrecciato | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| ● per i contatti principali | |
| dimensione del relè di sovraccarico | S00 |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| progettazione del fusibile | |
| Approvazione generale del prodotto | For use in hazardous locations |
| Classe di rilascio (EF006668) | CLASS 10 |
| designazione del tipo di prodotto | 3RU2 |
| compensazione della temperatura | -40 ... +60 °C |
| — a 400 V valore nominale | 0.25 kW |
| — a 500 V valore nominale | 0.37 kW |
| — a 690 V valore nominale | 0.55 kW |
| ● a 480 V valore nominale | 1 A |
| ● a 600 V valore nominale | 1 A |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| MTTF con tasso di domanda elevato | 2 280 y |
| Metodo di montaggio (EF000003) | Separate positioning |
| ● per contatti ausiliari | |
| Tempi di consegna standard franco fabbrica | 1 Day/Days |
| Supplemento per materie prime | None |
| progettazione dell'albero del cacciavite | Diameter 5 ... 6 mm |
| dimensione della punta del cacciavite | Pozidriv PZ 2 |
| Unità di misura delle dimensioni del pacco | MM |
| ● per il circuito di corrente principale | screw-type terminals |
| Divieto di sostanze (data) | 10/01/2009 |
| tipo di collegamento elettrico | |
| Per l'uso in luoghi pericolosi | Declaration of Conformity |
| progettazione dell'interruttore ausiliario | integrated |
| progettazione dello sganciatore di sovraccarico | thermal |
| Ingresso funzione di reset (EF011940) | - |
| valore nominale della frequenza operativa | 50 ... 60 Hz |
| valore nominale della corrente di esercizio | 1 A |
| ● al valore nominale AC-3e massimo | 690 V |
| umidità relativa durante il funzionamento | 10 ... 95 % |
| Intervallo di corrente regolabile (EF008211) | ['0.7', '1'] |
| Funzione di reset automatico (EF011941) | - |
| ● cavi AWG per contatti principali | 2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| versione di visualizzazione per lo stato di commutazione | Slide switch |
| valore nominale della resistenza alla sovratensione | 6 kV |
| Numero dell'articolo (numero di mercato) | 3RU2116-0JB1 |
| Pulsante funzione reset (EF011942) | - |
| ● per circuito ausiliario e di controllo | screw-type terminals |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| ● tra circuito principale e ausiliario | 440 V |
| codice di riferimento secondo IEC 81346-2 | F |
| numero di poli per il circuito di corrente principale | 3 |
| ● cavi AWG per contatti ausiliari | 2x (20 ... 16), 2x (18 ... 14) |
| ● dei contatti ausiliari e di controllo | M3 |
| Tensione nominale massima di esercizio Ue (EF007357) | 690 |
| ● tra circuito ausiliario e circuito ausiliario | 440 V |
| progettazione della filettatura della vite di collegamento | |
| corrente a pieno carico (FLA) per motore CA trifase | |
| numero di contatti CO per contatti ausiliari | 0 |
| numero di contatti NC per contatti ausiliari | 1 |
| numero di contatti NO per contatti ausiliari | 1 |
| resistenza agli urti secondo IEC 60068-2-27 | 8g / 11 ms |
| tipo di sezioni trasversali dei conduttori collegabili | |
| — a trefoli fini con lavorazione dell'estremità del nucleo | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● per contatti principali con morsetti a vite | 0.8 ... 1.2 N·m |
| corrente di esercizio a AC-3e a 400 V valore nominale | 1 A |
| corrente operativa dei contatti ausiliari a AC-15 | |
| corrente operativa dei contatti ausiliari a DC-13 | |
| le dimensioni del contattore possono essere combinate in base alle specifiche dell'azienda | S00 |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41F / 41F |
| classificazione dei contatti ausiliari secondo UL | B600 / R300 |
| protezione contro i contatti accidentali sul lato anteriore secondo IEC 60529 | finger-safe, for vertical contact from the front |
| ● per contatti ausiliari con morsetti a vite | 0.8 ... 1.2 N·m |
| altitudine di installazione ad altezza massima sul livello del mare | 2 000 m |
| grado di protezione IP sul frontale secondo IEC 60529 | IP20 |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Screw connection |
| tipo di protezione secondo la direttiva ATEX 2014/34/UE | Ex II (2) GD |
| disposizione dei connettori elettrici per il circuito di corrente principale | Top and bottom |
| tasso di guasto [FIT] con basso tasso di domanda secondo SN 31920 | 50 FIT |
| Numero di contatti ausiliari come contatto di commutazione (EF003531) | 0 |
| tensione di isolamento con grado di inquinamento 3 al valore nominale AC | 690 V |
| Numero di contatti ausiliari come contatto normalmente aperto (EF001376) | 1 |
| certificato di idoneità secondo la direttiva ATEX 2014/34/UE | DMT 98 ATEX G 001 |
| ● per la protezione da cortocircuito dell'interruttore ausiliario richiesto | fuse gG: 6 A, quick: 10 A |
| Numero di contatti ausiliari come contatto normalmente chiuso (EF001377) | 1 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.10.2009 |
| componente del prodotto terminale rimovibile per circuito ausiliario e di controllo | No |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| potenza dissipata [W] per il valore nominale della corrente in corrente alternata in stato di funzionamento a caldo | 4.8 W |
| valore di risposta in corrente regolabile corrente dello sganciatore di sovraccarico dipendente dalla corrente | 0.7 ... 1 A |
| tensione massima ammissibile per l'isolamento sicuro nelle reti con centro stella messo a terra | |
| Approvazione generale del prodottoPer l'uso in luoghi pericolosiConfermaPer l'uso in luoghi pericolosiDichiarazione di conformitàCertificati di provaMarittima/SpedizioneDichiarazione di conformità del Regno UnitoCertificati di prova di tipo/Rapporto di provaCertificato di prova specialeMarittima/SpedizioneAltroFerroviaConfermaVibrazioni e urti | General Product Approval |
Descrizione del prodotto
SIRIUS Innovations Thermal overload relay, motor protection 0, 70...1, 0 A, S00, Class 10, independent mounting screw connection
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
