3RS7025-1FW00

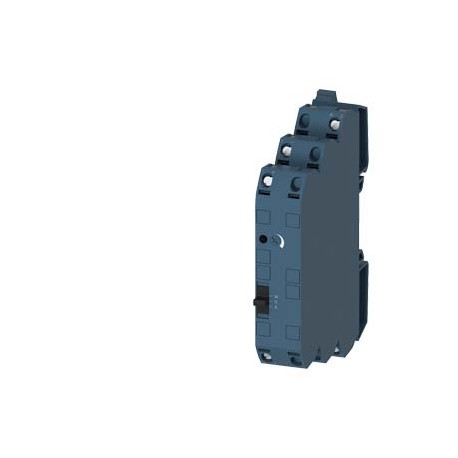

3RS7025-1FW00 SIEMENS Signal converter with Manual-Auto switch 24-240 V AC/DC, 3-way separation input: 0-10 ..
$0.00USD
4775 in magazzino
Specifiche chiave
:Confirmation
EAN:4047621001159
Codice UPC:804766215827
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Confirmation | |
| EAN | 4047621001159 |
| Codice UPC | 804766215827 |
| ETIM | 5 |
| profondità | 75 mm |
| larghezza | 17.5 mm |
| UNSPSC | 15 |
| eClass | 6 |
| altezza | 93 mm |
| tempo di salita | 6 ms |
| ● a DC | 0.8 ... 1.1 |
| ● solido | 1x (0.25 ... 2.5 mm²) |
| Codice di gruppo | R711 |
| carico di uscita | |
| — verso l'alto | 0 mm |
| Fattore Metallo | None |
| — avanti | 0 mm |
| Data13/05/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Gruppo di prodotti | 4951 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| tensione di ingresso | 30 V |
| — all'indietro | 0 mm |
| — verso il basso | 0 mm |
| Codice delle merci | 85389091 |
| Famiglia di prodotti | SIRIUS 3RS70 signal converters |
| ultima modifica: | 12/23/2020 |
| Carico (EF007096) | - |
| Peso netto (kg) | 0,078 Kg |
| frequenza limite | 30 Hz |
| tipo di tensione | AC/DC |
| — di lato | 0 mm |
| Profondità (EF000049) | 75.0 |
| Larghezza (EF000008) | 17.5 |
| metodo di fissaggio | snap-on mounting |
| categoria di prodotto | Signal converter |
| spaziatura richiesta | |
| Paese di origine | Germany |
| Altezza (EF000040) | 93.0 |
| Marina / Spedizione | other |
| posizione di montaggio | any |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| isolamento galvanico | |
| numero di canali | 1 |
| nome del marchio del prodotto | SIRIUS |
| ● a corrente alternata a 50 Hz | 0.8 ... 1.1 |
| ● a corrente alternata a 60 Hz | 0.8 ... 1.1 |
| ● durante lo stoccaggio | -40 ... +80 °C |
| ● per parti in tensione | |
| Dimensioni dell'imballaggio | 80,00 x 95,00 x 25,00 |
| Descrizione del prodotto | Signal converter with Manual-Auto switch 24-240 V AC/DC, 3-way separation input: 0-10 V, 0/4-20 mA output: 0-10 V, 0/4-20 mA screw terminal |
| temperatura ambiente | |
| versione display LED | Yes |
| designazione del prodotto | multi-range converters |
| classe di protezione IP | IP20 |
| tensione di alimentazione in corrente alternata | |
| ● durante il funzionamento | -25 ... +60 °C |
| ● durante il trasporto | -40 ... +80 °C |
| potenza attiva consumata | 0.5 W |
| progettazione del prodotto | active, switchable, with manual/automatic switching and setting potentiometer |
| interferenza condotta | |
| ondulazione di tensione massima | 20 mV |
| ● tra gli input | No |
| ● per parti messe a terra | |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| tipo di segnale in ingresso | 0 ... 10 V, 0 ... 20 mA, 4 ... 20 mA |
| ● cavi AWG solidi | 1 x (20 ... 14) |
| ● tra le uscite | No |
| Approvazione generale del prodotto | Declaration of Conformity |
| designazione del tipo di prodotto | 3RS70 |
| tipo di segnale in uscita | 0 ... 10 V, 0 ... 20 mA, 4 ... 20 mA |
| ● a 50 Hz valore nominale | 24 ... 240 V |
| ● a 60 Hz valore nominale | 24 ... 240 V |
| Influenza del carico (EF007097) | 0 |
| deriva della temperatura per °C | 0.015 %/°C |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Metodo di montaggio (EF000003) | Snap mounting support rail |
| Potenza di commutazione (EF001313) | - |
| Tempi di consegna standard franco fabbrica | 115 Day/Days |
| Supplemento per materie prime | None |
| precisione di misurazione relativa | 0.1 % |
| Unità di misura delle dimensioni del pacco | MM |
| Consumo energetico (EF000346) | 0.5 |
| Corrente di commutazione (EF000188) | - |
| Tensione di commutazione (EF003586) | - |
| Deriva termica (EF007507) | - |
| deviazione di linearità relativa | 0.05 % |
| ● tra input e output | Yes |
| Numero di canali (EF000259) | 1 |
| Divieto di sostanze (data) | 03/25/2015 |
| tipo di collegamento elettrico | screw-type terminals |
| ● alla tensione di uscita minima | 2 kΩ |
| Frequenza di commutazione (EF003587) | - |
| ● con montaggio affiancato | |
| Tipo di alimentazione (EF001469) | - |
| tempo di assestamento per deviazione dell'1% | 17 ms |
| Temperatura di esercizio (EF002393) | ['-25', '60'] |
| tensione di alimentazione al valore nominale CC | 24 ... 240 V |
| ● alla massima corrente di uscita | 500 Ω |
| progettazione dell'isolamento elettrico | 3 paths |
| umidità relativa durante il funzionamento | 10 ... 95 % |
| sezione trasversale del conduttore collegabile | |
| Grado di protezione (IP) (EF005474) | IP20 |
| Frequenza di funzionamento nominale (EF007024) | ['50', '60'] |
| tensione di alimentazione frequenza valore nominale | 60 ... 50 Hz |
| valore nominale della resistenza alla sovratensione | 4 000 V |
| Numero dell'articolo (numero di mercato) | 3RS7025-1FW00 |
| Immunità EMC secondo IEC 60947-1 | corresponds to degree of severity 3 |
| Messaggio di malfunzionamento in uscita (EF007499) | false |
| Tensione di alimentazione nominale in corrente alternata (EF007075) | ['24.0', '240.0'] |
| Tensione di alimentazione nominale a CC (EF007078) | ['24.0', '240'] |
| SIL secondo IEC 61508 (EF009889) | None |
| Tipo di costruzione del dispositivo (EF007276) | Einbaugerät |
| Tipo di collegamento elettrico (EF003961) | Screw connection |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| codice di riferimento secondo IEC 81346-2 | T |
| impedenza di ingresso della corrente di ingresso massima | 100 Ω |
| impedenza di ingresso della tensione di ingresso minima | 330 kΩ |
| proprietà dell'uscita a prova di cortocircuito | Yes |
| coppia di serraggio con terminali a vite | 0.5 ... 0.6 N·m |
| ● a causa di scoppio secondo IEC 61000-4-4 | 1 kV 5/50 ns |
| resistenza agli urti secondo IEC 60068-2-27 | sinusoidal half-wave 15g / 11 ms |
| tipo di sezioni trasversali dei conduttori collegabili | |
| ● finemente intrecciati con lavorazione dell'estremità del nucleo | 1x (0.25 ... 1.5 mm²) |
| Separazione galvanica tra gli ingressi (EF007224) | false |
| Numero di intervalli di ingresso 0 V ... 1 V (EF006890) | 0 |
| Numero di intervalli di ingresso 0 V ... 2 V (EF006894) | 0 |
| Numero di intervalli di ingresso 0 V ... 5 V (EF006903) | 0 |
| Numero di intervalli di ingresso 1 V ... 5 V (EF006907) | 0 |
| Numero di intervalli di ingresso 5 V ... 0 V (EF006924) | 0 |
| Numero di intervalli di ingresso 5 V ... 1 V (EF006925) | 0 |
| Numero di intervalli di ingresso 0 V ... 10 V (EF006892) | 1 |
| Numero di intervalli di ingresso 0 V ... 20 V (EF006897) | 0 |
| Numero di intervalli di ingresso 0 V ... 24 V (EF006899) | 0 |
| Numero di intervalli di ingresso 0 V ... 30 V (EF006900) | 0 |
| Numero di intervalli di ingresso 10 V ... 0 V (EF006910) | 0 |
| Numero di intervalli di ingresso 10 V ... 2 V (EF006911) | 0 |
| Numero di intervalli di ingresso 2 V ... 10 V (EF006914) | 0 |
| Numero di intervalli di uscita 0 V ... 1 V (EF006843) | 0 |
| Numero di intervalli di uscita 0 V ... 2 V (EF006847) | 0 |
| Numero di intervalli di uscita 0 V ... 5 V (EF006856) | 0 |
| Numero di intervalli di uscita 1 V ... 5 V (EF006860) | 0 |
| Numero di intervalli di uscita 5 V ... 0 V (EF006877) | 0 |
| Numero di intervalli di uscita 5 V ... 1 V (EF006878) | 0 |
| Numero di intervalli di ingresso +5 V ... -5 V (EF006889) | 0 |
| Numero di intervalli di ingresso -1 V ... +1 V (EF006906) | 0 |
| Numero di intervalli di ingresso -2 V ... +2 V (EF006913) | 0 |
| Numero di intervalli di ingresso -5 V ... +5 V (EF006923) | 0 |
| Numero di intervalli di ingresso 0 V ... 2,5 V (EF006895) | 0 |
| Numero di intervalli di ingresso 0 mA ... 5 mA (EF006902) | 0 |
| Numero di intervalli di uscita 0 V ... 10 V (EF006845) | 1 |
| Numero di intervalli di uscita 0 V ... 20 V (EF006850) | 0 |
| Numero di intervalli di uscita 0 V ... 24 V (EF006852) | 0 |
| Numero di intervalli di uscita 0 V ... 30 V (EF006853) | 0 |
| Numero di intervalli di uscita 10 V ... 0 V (EF006863) | 0 |
| Numero di intervalli di uscita 10 V ... 2 V (EF006864) | 0 |
| Numero di intervalli di uscita 2 V ... 10 V (EF006867) | 0 |
| resistenza alle vibrazioni secondo IEC 60068-2-6 | 6 ... 150 Hz: 2 g |
| Numero di intervalli di ingresso 0 mA ... 10 mA (EF006891) | 0 |
| Numero di intervalli di ingresso 0 mA ... 20 mA (EF006896) | 1 |
| Numero di intervalli di ingresso 0 mV ... 60 mV (EF006905) | 0 |
| Numero di intervalli di ingresso 20 mA ... 0 mA (EF006918) | 0 |
| Numero di intervalli di ingresso 20 mA ... 4 mA (EF006919) | 0 |
| Numero di intervalli di ingresso 4 mA ... 20 mA (EF006921) | 1 |
| Numero di intervalli di uscita +5 V ... -5 V (EF006842) | 0 |
| Numero di intervalli di uscita -1 V ... +1 V (EF006859) | 0 |
| Numero di intervalli di uscita -2 V ... +2 V (EF006866) | 0 |
| Numero di intervalli di uscita -5 V ... +5 V (EF006876) | 0 |
| Numero di intervalli di uscita 0 V ... 2,5 V (EF006848) | 0 |
| Numero di intervalli di uscita 0 mA ... 5 mA (EF006855) | 0 |
| Interferenze emesse EMC secondo IEC 60947-1 | Environment B |
| Numero di intervalli di ingresso +10 V ... -10 V (EF006888) | 0 |
| Numero di intervalli di ingresso -10 V ... +10 V (EF006909) | 0 |
| Numero di intervalli di ingresso -20 V ... +20 V (EF006917) | 0 |
| Numero di intervalli di ingresso -5 mA ... +5 mA (EF006922) | 0 |
| Numero di intervalli di ingresso 0 mV ... 100 mV (EF006893) | 0 |
| Numero di intervalli di ingresso 0 mV ... 200 mV (EF006898) | 0 |
| Numero di intervalli di ingresso 0 mV ... 300 mV (EF006901) | 0 |
| Numero di intervalli di ingresso 0 mV ... 500 mV (EF006904) | 0 |
| Numero di intervalli di uscita 0 mA ... 10 mA (EF006844) | 0 |
| Numero di intervalli di uscita 0 mA ... 20 mA (EF006849) | 1 |
| Numero di intervalli di uscita 0 mV ... 60 mV (EF006858) | 0 |
| Numero di intervalli di uscita 20 mA ... 0 mA (EF006871) | 0 |
| Numero di intervalli di uscita 20 mA ... 4 mA (EF006872) | 0 |
| Numero di intervalli di uscita 4 mA ... 20 mA (EF006874) | 1 |
| fattore di intervallo di funzionamento valore nominale della tensione di alimentazione | |
| ● tra l'alimentazione di tensione e altri circuiti | Yes |
| Numero di intervalli di uscita +10 V ... -10 V (EF006841) | 0 |
| Numero di intervalli di uscita -10 V ... +10 V (EF006862) | 0 |
| Numero di intervalli di uscita -20 V ... +20 V (EF006870) | 0 |
| Numero di intervalli di uscita -5 mA ... +5 mA (EF006875) | 0 |
| Numero di intervalli di uscita 0 mV ... 100 mV (EF006846) | 0 |
| Numero di intervalli di uscita 0 mV ... 200 mV (EF006851) | 0 |
| Numero di intervalli di uscita 0 mV ... 300 mV (EF006854) | 0 |
| Numero di intervalli di uscita 0 mV ... 500 mV (EF006857) | 0 |
| scarica elettrostatica secondo IEC 61000-4-2 | 6 kV contact discharge / 8 kV air discharge |
| Numero di intervalli di ingresso -10 mA ... +10 mA (EF006908) | 0 |
| Numero di intervalli di ingresso -2,5 V ... +2,5 V (EF006915) | 0 |
| Numero di intervalli di ingresso -20 mA ... +20 mA (EF006916) | 0 |
| Numero di intervalli di ingresso -60 mV ... +60 mV (EF006927) | 0 |
| interferenza basata sul campo secondo IEC 61000-4-3 | 10 V/m |
| Numero di intervalli di uscita -10 mA ... +10 mA (EF006861) | 0 |
| Numero di intervalli di uscita -2,5 V ... +2,5 V (EF006868) | 0 |
| Numero di intervalli di uscita -20 mA ... +20 mA (EF006869) | 0 |
| Numero di intervalli di uscita -60 mV ... +60 mV (EF006880) | 0 |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41H / 41H |
| Numero di intervalli di ingresso -100 mV ... +100 mV (EF006912) | 0 |
| Numero di intervalli di ingresso -300 mV ... +300 mV (EF006920) | 0 |
| Numero di intervalli di ingresso -500 mV ... +500 mV (EF006926) | 0 |
| Numero di intervalli di uscita -100 mV ... +100 mV (EF006865) | 0 |
| Numero di intervalli di uscita -300 mV ... +300 mV (EF006873) | 0 |
| Numero di intervalli di uscita -500 mV ... +500 mV (EF006879) | 0 |
| Numero AWG come sezione trasversale del conduttore collegabile codificato | |
| Separazione galvanica tra ingresso e uscita (EF007223) | true |
| Separazione galvanica tra uscita e uscita (EF007222) | false |
| altitudine di installazione ad altezza massima sul livello del mare | 2 000 m |
| Intrinsecamente sicuro secondo EN 60947-5-6 NAMUR (EF007112) | - |
| ● a causa di sovratensione conduttore-conduttore secondo IEC 61000-4-5 | 1 kV |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 25.03.2015 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Separazione galvanica tra la tensione di alimentazione e tutti gli altri circuiti di corrente (EF007225) | true |
| tensione di isolamento per categoria di sovratensione III secondo IEC 60664 con grado di inquinamento 3 valore nominale | 300 V |
| Approvazione generale del prodottoDichiarazione di conformitàCertificati di provaConfermaCertificati di prova di tipo/Rapporto di provaMarittima/SpedizioneAltroConferma | General Product Approval |
Descrizione del prodotto
More details
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
