3RP2505-2RW30

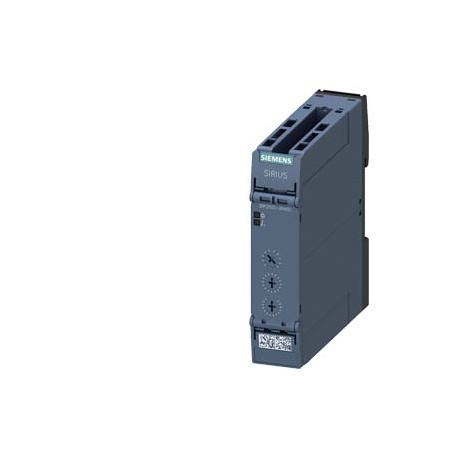

3RP2505-2RW30 SIEMENS Timing relay, Multifunction 2 change-over contacts, 13 functions Positively driven Rel..
$0.00USD
4454 in magazzino
Specifiche chiave
:Confirmation
EAN:4047621010953
Codice UPC:804766327612
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Confirmation | |
| EAN | 4047621010953 |
| Codice UPC | 804766327612 |
| ETIM | 5 |
| IDEA | 4 |
| profondità | 90 mm |
| larghezza | 22.5 mm |
| UNSPSC | 15 |
| eClass | 6 |
| altezza | 100 mm |
| ● a DC | 24 ... 240 V |
| ● solido | 0.5 ... 4 mm² |
| Codice di gruppo | R711 |
| — verso l'alto | 0 mm |
| ● a 24 V | 0.5 A |
| Fattore Metallo | LAO----- |
| — avanti | 0 mm |
| ● Ritardo all'accensione | Yes |
| ● a 125 V | 0.2 A |
| ● a 240 V | 5 A |
| ● a 250 V | 3 A |
| ● a 50 Hz | 24 ... 240 V |
| ● a 60 Hz | 24 ... 240 V |
| ● bloccato | 20 ... 12 |
| Data5/11/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Gruppo di prodotti | 4952 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| tempo di recupero | 250 ms |
| — all'indietro | 0 mm |
| — verso il basso | 0 mm |
| ● Ritardo di spegnimento | No |
| Codice delle merci | 85364900 |
| Famiglia di prodotti | SIRIUS 3RP25 timing relays 17.5 mm and 22.5 mm |
| ultima modifica: | 12/9/2021 |
| Peso netto (kg) | 0,170 Kg |
| tempo regolabile | 0.05 s ... 100 h |
| corrente termica | 5 A |
| — di lato | 0 mm |
| Profondità (EF000049) | 90.0 |
| Larghezza (EF000008) | 22.5 |
| metodo di fissaggio | screw and snap-on mounting onto 35 mm standard mounting rail |
| funzione del prodotto | |
| spaziatura richiesta | |
| ● non volatile | No |
| ● uscita relè | Yes |
| Paese di origine | Germany |
| Altezza (EF000040) | 100.0 |
| Marina / Spedizione | other |
| periodo minimo di accensione | 35 ms |
| posizione di montaggio | any |
| componente del prodotto | |
| ● valore iniziale | 0.7 |
| ● impulso ritardato | Yes |
| ● modellamento degli impulsi | Yes |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SIRIUS |
| funzione di commutazione | |
| tipo di isolamento | Basic insulation |
| ● durante lo stoccaggio | -40 ... +85 °C |
| ● per parti in tensione | |
| Dimensioni dell'imballaggio | 111,00 x 127,00 x 40,00 |
| Descrizione del prodotto | Timing relay, Multifunction 2 change-over contacts, 13 functions Positively driven Relay contacts 24...240 V AC/DC at 50/60 Hz AC 7 time ranges (0.05 s...100 h) with LED Spring-type terminal (push-in) |
| temperatura ambiente | |
| grado di inquinamento | 3 |
| picco di corrente di spunto | |
| designazione del prodotto | timing relay |
| classe di protezione IP | IP20 |
| ● durante il funzionamento | -25 ... +60 °C |
| ● durante il trasporto | -40 ... +85 °C |
| ● valore a scala reale | 1.1 |
| Intervallo di tempo (EF003384) | ['0.05', '360000.0'] |
| progettazione del prodotto | 13 functions, suitable for railway applications |
| numero di contatti CO | |
| numero di contatti NC | |
| numero di contatti NO | |
| ● ritardo di accensione additivo | Yes |
| ● commutazione ritardata | 0 |
| interferenza condotta | |
| perdita di potenza [W] massima | 2 W |
| influenza dell'alimentazione | 1% in the whole voltage range to the set runtime |
| ● per parti messe a terra | |
| ● circuito stella-triangolo | No |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| ● cavi AWG solidi | 20 ... 12 |
| Approvazione generale del prodotto | EMC |
| tensione di alimentazione di controllo 1 | |
| designazione del tipo di prodotto | 3RP25 |
| precisione di ripetizione relativa | 1 %; +/- |
| ● passaggio per entrare in contatto | Yes |
| Dichiarazione di conformità | Test Certificates |
| ● contatto istantaneo | 0 |
| ● contatto di passaggio | Yes |
| ● uscita a semiconduttore | No |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Corrente nominale (EF000001) | - |
| ● cavi AWG intrecciati | 20 ... 12 |
| Tempi di consegna standard franco fabbrica | 10 Day/Days |
| Supplemento per materie prime | None |
| ● Ritardo di spegnimento/istantaneo | No |
| Unità di misura delle dimensioni del pacco | MM |
| Dichiarazione di conformità del Regno Unito | |
| Divieto di sostanze (data) | 04/21/2016 |
| Funzione stella-triangolo (EF003380) | false |
| Con presa di corrente (EF003360) | true |
| categoria secondo EN 954-1 | none |
| tensione di alimentazione di controllo 1 a CA | |
| materiale dei contatti di commutazione | AgSnO2 |
| ● con montaggio affiancato | |
| durata del picco di corrente di spunto | |
| tensione di prova per test di isolamento | 2.5 kV |
| ● impulso ritardato/istantaneo | No |
| ● modellazione dell'impulso/istantanea | No |
| Funzione di modellazione degli impulsi (EF003403) | true |
| frequenza della tensione di alimentazione di controllo 1 | 50 ... 60 Hz |
| umidità relativa durante il funzionamento | 10 ... 95 % |
| ● Contatto ritardato/istantaneo | No |
| sezione trasversale del conduttore collegabile | |
| ● additivo ON-delay/istantaneo | No |
| Possibilità di funzionamento a distanza (EF003361) | false |
| Con uscita a semiconduttore (EF003373) | false |
| valore nominale della resistenza alla sovratensione | 4 000 V |
| ● Ritardo all'accensione/ritardo alla disattivazione/istantaneo | No |
| Numero dell'articolo (numero di mercato) | 3RP2505-2RW30 |
| Immunità EMC secondo IEC 61812-1 | corresponds to degree of severity 3 |
| Adatto come telecomando (EF003362) | false |
| Tipo di tensione per l'attuazione (EF008242) | AC/DC |
| Adatto per montaggio frontale (EF001127) | screw and snap-on mounting onto 35 mm standard mounting rail |
| Tipo di collegamento elettrico (EF003961) | Spring clamp connection |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| funzione di commutazione con segnale di controllo | |
| ● circuito stella-triangolo con tempo di ritardo | No |
| codice di riferimento secondo IEC 81346-2 | K |
| ● passaggio di contatto di rottura/istantaneo | No |
| influenza della temperatura circostante | 1% in the whole temperature range to the set runtime |
| Funzione di ritardo all'eccitazione (EF003374) | true |
| affidabilità dei contatti ausiliari | one incorrect switching operation of 100 million switching operations (17 V, 5 mA) |
| estensione del prodotto telecomando opzionale | No |
| estensione del prodotto richiesta controllo remoto | No |
| progettazione del terminale di controllo non flottante | Yes |
| ● a causa di scoppio secondo IEC 61000-4-4 | 2 kV network connection / 1 kV control connection |
| ● lampeggiante simmetrico con avvio a impulsi | Yes |
| Funzione di ritardo alla diseccitazione (EF003401) | false |
| resistenza agli urti secondo IEC 60068-2-27 | 11g / 15 ms |
| tipo di sezioni trasversali dei conduttori collegabili | |
| ● finemente intrecciati con lavorazione dell'estremità del nucleo | 0.5 ... 2.5 mm² |
| ● lampeggiante asimmetrico con avvio a impulsi | No |
| tipo di tensione della tensione di alimentazione di controllo | AC/DC |
| capacità di commutazione corrente con carico induttivo | 0.01 ... 3 A |
| ● lampeggiante simmetrico con inizio intervallo | Yes |
| ● passaggio di contatto/contatto istantaneo | No |
| Collegabile al blocco contatti ausiliari (EF006952) | false |
| frequenza di funzionamento con contattore 3RT2 massima | 5 000 1/h |
| resistenza alle vibrazioni secondo IEC 60068-2-6 | 10 ... 55 Hz / 0.35 mm |
| ● finemente intrecciati senza lavorazione dell'estremità del nucleo | 0.5 ... 4 mm² |
| ● lampeggiante in modo asimmetrico con inizio a intervalli | No |
| Uscite, reversibili ritardate/non ritardate (EF006988) | false |
| Tensione di alimentazione di controllo nominale Us a CC (EF003980) | ['24', '240'] |
| Interferenze emesse EMC secondo IEC 61812-1 | ambience A (industrial sector) |
| ● riattivabile con segnale di controllo disattivato | Yes |
| scarica elettrostatica secondo IEC 61000-4-2 | 4 kV contact discharge / 8 kV air discharge |
| durata di vita meccanica (cicli di commutazione) tipica | 10 000 000 |
| corrente operativa dei contatti ausiliari a AC-15 | |
| corrente operativa dei contatti ausiliari a DC-13 | |
| interferenza basata sul campo secondo IEC 61000-4-3 | 10 V/m |
| Funzione contatto flottante all'eccitazione (EF003378) | true |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41H / 41H |
| classificazione dei contatti ausiliari secondo UL | R300 / B300 |
| ● retroattivabile con segnale di controllo attivato | Yes |
| Tensione di alimentazione di controllo nominale Us a CA 50 Hz (EF003978) | ['24', '240'] |
| Tensione di alimentazione di controllo nominale Us a CA 60 Hz (EF003979) | ['24', '240'] |
| precisione di impostazione relativa rispetto al valore di fondo scala | 5 %; +/- |
| Numero AWG come sezione trasversale del conduttore collegabile codificato | |
| Funzione contatto flottante in caso di diseccitazione (EF003402) | true |
| altitudine di installazione ad altezza massima sul livello del mare | 2 000 m |
| grado di protezione IP sul frontale secondo IEC 60529 | IP20 |
| Funzione orologio, inizio con pausa, variabile (EF003365) | false |
| Funzione orologio, a partire da impulso, variabile (EF003366) | false |
| Adatto per montaggio su guida DIN (guida a cappello) (EF007250) | screw and snap-on mounting onto 35 mm standard mounting rail |
| funzione di commutazione del relè di intervallo con segnale di controllo | |
| ● alle uscite relè commutazione ritardata/senza ritardo | No |
| ● lampeggiante simmetrico con avvio a impulsi/istantaneo | No |
| Numero di uscite, ritardate, contatto di commutazione (EF006840) | 2 |
| ● a causa di sovratensione conduttore-terra secondo IEC 61000-4-5 | 2 kV |
| Numero di uscite, ritardate, contatto normalmente aperto (EF006839) | 0 |
| Numero di uscite, non ritardate, contatto di commutazione (EF006837) | 0 |
| ● lampeggiante simmetrico con inizio a intervallo/istantaneo | No |
| Funzione lampeggiante, inizio con pausa, tempo fisso (EF003363) | true |
| Funzione lampeggiante, avvio con impulso, tempo fisso (EF003364) | true |
| Numero di uscite, ritardate, contatto normalmente chiuso (EF006838) | 0 |
| Numero di uscite, non ritardate, contatto normalmente aperto (EF006836) | 0 |
| fattore di intervallo di funzionamento controllo tensione di alimentazione valore nominale a CC | |
| tipo di collegamento elettrico per circuito ausiliario e di controllo | spring-loaded terminals (push-in) |
| ● a causa di sovratensione conduttore-conduttore secondo IEC 61000-4-5 | 1 kV |
| Numero di uscite, non ritardate, contatto normalmente chiuso (EF006835) | 0 |
| resistenza elettrica (cicli di commutazione) a AC-15 a 230 V tipica | 100 000 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 21.04.2016 |
| componente del prodotto terminale rimovibile per circuito ausiliario e di controllo | Yes |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2-methyl-1-(4-methyl... CAS-No. 71868-10-5 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-oneBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| fattore di campo operativo controllo tensione di alimentazione valore nominale in CA a 50 Hz | |
| fattore di campo operativo controllo tensione di alimentazione valore nominale in CA a 60 Hz | |
| ● retroattivabile con segnale di controllo disattivato/contatto istantaneo | No |
| ● retroattivabile con segnale di controllo attivato/contatto istantaneo | No |
| progettazione del fusibile per la protezione da cortocircuito dell'interruttore ausiliario richiesto | fuse gL/gG: 4 A |
| tensione di isolamento per categoria di sovratensione III secondo IEC 60664 con grado di inquinamento 3 valore nominale | 300 V |
| Approvazione generale del prodottoConferma EMCDichiarazione di conformitàCertificati di provaMarittima/SpedizioneDichiarazione di conformità del Regno UnitoCertificato di prova specialeCertificati di prova di tipo/Rapporto di provaMarittima/SpedizioneAltroConferma | General Product Approval |
