3RM1301-1AA14

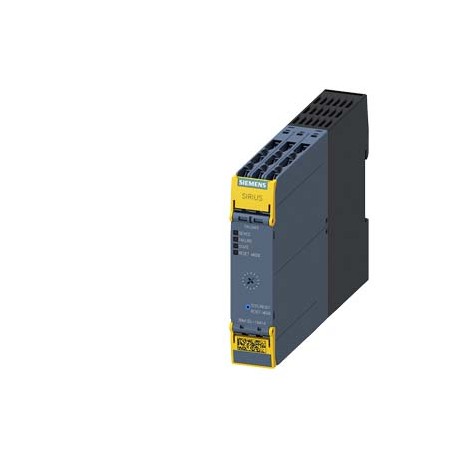

3RM1301-1AA14 SIEMENS Fail-safe reversing starter, 3RM1, 500 V, 0 0.12 kW, 0.1 0.5 A, 110-230 V AC, screw te..
$0.00USD
4317 in magazzino
Specifiche chiave
:Confirmation
EAN:4011209914599
Codice UPC:887621775667
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Confirmation | |
| EAN | 4011209914599 |
| Codice UPC | 887621775667 |
| ETIM | 5 |
| MTTFd | 75 y |
| profondità | 141.6 mm |
| larghezza | 22.5 mm |
| UNSPSC | 15 |
| eClass | 6 |
| altezza | 100 mm |
| — solido | 1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²) |
| Codice di gruppo | R711 |
| stato sicuro | Load circuit open |
| classe di viaggio | CLASS 10A |
| — verso l'alto | 50 mm |
| Fattore Metallo | None |
| — avanti | 0 mm |
| ● a 110 V | 0.2 mA |
| ● a 230 V | 0.4 mA |
| ● a 50 Hz | 110 ... 230 V |
| ● a 60 Hz | 110 ... 230 V |
| Data5/10/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Tempo di ritardo all'accensione | 90 ... 120 ms |
| Gruppo di prodotti | 3762 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| — all'indietro | 0 mm |
| — verso il basso | 50 mm |
| Codice delle merci | 85371098 |
| Tempo di ritardo allo spegnimento | 60 ... 90 ms |
| Famiglia di prodotti | SIRIUS 3RM1 motor starters |
| ultima modifica: | 11/3/2021 |
| Peso netto (kg) | 0,339 Kg |
| — di lato | 0 mm |
| Profondità (EF000049) | 141.6 |
| Larghezza (EF000008) | 22.5 |
| metodo di fissaggio | screw and snap-on mounting onto 35 mm standard mounting rail |
| carico minimo [%] | 20 %; from set rated current |
| categoria di prodotto | Motor starter |
| funzione del prodotto | fail-safe reversing starter |
| spaziatura richiesta | |
| resistenza agli urti | 6g / 11 ms |
| ● avviamento diretto | No |
| Paese di origine | Germany |
| Altezza (EF000040) | 100.0 |
| posizione di montaggio | vertical, horizontal, standing (observe derating) |
| ● 1 valore nominale | 50 Hz |
| ● 2 valore nominale | 60 Hz |
| ● valore iniziale | 0.85 |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| tasso di fallimento [FIT] | |
| nome del marchio del prodotto | SIRIUS |
| ● durante lo stoccaggio | -40 ... +70 °C |
| Dimensioni dell'imballaggio | 36,00 x 109,00 x 152,00 |
| Descrizione del prodotto | Fail-safe reversing starter, 3RM1, 500 V, 0 - 0.12 kW, 0.1 - 0.5 A, 110-230 V AC, screw terminals |
| temperatura ambiente | |
| corrente operativa | |
| designazione del prodotto | Failsafe reversing starters |
| Con fusibile (EF006693) | false |
| categoria di sovratensione | III |
| resistenza alle vibrazioni | 1 ... 6 Hz, 15 mm; 20 m/s², 500 Hz |
| ● durante il funzionamento | 30 mA |
| ● durante il trasporto | -40 ... +70 °C |
| ● valore a scala reale | 1.1 |
| ● avviamento inverso | Yes |
| corrente di controllo in CA | |
| corrente di controllo in CC | |
| progettazione del prodotto | With electronic overload protection and safety-related disconnection |
| il protocollo è supportato | |
| ● al valore nominale AC | 110 V |
| ● al valore nominale DC | 110 V |
| ● per i contatti principali | |
| ● solido o intrecciato | 0.5 ... 4 mm² |
| ● all'accensione | 13 mA |
| interferenza condotta | |
| ● Protocollo PROFIsafe | No |
| ● per parti messe a terra | |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| tensione di esercizio in corrente alternata | |
| — con circuito di bypass | 1.4 W |
| Approvazione generale del prodotto | EMC |
| Classe di rilascio (EF006668) | CLASS 10 A |
| designazione del tipo di prodotto | 3RM1 |
| ● Protocollo PROFINET IO | No |
| ● a 50 Hz valore nominale | 110 ... 230 V |
| ● a 60 Hz valore nominale | 110 ... 230 V |
| ● per segnale <1> a CA | 93 ... 253 V |
| ● per segnale <1> a CC | 79 ... 121 |
| ● a 40 °C valore nominale | 0.5 A |
| ● a 50 °C valore nominale | 0.5 A |
| ● a 55 °C valore nominale | 0.5 A |
| ● a 60 °C valore nominale | 0.5 A |
| ● nello stato di commutazione ON | |
| ● con segnale <0> a CA | 0 ... 40 V |
| ● con segnale <0> a CC | 0 ... 40 V |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| ● per contatti ausiliari | |
| ● nello stato di commutazione OFF | |
| Frazione di guasti sicuri (SFF) | 99.4 % |
| Tempi di consegna standard franco fabbrica | On request |
| Supplemento per materie prime | None |
| Con trasformatore (EF000278) | false |
| frequenza operativa massima | 1 1/s |
| Unità di misura delle dimensioni del pacco | MM |
| controllare la tensione di alimentazione in CA | |
| tipo di protezione del motore | solid-state |
| ● per il circuito di corrente principale | screw-type terminals |
| Divieto di sostanze (data) | 03/01/2017 |
| valore nominale della tensione di esercizio | 48 ... 500 V |
| tipo di collegamento elettrico | screw-type terminals for main circuit, screw-type terminals for control circuit |
| ● a 110 V durante il funzionamento | 25 mA |
| ● a 230 V durante il funzionamento | 14 mA |
| Per l'uso in luoghi pericolosi | Functional Safety/Safety of Machinery |
| portata massima all'avvio | 4 A |
| tensione di alimentazione di controllo 1 a CA | |
| intervallo massimo di test funzionale | 1 y |
| corrente di ingresso all'ingresso digitale | |
| tensione di ingresso all'ingresso digitale | |
| valore nominale della tensione di isolamento | 500 V |
| ● a 110 V all'accensione | 40 mA |
| ● a 230 V all'accensione | 25 mA |
| ● a CA a 400 V valore nominale | 0.5 A |
| ● con montaggio affiancato | |
| progettazione del contatto di commutazione | Hybrid |
| ● secondo il valore nominale UL | 480 V |
| ● protezione intrinseca del dispositivo | Yes |
| Tipo di avviatore motore (EF009598) | - |
| frequenza della tensione di alimentazione di controllo | |
| ● secondo il valore nominale CSA | 400 V |
| ● a AC-3 a 400 V valore nominale | 0.5 A |
| ● in modalità standby di funzionamento | 4 mA |
| Possibilità di montaggio su guida (EF003972) | - |
| frequenza di funzionamento 1 valore nominale | 50 Hz |
| frequenza di funzionamento 2 valore nominale | 60 Hz |
| Possibile reset esterno (EF003426) | - |
| pressione dell'aria secondo SN 31205 | 900 ... 1 060 hPa |
| comunicazione bus funzione prodotto | No |
| umidità relativa durante il funzionamento | 10 ... 95 % |
| ● cavi AWG per contatti principali | 1x (20 ... 12), 2x (20 ... 14) |
| Grado di protezione (IP) (EF005474) | IP20 |
| categoria secondo EN ISO 13849-1 | 4 |
| valore nominale della resistenza alla sovratensione | 6 kV |
| Numero dell'articolo (numero di mercato) | 3RM1301-1AA14 |
| Immunità EMC secondo IEC 60947-1 | Class A |
| Numero di spie luminose (EF001965) | - |
| Corrente nominale di funzionamento Ie (EF001443) | 0.5 |
| Tipo di tensione per l'attuazione (EF008242) | AC/DC |
| Con sganciatore di cortocircuito (EF006691) | false |
| categoria di arresto secondo EN 60204-1 | 0 |
| ● per circuito ausiliario e di controllo | screw-type terminals |
| Grado di protezione (NEMA) (EF011959) | - |
| Numero di posizioni di comando (EF001372) | 0 |
| Adatto per arresto di emergenza (EF001433) | - |
| Protocollo di supporto per ASI (EF003051) | - |
| Protocollo di supporto per CAN (EF003053) | - |
| Protocollo di supporto per LON (EF003017) | - |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| ● tra circuito principale e ausiliario | 500 V |
| codice di riferimento secondo IEC 81346-2 | Q |
| numero di poli per il circuito di corrente principale | 3 |
| lunghezza massima del filo per motore non schermato | 100 m |
| ● cavi AWG per contatti ausiliari | 1x (20 ... 14), 2x (18 ... 16) |
| Protocollo di supporto per Modbus (EF003057) | - |
| Protocollo di supporto per SERCOS (EF006657) | - |
| Supporto del protocollo per TCP/IP (EF003050) | - |
| livello medio di copertura diagnostica (DCavg) | 99 % |
| funzione del prodotto protezione da cortocircuito | No |
| ● a 110 V in modalità standby | 8 mA |
| ● a 230 V in modalità standby | 6 mA |
| ● tra circuito di controllo e circuito ausiliario | 250 V |
| Tempo di ritardo alla diseccitazione con richiesta di sicurezza | |
| Protocollo di supporto per SUCONET (EF003060) | - |
| tensione di alimentazione di controllo 1 al valore nominale CC | 110 V |
| Impostazione della corrente di rilascio del sovraccarico (EF002336) | ['0.5', '0.5'] |
| Protocollo di supporto per INTERBUS (EF003054) | - |
| Protocollo di supporto per PROFIBUS (EF003052) | - |
| il protocollo è supportato dal protocollo AS-Interface | No |
| tipo di dispositivo di sicurezza secondo IEC 61508-2 | Type B |
| ● a causa di scoppio secondo IEC 61000-4-4 | 3 kV / 5 kHz |
| Protocollo di supporto per DeviceNet (EF003059) | - |
| Protocollo di supporto per PROFIsafe (EF007526) | - |
| variante dell'apparecchiatura secondo IEC 60947-4-2 | 3 |
| numero di contatti CO per contatti ausiliari | 1 |
| tipo di sezioni trasversali dei conduttori collegabili | |
| — a trefoli fini con lavorazione dell'estremità del nucleo | 1x (0,5 … 4 mm²), 2x (0,5 … 1,5 mm²) |
| ● finemente intrecciati con lavorazione dell'estremità del nucleo | 0.5 ... 4 mm² |
| Potenza nominale, 460 V, 60 Hz, trifase (EF009600) | - |
| Potenza nominale, 575 V, 60 Hz, trifase (EF009601) | - |
| tipo di tensione della tensione di alimentazione di controllo | AC/DC |
| Supporto del protocollo per EtherNet/IP (EF007521) | - |
| Protocollo di supporto per PROFINET IO (EF007525) | - |
| Protocollo di supporto per SafetyBUS p (EF007527) | - |
| tensione massima ammissibile per un isolamento sicuro | |
| Potenza nominale di funzionamento a AC-3, 400 V (EF001364) | 0.12 |
| Protocollo di supporto per Data-Highway (EF003058) | - |
| Protocollo di supporto per PROFINET CBA (EF007524) | - |
| tolleranza ai guasti hardware secondo IEC 61508 | 1 |
| perdita di potenza [W] nel circuito ausiliario e di controllo | |
| PFHD con elevato tasso di richiesta secondo EN 62061 | 0.00000002 1/h |
| Tensione di alimentazione di controllo nominale Us a CC (EF003980) | ['110', '110'] |
| idoneità al funzionamento del connettore del dispositivo 3ZY12 | No |
| ● per la protezione da inversione di polarità dell'alimentazione | Yes |
| ● quando spento tramite ingressi di controllo massimo | 90 ms |
| ● quando spento tramite tensione di alimentazione massima | 120 ms |
| Interferenze emesse EMC secondo IEC 60947-1 | class A |
| Corrente nominale di funzionamento a AC-3, 400 V (EF009602) | - |
| Limite di richiesta SIL (sottosistema) secondo EN 62061 | SILCL 3 |
| PFDavg con basso tasso di domanda secondo IEC 61508 | 0.000018 |
| Protocollo di supporto per INTERBUS-Safety (EF006662) | - |
| scarica elettrostatica secondo IEC 61000-4-2 | 6 kV contact discharge / 8 kV air discharge |
| durata di vita meccanica (cicli di commutazione) tipica | 15 000 000 |
| livello di prestazione (PL) secondo EN ISO 13849-1 | e |
| Livello di integrità della sicurezza (SIL) secondo IEC 61508 | 3 |
| Protocollo di supporto per DeviceNet Safety (EF007520) | - |
| interferenza basata sul campo secondo IEC 61000-4-3 | 10 V/m |
| corrente di ingresso all'ingresso digitale per il segnale <1> in CA | |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41D / 41D |
| Protocollo di supporto per altri sistemi bus (EF003062) | - |
| corrente di ingresso all'ingresso digitale con segnale <0> in CA | |
| potenza di esercizio per motori trifase a 400 V a 50 Hz | 0 ... 0.12 kW |
| protezione contro i contatti accidentali sul lato anteriore secondo IEC 60529 | finger-safe |
| Temperatura ambiente, limite operativo superiore (EF009603) | - |
| Tensione di alimentazione di controllo nominale Us a CA 50 Hz (EF003978) | ['110', '230'] |
| Tensione di alimentazione di controllo nominale Us a CA 60 Hz (EF003979) | ['110', '230'] |
| sezione trasversale del conduttore collegabile per i contatti principali | |
| ● al tasso di guasti pericolosi riconoscibili (λdd) | 1 400 FIT |
| Protocollo di supporto per Foundation Fieldbus (EF007522) | - |
| Protezione da sovraccarico con compensazione della temperatura (EF009604) | - |
| Numero AWG come sezione trasversale del conduttore collegabile codificato | |
| altitudine di installazione ad altezza massima sul livello del mare | 4 000 m; For derating see manual |
| grado di protezione IP sul frontale secondo IEC 60529 | IP20 |
| tolleranza simmetrica relativa della tensione di esercizio | 10 % |
| Classe di coordinamento secondo IEC 60947-4-3 (EF012390) | - |
| Potenza nominale di funzionamento a AC-3, 230 V, trifase (EF009599) | - |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Screw connection |
| emissioni di interferenza HF condotte secondo CISPR11 | Class B for domestic, business and commercial environments; Class A for industrial environments at 110 V DC |
| emissione di interferenza HF legata al campo secondo CISPR11 | Class B for domestic, business and commercial environments; Class A for industrial environments at 110 V DC |
| tolleranza simmetrica relativa della frequenza operativa | 10 % |
| ● al tasso di guasti pericolosi non riconoscibili (λdu) | 16 FIT |
| sezione trasversale del conduttore collegabile per contatti ausiliari | |
| intervallo di test diagnostico massimo tramite funzione di test interna | 600 s |
| ● a causa di sovratensione conduttore-terra secondo IEC 61000-4-5 | 4 kV signal lines 2 kV |
| Protocollo di supporto per la sicurezza sul lavoro dell'interfaccia AS (EF007519) | - |
| categoria ambientale durante il funzionamento secondo IEC 60721 | 3K6 (no ice formation, only occasional condensation), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| ● a causa di radiazioni ad alta frequenza secondo IEC 61000-4-6 | 10 V |
| fattore di intervallo di funzionamento controllo tensione di alimentazione valore nominale a CC | |
| tolleranza negativa relativa della tensione di alimentazione di controllo in CC | 15 % |
| tolleranza positiva relativa della tensione di alimentazione di controllo in CC | 10 % |
| ● a causa di sovratensione conduttore-conduttore secondo IEC 61000-4-5 | 2 kV |
| Numero di contatti ausiliari come contatto normalmente aperto (EF001376) | - |
| tolleranza ai guasti hardware secondo IEC 61508 relativa ad ATEX | 0 |
| ● a AC-53a a 400 V a temperatura ambiente 40 °C valore nominale | 0.5 A |
| PFHD con elevato tasso di richiesta secondo EN 62061 relativo ad ATEX | 0.00000005 1/h |
| Corrente di cortocircuito condizionale nominale, tipo 2, 230 V (EF009606) | - |
| Corrente di cortocircuito condizionale nominale, tipo 2, 400 V (EF009605) | - |
| Numero di contatti ausiliari come contatto normalmente chiuso (EF001377) | - |
| corrente operativa dei contatti ausiliari a DC-13 a 24 V massimo | 1 A |
| PFDavg con basso tasso di domanda secondo IEC 61508 relativo ad ATEX | 0.0005 |
| corrente di esercizio dei contatti ausiliari a AC-15 a 230 V massimo | 3 A |
| Livello di integrità della sicurezza (SIL) secondo IEC 61508 relativo ad ATEX | SIL2 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.03.2017 |
| Corrente di cortocircuito condizionale nominale, tipo 1, 480 Y/277 V (EF009607) | - |
| Corrente di cortocircuito condizionale nominale, tipo 1, 600 Y/347 V (EF009608) | - |
| Valore T1 per l'intervallo di prova o la durata di vita secondo IEC 61508 | 20 y |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | 4,4'-isopropylidened... CAS-No. 80-05-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):4,4'-isopropylidenediphenol (Bisphenol A, BPA)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| fattore di campo operativo controllo tensione di alimentazione valore nominale in CA a 50 Hz | |
| fattore di campo operativo controllo tensione di alimentazione valore nominale in CA a 60 Hz | |
| tolleranza negativa relativa della tensione di alimentazione di controllo in corrente alternata a 60 Hz | 15 % |
| tolleranza positiva relativa della tensione di alimentazione di controllo in corrente alternata a 60 Hz | 10 % |
| Tipo di collegamento elettrico per circuito di corrente ausiliaria e di controllo (EF006979) | Screw connection |
| valore di risposta in corrente regolabile corrente dello sganciatore di sovraccarico dipendente dalla corrente | 0.1 ... 0.5 A |
| Valore T1 per l'intervallo di prova di prova o la durata di vita secondo IEC 61508 relativo ad ATEX | 3 y |
| Approvazione generale del prodottoConferma EMCPer l'uso in luoghi pericolosiSicurezza funzionale/Sicurezza dei macchinariDichiarazione di conformitàCertificati di provaAltroCertificato di esame del tipo ferroviarioCertificati di prova del tipo/Rapporto di provaConfermaCertificato di prova speciale | General Product Approval |
Descrizione del prodotto
More details
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
