Disponibile Prodotto più richiesto
3RK2100-1CQ00-0AA3

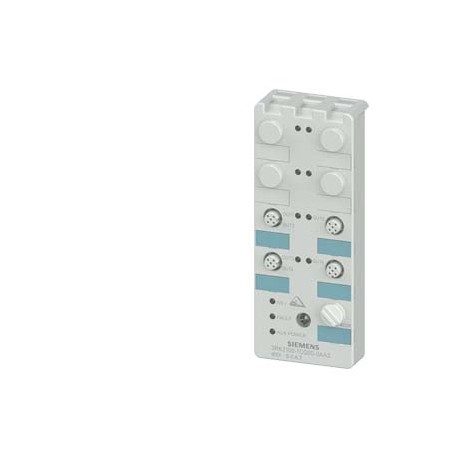

3RK2100-1CQ00-0AA3 SIEMENS AS-i compact module K60 digital A/B slave, 4 DQ, IP67 4 x output, 2 A 24 V DC max..
$0.00USD
3196 in magazzino
Specifiche chiave
:Confirmation
EAN:4011209919631
Codice UPC:Not available
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Confirmation | |
| EAN | 4011209919631 |
| Codice UPC | Not available |
| ETIM | 5 |
| IDEA | 4 |
| Tipo | 4 outputs |
| profondità | 29 mm |
| larghezza | 60 mm |
| Input | |
| Nota 2 | An external additional supply (AUX POWER) of 20 to 30 V DC is required for the supply of the output circuits. The additional supply must comply with VDE 0106 (PELV), protection class III. |
| UNSPSC | 15 |
| eClass | 6 |
| altezza | 152 mm |
| Risultati | |
| — PIN 5 | ground terminal |
| Indirizzamento | front addressing socket |
| Codice di gruppo | R711 |
| ● presa | not assigned (closed) |
| Codice ID/ID2 | A/7 |
| Data5/4/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Fattore Metallo | None |
| ● presa 2 | not assigned (closed) |
| ● presa 3 | not assigned (closed) |
| ● presa 4 | not assigned (closed) |
| ● presa 5 | PIN4 = OUT1 (D0), PIN2 = OUT2 (D1) |
| ● presa 6 | PIN4 = OUT2 (D1) |
| ● presa 7 | PIN4 = OUT3 (D2), PIN2 = OUT4 (D3) |
| ● presa 8 | PIN4 = OUT4 (D3) |
| ● cane da guardia | built-in |
| bolla di consegna | the modules are delivered without mounting plate |
| Circuito di ingresso | PNP transistor |
| Gruppo di prodotti | 3720 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| tensione di ingresso | 16.5 ... 30 V |
| Codice delle merci | 85371098 |
| Famiglia di prodotti | Digital I/O modules, IP67 - K60 |
| Visualizzazione dello stato | |
| ultima modifica: | 3/10/2021 |
| Terminale di terra | PIN5 of each M12 socket is connected to the grounding wrist strap in the mounting plate using a pin |
| Peso netto (kg) | 0,187 Kg |
| Profondità (EF000049) | 29.0 |
| Larghezza (EF000008) | 60.0 |
| metodo di fissaggio | standard rail mounting/wall mounting using mounting plate for K60 compact module |
| resistenza agli urti | 15g / 11 ms |
| Paese di origine | Czech Republic |
| Altezza (EF000040) | 152.0 |
| Configurazione I/O | 7 |
| Marina / Spedizione | other |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Numero di socket I/O | 4 |
| Quantità di imballaggio | 1 |
| ● durante lo stoccaggio | -40 ... +85 °C |
| Dimensioni dell'imballaggio | 78,00 x 165,00 x 48,00 |
| Descrizione del prodotto | AS-i compact module K60 digital A/B slave, 4 DQ, IP67 4 x output, 2 A 24 V DC maximal 4 A for all outputs 4 x M12 socket Y-II assignment Mounting plate 3RK1901-0CA00 must be ordered separately |
| temperatura ambiente | |
| classe di protezione IP | IP67 |
| ● visualizzazione degli I/O | yellow LED |
| ● esposizione di Uaux | green LED |
| ● durante il funzionamento | -25 ... +85 °C |
| progettazione del prodotto | digital I/O modules for operation in the field, IP67 - K60 |
| ● assegnazione socket | |
| Assegnazione dei bit di dati | |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| Approvazione generale del prodotto | EMC |
| progettazione del tipo slave | A/B slave (Spec. 3.0) |
| numero di ingressi digitali | 0 |
| tipo di uscita di commutazione | PNP transistor |
| ● protezione da induzione | built-in |
| Master di collegamento IO (EF007298) | false |
| Corrente di uscita (EF003202) | 2.0 |
| Assegnazione delle prese di uscita | 3 = "-", 2/4 = output, 5 = ground terminal |
| numero di uscite digitali | 4 |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Tempi di consegna standard franco fabbrica | 120 Day/Days |
| Supplemento per materie prime | None |
| Accessorio di sistema (EF004118) | true |
| ● protezione da cortocircuito | built-in |
| Unità di misura delle dimensioni del pacco | MM |
| Tensione di alimentazione CC (EF007534) | ['-', '-'] |
| Uscite di corrente aggregata max | 4 A |
| Standard radio GSM (EF008524) | false |
| Standard radio GPRS (EF008523) | false |
| Standard radio UMTS (EF008525) | false |
| Possibilità di montaggio su rack (EF007018) | false |
| Possibilità di montaggio su guida (EF003972) | FALSE |
| Tipo di uscita digitale (EF003601) | Other |
| Tipo di tensione di uscita (EF008222) | DC / DC |
| Con interfaccia ottica (EF003028) | false |
| Possibilità di installazione frontale (EF007016) | false |
| Tensione di alimentazione AC 50 Hz (EF007532) | ['-', '-'] |
| Tensione di alimentazione AC 60 Hz (EF007533) | ['-', '-'] |
| tipo di tensione delle tensioni di uscita | DC |
| Numero di ingressi digitali (EF001992) | 0 |
| Standard radio Bluetooth (EF007178) | false |
| Ingresso corrente totale interfaccia AS max | 45 mA |
| Grado di protezione (IP) (EF005474) | IP67 |
| Corrente di ingresso al segnale 1 (EF001428) | - |
| Numero di uscite digitali (EF001993) | 4 |
| Numero dell'articolo (numero di mercato) | 3RK2100-1CQ00-0AA3 |
| Uscite alimentazione esterna 24 V DC | using black AS-Interface flat cable |
| Tensione ammessa in ingresso (EF007554) | ['-', '-'] |
| Standard radio WLAN 802.11 (EF007179) | false |
| SIL secondo IEC 61508 (EF009889) | - |
| Ingressi digitali configurabili (EF008516) | FALSE |
| Numero di interfacce HW USB (EF003025) | 0 |
| Tensione ammessa in uscita (EF007553) | ['-', '-'] |
| Protocollo di supporto per ASI (EF003051) | true |
| Protocollo di supporto per CAN (EF003053) | false |
| Protocollo di supporto per KNX (EF003055) | false |
| Protocollo di supporto per LON (EF003017) | false |
| Tipo di collegamento elettrico (EF003961) | Screw connection |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| Uscite digitali configurabili (EF008520) | false |
| ● visualizzazione dell'interfaccia AS/diagnostica | green/red LED |
| Numero di altre interfacce HW (EF003027) | 0 |
| Numero di interfacce PROFINET (EF006932) | 0 |
| Adatto per funzioni di sicurezza (EF001597) | false |
| Ritardo temporale nello scambio del segnale (EF002382) | ['-', '-'] |
| Montaggio a parete/montaggio diretto (EF007020) | FALSE |
| Categoria secondo EN 954-1 (EF006782) | - |
| Numero di interfacce HW RS-232 (EF003021) | 0 |
| Numero di interfacce HW RS-422 (EF003022) | 0 |
| Numero di interfacce HW RS-485 (EF003023) | 0 |
| Protocollo di supporto per Modbus (EF003057) | false |
| Protocollo di supporto per SERCOS (EF006657) | false |
| Supporto del protocollo per TCP/IP (EF003050) | false |
| Tipo di tensione di alimentazione (EF002991) | DC |
| Protocollo di supporto per SUCONET (EF003060) | false |
| Tipo di tensione (tensione di ingresso) (EF003033) | #NO_DATA# / DC |
| proprietà dell'uscita a prova di cortocircuito | Yes |
| Numero di interfacce HW Wireless (EF006933) | 0 |
| Numero di interfacce HW parallele (EF003026) | 0 |
| Protocollo di supporto per INTERBUS (EF003054) | false |
| Protocollo di supporto per PROFIBUS (EF003052) | false |
| progettazione dell'assegnazione dei pin delle uscite | Y-II assignement |
| Agente operativo appendice (Ex ia) (EF004141) | - |
| Agente operativo appendice (Ex ib) (EF004142) | - |
| Categoria di sicurezza contro le esplosioni per gas (EF003997) | None |
| Protocollo di supporto per DeviceNet (EF003059) | false |
| Protocollo di supporto per PROFIsafe (EF007526) | false |
| Categoria di sicurezza contro le esplosioni per la polvere (EF003998) | None |
| Numero di interfacce HW seriali TTY (EF003024) | 0 |
| Supporto del protocollo per EtherNet/IP (EF007521) | false |
| Protocollo di supporto per PROFINET IO (EF007525) | false |
| Protocollo di supporto per SafetyBUS p (EF007527) | false |
| Protocollo di supporto per Data-Highway (EF003058) | false |
| Protocollo di supporto per PROFINET CBA (EF007524) | false |
| Protocollo di supporto per INTERBUS-Safety (EF006662) | false |
| Protocollo di supporto per DeviceNet Safety (EF007520) | false |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 42C / 42C |
| Protocollo di supporto per altri sistemi bus (EF003062) | false |
| portata dell'uscita del semiconduttore a DC-13 a 24 V | 2 A |
| Numero di interfacce HW Ethernet industriale (EF003020) | 0 |
| Protezione da cortocircuito, uscite disponibili (EF003203) | true |
| Protocollo di supporto per Foundation Fieldbus (EF007522) | false |
| tipo di collegamento elettrico degli ingressi e delle uscite | M12 screw-type terminals |
| Livello di prestazione secondo EN ISO 13849-1 (EF007399) | - |
| tensione di esercizio secondo le specifiche AS-Interface | 18 ... 31.6 V |
| Protocollo di supporto per la sicurezza sul lavoro dell'interfaccia AS (EF007519) | false |
| Possibilità di collegamento al bus di campo tramite accoppiatore bus separato (EF004002) | - |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.07.2006 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Approvazione generale del prodottoEMCDichiarazione di conformitàConfermaMarittima/SpedizionealtroConfermaVarie | General Product Approval |
