3RH2122-2BF40

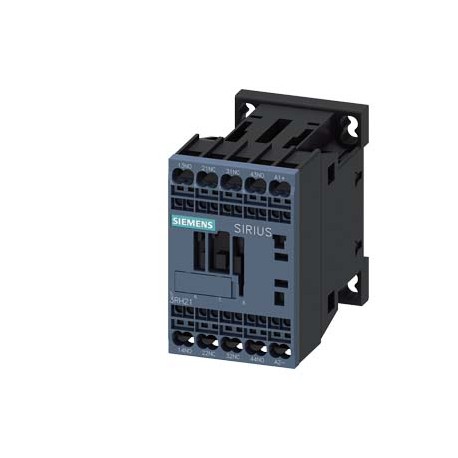

3RH2122-2BF40 SIEMENS Contactor relay, 2 NO + 2 NC, 110 V DC, Size S00, Spring-type terminal
$0.00USD
3187 in magazzino
Specifiche chiave
:
EAN:4011209786769
Compatibilità elettromagnetica:Functional Safety/Safety of Machinery
Codice UPC:662643903676
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| EAN | 4011209786769 |
| Compatibilità elettromagnetica | Functional Safety/Safety of Machinery |
| Codice UPC | 662643903676 |
| ETIM | 5 |
| IDEA | 4 |
| profondità | 73 mm |
| larghezza | 45 mm |
| UNSPSC | 14 |
| eClass | 6 |
| altezza | 70 mm |
| ● a corrente alternata | 10 000 1/h |
| ● a DC | 10g / 5 ms, 5g / 10 ms |
| Codice di gruppo | R711 |
| tempo di arco | 10 ... 15 ms |
| — verso l'alto | 10 mm |
| Fattore Metallo | LBP----- |
| — avanti | 10 mm |
| Data5/12/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Gruppo di prodotti | 5331 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| ritardo di chiusura | |
| ritardo di apertura | |
| — verso il basso | 10 mm |
| Codice delle merci | 85364900 |
| Famiglia di prodotti | SIRIUS 3RH2 contactor relays, 4- and 8-pole |
| ultima modifica: | 11/10/2021 |
| Peso netto (kg) | 0,287 Kg |
| — di lato | 0 mm |
| ● valore nominale | 110 V |
| metodo di fissaggio | screw and snap-on mounting onto 35 mm standard mounting rail |
| spaziatura richiesta | |
| Paese di origine | Germany |
| Marina / Spedizione | other |
| posizione di montaggio | +/-180° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface |
| dimensione del contattore | S00 |
| ● valore iniziale | 0.8 |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SIRIUS |
| ● durante lo stoccaggio | -55 ... +80 °C |
| ● per parti in tensione | |
| Dimensioni dell'imballaggio | 50,00 x 73,50 x 77,50 |
| Descrizione del prodotto | Contactor relay, 2 NO + 2 NC, 110 V DC, Size S00, Spring-type terminal |
| temperatura ambiente | |
| grado di inquinamento | 3 |
| designazione del prodotto | Auxiliary contactor |
| Interfaccia (EF000594) | - |
| ● durante il funzionamento | -25 ... +60 °C |
| ● valore a scala reale | 1.1 |
| — solido o intrecciato | 2x (0,5 ... 4 mm²) |
| ● per parti messe a terra | |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| ● a 24 V valore nominale | 10 A |
| ● a 60 V valore nominale | 10 A |
| designazione del tipo di prodotto | 3RH2 |
| ● a 110 V valore nominale | 3 A |
| ● a 220 V valore nominale | 1 A |
| ● a 230 V valore nominale | 10 A |
| ● a 400 V valore nominale | 3 A |
| ● a 440 V valore nominale | 0.3 A |
| ● a 500 V valore nominale | 2 A |
| ● a 600 V valore nominale | 0.15 A |
| ● a 690 V valore nominale | 1 A |
| ● del contattore tipico | 30 000 000 |
| umidità relativa minima | 10 % |
| ● contatto istantaneo | 2 |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Metodo di montaggio (EF000003) | - |
| ● per contatti ausiliari | |
| Tempi di consegna standard franco fabbrica | 80 Day/Days |
| Supplemento per materie prime | None |
| frequenza di commutazione a vuoto | |
| Unità di misura delle dimensioni del pacco | MM |
| controllare la tensione di alimentazione in CC | |
| corrente operativa a AC-15 | |
| Divieto di sostanze (data) | 10/01/2009 |
| Con indicazione LED (EF005950) | - |
| ● con montaggio affiancato | |
| proporzione di guasti pericolosi | |
| resistenza agli urti con impulso sinusoidale | |
| potenza di chiusura della bobina magnetica a corrente continua | 4 W |
| potere di tenuta della bobina magnetica a corrente continua | 4 W |
| interruttore ausiliario estensione prodotto | Yes |
| Possibilità di funzionamento manuale (EF005881) | - |
| frequenza operativa a DC-12 massimo | 1 000 1/h |
| frequenza operativa a DC-13 massimo | 1 000 1/h |
| corrente operativa massima a AC-12 | 10 A |
| valore nominale della resistenza alla sovratensione | 6 kV |
| Numero dell'articolo (numero di mercato) | 3RH2122-2BF40 |
| Tipo di tensione per l'attuazione (EF008242) | DC |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| codice di riferimento secondo IEC 81346-2 | K |
| resistenza agli urti a impulso rettangolare | |
| ● cavi AWG per contatti ausiliari | 2x (20 ... 12) |
| affidabilità dei contatti ausiliari | 1 faulty switching per 100 million (17 V, 1 mA) |
| durata di vita meccanica (cicli di commutazione) | |
| Tipo di collegamento circuito ausiliario (EF006820) | Spring clamp connection |
| Corrente nominale di funzionamento Ie, 400 V (EF001378) | 3 |
| numero di contatti NC per contatti ausiliari | 2 |
| numero di contatti NO per contatti ausiliari | 2 |
| tipo di sezioni trasversali dei conduttori collegabili | |
| — a trefoli fini con lavorazione dell'estremità del nucleo | 2x (0.5 ... 2.5 mm²) |
| tipo di tensione della tensione di alimentazione di controllo | DC |
| corrente operativa a 1 percorso di corrente a DC-12 | |
| corrente operativa a 1 percorso di corrente a DC-13 | |
| ● con basso tasso di domanda secondo SN 31920 | 40 % |
| — finemente intrecciati senza lavorazione dell'estremità del nucleo | 2x (0.5 ... 2.5 mm²) |
| ● con alto tasso di domanda secondo SN 31920 | 73 % |
| Tensione di alimentazione di controllo nominale Us a CC (EF003980) | ['-', '110'] |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41A / 41A |
| classificazione dei contatti ausiliari secondo UL | A600 / Q600 |
| protezione contro i contatti accidentali sul lato anteriore secondo IEC 60529 | finger-safe, for vertical contact from the front |
| Valore B10 con elevato tasso di domanda secondo SN 31920 | 1 000 000; With 0.3 x Ie |
| Tensione di alimentazione di controllo nominale Us a CA 50 Hz (EF003978) | - |
| Tensione di alimentazione di controllo nominale Us a CA 60 Hz (EF003979) | - |
| numero di identificazione e lettera per gli elementi di commutazione | 22 E |
| altitudine di installazione ad altezza massima sul livello del mare | 2 000 m |
| grado di protezione IP sul frontale secondo IEC 60529 | IP20 |
| corrente operativa con 2 percorsi di corrente in serie a DC-12 | |
| corrente operativa con 2 percorsi di corrente in serie a DC-13 | |
| corrente operativa con 3 percorsi di corrente in serie a DC-12 | |
| corrente operativa con 3 percorsi di corrente in serie a DC-13 | |
| tasso di guasto [FIT] con basso tasso di domanda secondo SN 31920 | 100 FIT |
| Numero di contatti ausiliari come contatto di commutazione (EF003531) | - |
| ● del contattore con blocco interruttore ausiliario aggiunto tipico | 10 000 000 |
| tensione di isolamento con grado di inquinamento 3 al valore nominale AC | 690 V |
| umidità relativa a 55 °C secondo IEC 60068-2-30 massimo | 95 % |
| tipo di collegamento elettrico per circuito ausiliario e di controllo | spring-loaded terminals |
| Numero di contatti ausiliari come contatto normalmente aperto (EF001376) | 2 |
| Numero di contatti ausiliari come contatto normalmente chiuso (EF001377) | 2 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.10.2009 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Numero di contatti ausiliari come contatto normalmente aperto, anticipato (EF007282) | - |
| fattore di intervallo operativo controllo tensione di alimentazione valore nominale della bobina magnetica a CC | |
| Numero di contatti ausiliari come contatto normalmente chiuso, commutazione ritardata (EF007281) | - |
| progettazione del fusibile per la protezione da cortocircuito dell'interruttore ausiliario richiesto | fuse gL/gG: 10 A |
| ● del contattore con blocco interruttore ausiliario ottimizzato elettronicamente aggiunto tipico | 5 000 000 |
| progettazione dell'interruttore automatico per la protezione da cortocircuito del circuito ausiliario fino a 230 V | C characteristic: 6 A; 0.4 kA |
| Approvazione generale del prodottoConfermaKCEMCSicurezza funzionale/Sicurezza dei macchinariDichiarazione di conformitàCertificati di provaCertificato di esame del tipoDichiarazione di conformità del Regno UnitoCertificato di prova specialeCertificati di prova del tipo/Rapporto di provaMarina/SpedizioneMarina/SpedizioneAltroMerci pericoloseConferme ambientaliConfermaInformazioni sul trasporto | General Product Approval |
