3RF2450-1AC45

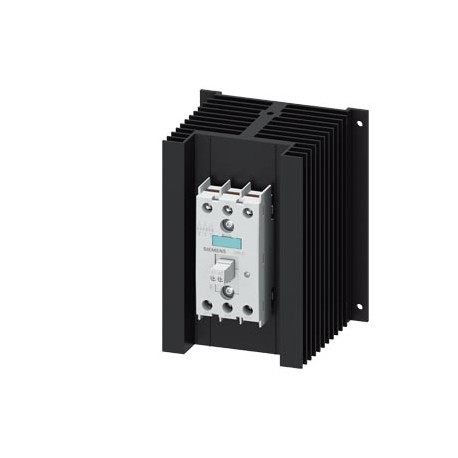

3RF2450-1AC45 SIEMENS Solid-state contactor 3-phase 3RF2 AC 51 / 50 A / 40 °C 48-600 V / 4-30 V DC 3-phase c..
$0.00USD
3194 in magazzino
Specifiche chiave
:
EAN:4011209647244
Codice UPC:040892554120
ETIM:6
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| EAN | 4011209647244 |
| Codice UPC | 040892554120 |
| ETIM | 6 |
| IDEA | 4 |
| profondità | 130 mm |
| larghezza | 119.5 mm |
| UNSPSC | 14 |
| eClass | 6 |
| altezza | 150 mm |
| — solido | 2x (1.5 ... 2.5 mm²), 2x (2.5 ... 6 mm²) |
| ● a DC | 4 ... 30 V |
| Codice di gruppo | R711 |
| Data5/3/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Fattore Metallo | None |
| ● a 50 Hz | 40 ... 660 V |
| ● a 60 Hz | 40 ... 660 V |
| Tempo di ritardo all'accensione | 1 ms; additionally max. one half-wave |
| Gruppo di prodotti | 3725 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85364900 |
| Famiglia di prodotti | SIRIUS 3RF2 solid-state relays and solid-state contactors |
| ultima modifica: | 6/3/2021 |
| Peso netto (kg) | 1,200 Kg |
| ● fino a 460 V | 3NA3812; These fuses have a smaller rated current than the semiconductor relays |
| metodo di fissaggio | screw fixing |
| funzione del prodotto | zero-point switching |
| Paese di origine | Germany |
| Valore massimo I2t | 6 600 A²·s |
| Certificati di prova | Marine / Shipping |
| coppia di serraggio | |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SIRIUS |
| ● durante lo stoccaggio | -55 ... +80 °C |
| Dimensioni dell'imballaggio | 173,00 x 196,00 x 137,00 |
| Descrizione del prodotto | Solid-state contactor 3-phase 3RF2 AC 51 / 50 A / 40 °C 48-600 V / 4-30 V DC 3-phase controlled screw terminal Blocking voltage 1200 V |
| temperatura ambiente | |
| grado di inquinamento | 3 |
| corrente operativa | |
| designazione del prodotto | solid-state contactor |
| temperatura di derating | 40 °C |
| ● durante il funzionamento | -25 ... +60 °C |
| progettazione del prodotto | three-phase controlled |
| ● al valore nominale DC | 30 V |
| ● per i contatti principali | |
| ● solido o intrecciato | 1.5 ... 6 mm² |
| interferenza condotta | |
| controllare la tensione di alimentazione | |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| tensione di esercizio in corrente alternata | |
| Approvazione generale del prodotto | EMC |
| tensione di alimentazione di controllo 1 | |
| designazione del tipo di prodotto | 3RF24 |
| ● a 50 Hz valore nominale | 48 ... 600 V |
| ● a 60 Hz valore nominale | 48 ... 600 V |
| ● al valore nominale AC-51 | 50 A |
| ● montaggio affiancato | Yes |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Versione modulare (EF001126) | true |
| Tempi di consegna standard franco fabbrica | 40 Day/Days |
| Supplemento per materie prime | None |
| corrente operativa minima | 500 mA |
| coppia di serraggio [lbf·in] | |
| Unità di misura delle dimensioni del pacco | MM |
| lunghezza spelata del cavo | |
| ● per il circuito di corrente principale | screw-type terminals |
| Divieto di sostanze (data) | 07/01/2006 |
| numero di articolo del produttore | |
| tipo di collegamento elettrico | |
| valore nominale della tensione di isolamento | 600 V |
| valore nominale della frequenza operativa | 50 ... 60 Hz |
| corrente inversa del tiristore | 10 mA |
| corrente di controllo al valore nominale CC | 30 mA |
| Certificati di prova di tipo/Rapporto di prova | |
| ● secondo il valore nominale UL 508 | 38 A |
| ● cavi AWG per contatti principali | 2x (14 ... 10) |
| valore nominale della resistenza alla corrente di picco | 1 150 A |
| tolleranza di frequenza di linea simmetrica | 5 Hz |
| Numero dell'articolo (numero di mercato) | 3RF2450-1AC45 |
| Potenza nominale di funzionamento NEMA (EF011960) | - |
| Tipo di tensione per l'attuazione (EF008242) | DC |
| ● per circuito ausiliario e di controllo | screw-type terminals |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| ● per contatti ausiliari e di controllo | |
| numero di contatti NC per i contatti principali | 0 |
| numero di contatti NO per i contatti principali | 3 |
| codice di riferimento secondo IEC 81346-2 | Q |
| ● a AC-51 secondo IEC 60947-4-3 | 38 A |
| numero di poli per il circuito di corrente principale | 3 |
| ● dei contatti ausiliari e di controllo | M3 |
| ● a causa di scoppio secondo IEC 61000-4-4 | 2 kV / 5 kHz behavior criterion 2 |
| progettazione della filettatura della vite di collegamento | |
| numero di contatti CO per contatti ausiliari | 0 |
| numero di contatti NC per contatti ausiliari | 0 |
| numero di contatti NO per contatti ausiliari | 0 |
| resistenza agli urti secondo IEC 60068-2-27 | 15g / 11 ms |
| tipo di sezioni trasversali dei conduttori collegabili | |
| — a trefoli fini con lavorazione dell'estremità del nucleo | 2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm² |
| ● finemente intrecciati con lavorazione dell'estremità del nucleo | 1 ... 10 mm² |
| tipo di tensione della tensione di alimentazione di controllo | DC |
| ● _2 degli accessori ordinabili | 3RF2900-0EA18 |
| Potenza nominale di funzionamento a AC-3, 400 V (EF001364) | - |
| Potenza nominale di funzionamento a AC-4, 400 V (EF008496) | - |
| resistenza alle vibrazioni secondo IEC 60068-2-6 | 2g |
| — finemente intrecciati senza lavorazione dell'estremità del nucleo | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| ● per contatti principali con morsetti a vite | 2 ... 2.5 N·m |
| Tensione di alimentazione di controllo nominale Us a CC (EF003980) | ['4', '30'] |
| ● al valore iniziale DC per il rilevamento del segnale <1> | 4 V |
| corrente di controllo alla minima tensione di alimentazione di controllo | |
| scarica elettrostatica secondo IEC 61000-4-2 | 4 kV contact discharging / 8 kV air discharging, behavior criterion 2 |
| Corrente nominale di funzionamento Ie a AC-1, 400 V (EF001393) | 50 |
| Corrente nominale di funzionamento Ie a AC-3, 400 V (EF001392) | - |
| Corrente nominale di funzionamento Ie a AC-4, 400 V (EF008495) | - |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41C / 41C |
| resistenza alla sovratensione del valore nominale del circuito principale | 6 kV |
| protezione contro i contatti accidentali sul lato anteriore secondo IEC 60529 | finger-safe, for vertical contact from the front |
| ● cavi AWG per contatti ausiliari e di controllo | 1x (AWG 20 ... 12) |
| ● al valore di fondo scala DC per il riconoscimento del segnale<0> | 1 V |
| Tensione di alimentazione di controllo nominale Us a CA 50 Hz (EF003978) | ['-', '-'] |
| Tensione di alimentazione di controllo nominale Us a CA 60 Hz (EF003979) | ['-', '-'] |
| sezione trasversale del conduttore collegabile per i contatti principali | |
| altitudine di installazione ad altezza massima sul livello del mare | 1 000 m |
| intervallo di funzionamento relativo alla tensione di esercizio in corrente alternata | |
| grado di protezione IP sul frontale secondo IEC 60529 | IP20 |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Screw connection |
| emissioni di interferenza HF condotte secondo CISPR11 | Class A for industrial environment |
| emissione di interferenza HF legata al campo secondo CISPR11 | Class A for industrial environment |
| tolleranza simmetrica relativa della frequenza operativa | 10 % |
| Numero di contatti principali come contatto normalmente aperto (EF001374) | 3 |
| ● a causa di sovratensione conduttore-terra secondo IEC 61000-4-5 | 2 kV behavior criterion 2 |
| Numero di contatti normalmente chiusi come contatto principale (EF001375) | 0 |
| ● a causa di radiazioni ad alta frequenza secondo IEC 61000-4-6 | 140 dBuV in the frequency range 0.15 ... 80 MHz, behavior criterion 1 |
| ● a causa di sovratensione conduttore-conduttore secondo IEC 61000-4-5 | 1 kV behavior criterion 2 |
| Numero di contatti ausiliari come contatto normalmente aperto (EF001376) | 0 |
| numero di articolo del produttore del fusibile gG utilizzabile con progettazione NH | |
| ● per contatti ausiliari e di controllo con morsetti a vite | 0.5 ... 0.6 N·m |
| Numero di contatti ausiliari come contatto normalmente chiuso (EF001377) | 0 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.07.2006 |
| tensione di blocco al tiristore per i contatti principali massima ammissibile | 1 200 V |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Numero AWG come sezione trasversale codificata del conduttore collegabile per i contatti principali | 14 ... 10 |
| velocità di aumento della tensione al tiristore per i contatti principali massima ammissibile | 1 000 V/µs |
| ● di fusibile R di backup per la protezione dei semiconduttori con progettazione NH utilizzabile | 3NE8018-1 |
| ● di fusibile R a gamma completa per la protezione dei semiconduttori con progettazione NH utilizzabile | 3NE1817-0 |
| perdita di potenza [W] per valore nominale della corrente senza carico quota di corrente tipica | 0.9 W |
| ● di fusibile R a gamma completa per la protezione dei semiconduttori con design cilindrico utilizzabile | 5SE1350; Maximum operating voltage 400 V! |
| ● di fusibile R di backup per la protezione dei semiconduttori con design cilindrico 14 x 51 mm utilizzabile | 3NC1450 |
| ● di fusibile R di backup per la protezione dei semiconduttori con design cilindrico 22 x 58 mm utilizzabile | 3NC2280 |
| Approvazione generale del prodottoEMCDachiarazione di conformitàConfermaCertificati di provaMarina/SpedizioneAltroCertificati di prova di tipo/Rapporto di provaConferma | General Product Approval |
