3RF2255-2AB45

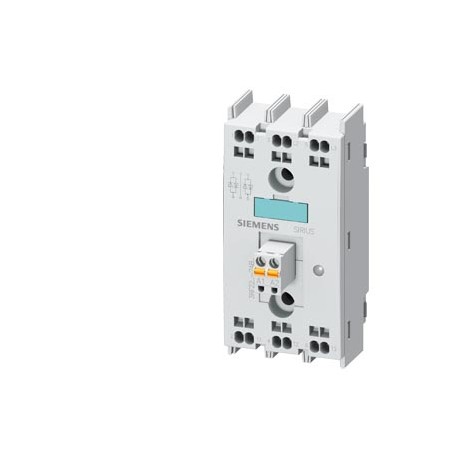

3RF2255-2AB45 SIEMENS Semiconductor relay, 3-phase 3RF2 55 A / 40 °C 48-600 V / 4-30 V DC 2-phase controlled..
$0.00USD
3154 in magazzino
Specifiche chiave
:
EAN:4011209646780
Codice UPC:754554935416
ETIM:6
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| EAN | 4011209646780 |
| Codice UPC | 754554935416 |
| ETIM | 6 |
| IDEA | 4 |
| profondità | 47 mm |
| larghezza | 45 mm |
| UNSPSC | 14 |
| eClass | 6 |
| altezza | 95 mm |
| — solido | 2x (0.5 ... 2.5 mm²) |
| ● a DC | 4 ... 30 V |
| Codice di gruppo | R711 |
| Data5/6/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Fattore Metallo | None |
| ● a 50 Hz | 40 ... 660 V |
| ● a 60 Hz | 40 ... 660 V |
| Tempo di ritardo all'accensione | 1 ms; additionally max. one half-wave |
| Gruppo di prodotti | 3725 |
| Classe di prodotto | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85364900 |
| Tempo di ritardo allo spegnimento | 1 ms; additionally max. one half-wave |
| Famiglia di prodotti | SIRIUS 3RF2 solid-state relays and solid-state contactors |
| ultima modifica: | 3/4/2021 |
| Peso netto (kg) | 0,135 Kg |
| ● fino a 460 V | 3NA3807-6; These fuses have a smaller rated current than the semiconductor relays |
| ● fino a 600 V | 3NA3805-6; These fuses have a smaller rated current than the semiconductor relays |
| portata massima | 55 A |
| metodo di fissaggio | screw fixing |
| funzione del prodotto | zero-point switching |
| Paese di origine | Germany |
| Valore massimo I2t | 1 800 A²·s |
| Certificati di prova | other |
| coppia di serraggio | |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SIRIUS |
| ● durante lo stoccaggio | -55 ... +80 °C |
| Dimensioni dell'imballaggio | 47,00 x 114,00 x 55,00 |
| Descrizione del prodotto | Semiconductor relay, 3-phase 3RF2 55 A / 40 °C 48-600 V / 4-30 V DC 2-phase controlled Spring-type terminal Blocking voltage 1200 V |
| temperatura ambiente | |
| corrente operativa | |
| designazione del prodotto | solid-state relay |
| temperatura di derating | 40 °C |
| ● durante il funzionamento | -25 ... +60 °C |
| progettazione del prodotto | two-phase controlled |
| ● per i contatti principali | |
| ● solido o intrecciato | 0.5 ... 2.5 mm² |
| interferenza condotta | |
| controllare la tensione di alimentazione | |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| tensione di esercizio in corrente alternata | |
| Approvazione generale del prodotto | EMC |
| tensione di alimentazione di controllo 1 | |
| designazione del tipo di prodotto | 3RF22 |
| ● a 50 Hz valore nominale | 48 ... 600 V |
| ● a 60 Hz valore nominale | 48 ... 600 V |
| ● al valore nominale AC-51 | 20 A |
| ● montaggio affiancato | Yes |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : EAR99 |
| Versione modulare (EF001126) | true |
| Tempi di consegna standard franco fabbrica | 40 Day/Days |
| Supplemento per materie prime | None |
| corrente operativa minima | 500 mA |
| Unità di misura delle dimensioni del pacco | MM |
| lunghezza spelata del cavo | |
| ● per il circuito di corrente principale | spring-loaded terminals |
| Divieto di sostanze (data) | 07/01/2006 |
| numero di articolo del produttore | |
| tipo di collegamento elettrico | |
| valore nominale della tensione di isolamento | 600 V |
| valore nominale della frequenza operativa | 50 ... 60 Hz |
| corrente inversa del tiristore | 10 mA |
| corrente di controllo al valore nominale CC | 30 mA |
| Certificati di prova di tipo/Rapporto di prova | Confirmation |
| ● secondo il valore nominale UL 508 | 20 A |
| ● cavi AWG per contatti principali | 2x (18 ... 14) |
| valore nominale della resistenza alla corrente di picco | 600 A |
| Numero dell'articolo (numero di mercato) | 3RF2255-2AB45 |
| Potenza nominale di funzionamento NEMA (EF011960) | - |
| Tipo di tensione per l'attuazione (EF008242) | DC |
| ● per circuito ausiliario e di controllo | spring-loaded terminals |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| ● per contatti ausiliari e di controllo | |
| numero di contatti NC per i contatti principali | 0 |
| numero di contatti NO per i contatti principali | 2 |
| codice di riferimento secondo IEC 81346-2 | Q |
| numero di poli per il circuito di corrente principale | 3 |
| coppia di serraggio della vite di fissaggio massima | 1.5 N·m |
| ● a causa di scoppio secondo IEC 61000-4-4 | 2 kV / 5 kHz behavior criterion 2 |
| progettazione della filettatura della vite di collegamento | |
| numero di contatti CO per contatti ausiliari | 0 |
| numero di contatti NC per contatti ausiliari | 0 |
| numero di contatti NO per contatti ausiliari | 0 |
| resistenza agli urti secondo IEC 60068-2-27 | 15g / 11 ms |
| tipo di sezioni trasversali dei conduttori collegabili | |
| — a trefoli fini con lavorazione dell'estremità del nucleo | 2x (0.5 ... 1.5 mm²) |
| ● finemente intrecciati con lavorazione dell'estremità del nucleo | 0.5 ... 1.5 mm² |
| tipo di tensione della tensione di alimentazione di controllo | DC |
| ● _2 degli accessori ordinabili | 3RF2900-0EA18 |
| Potenza nominale di funzionamento a AC-3, 400 V (EF001364) | - |
| Potenza nominale di funzionamento a AC-4, 400 V (EF008496) | - |
| resistenza alle vibrazioni secondo IEC 60068-2-6 | 2g |
| — finemente intrecciati senza lavorazione dell'estremità del nucleo | 2x (0.5 ... 2.5 mm²) |
| ● finemente intrecciati senza lavorazione dell'estremità del nucleo | 0.5 ... 2.5 mm² |
| ● per contatti principali con morsetti a vite | 2 ... 2.5 N·m |
| Tensione di alimentazione di controllo nominale Us a CC (EF003980) | ['4', '30'] |
| ● al valore iniziale DC per il rilevamento del segnale <1> | 4 V |
| corrente di controllo alla minima tensione di alimentazione di controllo | |
| scarica elettrostatica secondo IEC 61000-4-2 | 4 kV contact discharging / 8 kV air discharging, behavior criterion 2 |
| coppia di serraggio [lbf·in] della vite di fissaggio massima | 13 lbf·in |
| Corrente nominale di funzionamento Ie a AC-1, 400 V (EF001393) | 55 |
| Corrente nominale di funzionamento Ie a AC-3, 400 V (EF001392) | - |
| Corrente nominale di funzionamento Ie a AC-4, 400 V (EF008495) | - |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41C / 41C |
| resistenza alla sovratensione del valore nominale del circuito principale | 6 kV |
| protezione contro i contatti accidentali sul lato anteriore secondo IEC 60529 | finger-safe, for vertical contact from the front |
| ● cavi AWG per contatti ausiliari e di controllo | 1x (AWG 20 ... 12) |
| ● al valore di fondo scala DC per il riconoscimento del segnale<0> | 1 V |
| Tensione di alimentazione di controllo nominale Us a CA 50 Hz (EF003978) | ['-', '-'] |
| Tensione di alimentazione di controllo nominale Us a CA 60 Hz (EF003979) | ['-', '-'] |
| sezione trasversale del conduttore collegabile per i contatti principali | |
| altitudine di installazione ad altezza massima sul livello del mare | 1 000 m |
| intervallo di funzionamento relativo alla tensione di esercizio in corrente alternata | |
| grado di protezione IP sul frontale secondo IEC 60529 | IP20 |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Spring clamp connection |
| emissioni di interferenza HF condotte secondo CISPR11 | Class A for industrial environment |
| emissione di interferenza HF legata al campo secondo CISPR11 | Class A for industrial environment |
| tolleranza simmetrica relativa della frequenza operativa | 10 % |
| Numero di contatti principali come contatto normalmente aperto (EF001374) | 2 |
| ● a causa di sovratensione conduttore-terra secondo IEC 61000-4-5 | 2 kV behavior criterion 2 |
| Numero di contatti normalmente chiusi come contatto principale (EF001375) | 0 |
| ● a causa di radiazioni ad alta frequenza secondo IEC 61000-4-6 | 140 dBuV in the frequency range 0.15 ... 80 MHz, behavior criterion 1 |
| ● a causa di sovratensione conduttore-conduttore secondo IEC 61000-4-5 | 1 kV behavior criterion 2 |
| Numero di contatti ausiliari come contatto normalmente aperto (EF001376) | 0 |
| numero di articolo del produttore del fusibile gG utilizzabile con progettazione NH | |
| Numero di contatti ausiliari come contatto normalmente chiuso (EF001377) | 0 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.07.2006 |
| tensione di blocco al tiristore per i contatti principali massima ammissibile | 1 200 V |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Numero AWG come sezione trasversale codificata del conduttore collegabile per i contatti principali | 10 ... 14 |
| velocità di aumento della tensione al tiristore per i contatti principali massima ammissibile | 100 V/µs |
| ● di fusibile R di backup per la protezione dei semiconduttori con progettazione NH utilizzabile | 3NE8018-1 |
| ● di fusibile R a gamma completa per la protezione dei semiconduttori con progettazione NH utilizzabile | 3NE1803-0; These fuses have a smaller rated current than the semiconductor relays |
| perdita di potenza [W] per valore nominale della corrente senza carico quota di corrente tipica | 0.5 W |
| ● di fusibile R di backup per la protezione dei semiconduttori con design cilindrico 14 x 51 mm utilizzabile | 3NC1450; These fuses have a smaller rated current than the semiconductor relays |
| ● di fusibile R di backup per la protezione dei semiconduttori con design cilindrico 22 x 58 mm utilizzabile | 3NC2250; These fuses have a smaller rated current than the semiconductor relays |
| Approvazione generale del prodottoEMCDachiarazione di conformitàConfermaCertificati di provaaltroCertificati di prova di tipo/Rapporto di provaConferma | General Product Approval |
Descrizione del prodotto
SIRIUS, Three-phase solid state relay 3RF2 3RF2 55A 40 Degrees C 48-600V / 4-30V DC 2 Phases Controlled Spring Connection terminals reverse voltage 1200V. Manufactured to order. Non-Cancelable Non-Ret
