3LD2154-1TP53

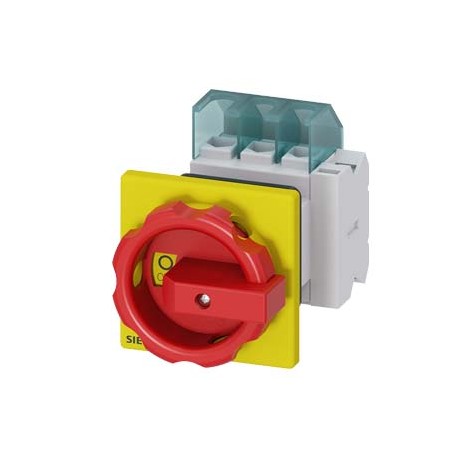

3LD2154-1TP53 SIEMENS SENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu: 25 A, o..
$0.00USD
3969 in magazzino
Specifiche chiave
:Value
EAN:4011209403895
Codice UPC:754554729923
ETIM:4
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Value | |
| EAN | 4011209403895 |
| Codice UPC | 754554729923 |
| ETIM | 4 |
| IDEA | 4 |
| Profondità | 116.5 mm |
| Larghezza | 67 mm |
| Altezza | 84 mm |
| UNSPSC | 14 |
| eClass | 6 |
| ● solido | 1x (1,5...16mm²) |
| Codice di gruppo | P360 |
| peso netto | 205 g |
| Gruppo di prezzo | 12R |
| ● massimo | 8 |
| ● minimo | 14 |
| Fattore Metallo | LAO----- |
| ● bloccato | 1x (1,5...16mm²) |
| Tipo di montaggio | Built-in unit fixed-mounted version |
| Gruppo di prodotti | 5887 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85365080 |
| Perdita di potenza [W] | |
| Famiglia di prodotti | Basic Devices |
| Tipo di dispositivo | fixed mounting |
| Tipo di interruttore | front mounted |
| Peso netto (kg) | 0,229 Kg |
| Potenza operativa | |
| numero di poli | 3 |
| ● Interruttore principale | Yes |
| ● azionamento del motore | No |
| Progettazione della maniglia | rotary operating mechanism, red/yellow |
| Paese di origine | Germany |
| Corrente di esercizio | |
| Tensione di esercizio | |
| Certificati di prova | Shipping Approval |
| ● valore iniziale | 50 Hz |
| ● interruttore di sicurezza | Yes |
| LKZ_FDB/ ID catalogo | LV10.1 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SENTRON |
| Frequenza operativa | |
| Dimensioni dell'imballaggio | 88,00 x 115,00 x 80,00 |
| Descrizione del prodotto | SENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu: 25 A, operating power / at AC-23 A 400 V: 9.5 kW, front-mounted, 1 NC, 1 NO, rotary operating mechanism, Red / yellow, Central mounting 22.5 mm of the handle |
| Designazione del prodotto | 3LD Switch disconnector |
| Classe di protezione IP | IP65 |
| Idoneità all'uso | |
| ● Trigger di tensione | No |
| ● Valore a scala reale | 60 Hz |
| Progettazione del prodotto | EMERGENCY-STOP switch |
| Progettazione del fusibile | |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| ● interruttore sezionatore | Yes |
| Approvazione generale del prodotto | Declaration of Conformity |
| Interbloccabile (EF006281) | true |
| Certificato di prova speciale | |
| ● Interruttore di arresto di emergenza | Yes |
| ● a AC-23 A / a 690 V | 6 000 |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Numero di poli (EF001391) | 3 |
| ● per contatti ausiliari | connection terminals |
| Dimensioni dell'interruttore-sezionatore | 2 |
| Tempi di consegna standard franco fabbrica | 2 Day/Days |
| Supplemento per materie prime | None |
| ● per conduttore / tipico | 1.1 W |
| Unità di misura delle dimensioni del pacco | MM |
| Estensione del prodotto / opzionale | |
| ● per il circuito di corrente principale | box terminal |
| Numero di interruttori (EF005586) | 1 |
| Frequenza di funzionamento / massima | 50 1/h |
| Tipo di collegamento elettrico | |
| ● interruttore di manutenzione/riparazione | Yes |
| Costruzione del dispositivo (EF008240) | Built-in device fixed built-in technique |
| Dimensioni del prodotto (L x P x A) | Not available |
| Azionamento motore opzionale (EF007386) | false |
| Corrente di esercizio / valore nominale | 25 A |
| Colore / dell'elemento di azionamento | red |
| Grado di protezione NEMA | 1, 3R, 4X, 12 |
| Tensione di isolamento / valore nominale | 690 V |
| ● limitato a 1 s / valore nominale | 640 A |
| Elemento di controllo del colore (EF007167) | Red |
| Progettazione del meccanismo di funzionamento | Short rotary knob |
| Azionamento motore integrato (EF006697) | false |
| Numero di blocchi della staffa / massimo | 3 |
| Versione come interruttore principale (EF006981) | true |
| ● tipo di montaggio / montaggio su guida | No |
| Tensione nominale di esercizio (EF001435) | - |
| Corrente di breve durata (Icw) | |
| Tipo di elemento di controllo (EF006976) | Short thumb-grip |
| grado di protezione IP / sul frontale | IP65 |
| Potenza di commutazione a 400 V (EF009166) | - |
| Versione come interruttore di sicurezza (EF006985) | true |
| Rilascio di tensione opzionale (EF007491) | false |
| ● a AC-3 / a 240 V / valore nominale | 4 kW |
| ● a AC-3 / a 400 V / valore nominale | 7.5 kW |
| ● a AC-3 / a 690 V / valore nominale | 7.5 kW |
| Numero dell'articolo (numero di mercato) | 3LD2154-1TP53 |
| Corrente nominale permanente Iu (EF001389) | 25.0 |
| ● a CA / a 50/60 Hz / valore nominale | 690 V |
| ● a AC-21 / a 690 V / valore nominale | 25 A |
| Temperatura ambiente / durante il funzionamento | |
| Grado di protezione (NEMA) (EF011959) | - |
| Adatto per il montaggio a pavimento (EF007243) | FALSE |
| Resistenza alla sovratensione / valore nominale | 6 kV |
| Versione come interruttore di inversione (EF009408) | false |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| Resistenza elettrica (cicli di commutazione) | |
| Corrente di esercizio / a corrente alternata / valore nominale | 25 A |
| ● a 690 V / tramite fusibile gG / valore nominale | 50 kA |
| ● a AC-21 A / a 240 V / valore nominale | 25 A |
| ● a AC-21 A / a 440 V / valore nominale | 25 A |
| ● a AC-22 A / a 240 V / valore nominale | 25 A |
| ● a AC-22 A / a 440 V / valore nominale | 25 A |
| ● a AC-22 A / a 690 V / valore nominale | 25 A |
| ● a AC-23 A / a 240 V / valore nominale | 20 A |
| ● a AC-23 A / a 400 V / valore nominale | 20 A |
| ● a AC-23 A / a 440 V / valore nominale | 20 A |
| ● a AC-23 A / a 690 V / valore nominale | 11 A |
| corrente passante / con interruttore chiuso | |
| Tipo di meccanismo di azionamento / azionamento del motore | No |
| ● Codice di riferimento / secondo DIN EN 81346-2 | SF |
| ● a 690 V / limitato a 1 s / valore nominale | 640 A |
| ● codice di riferimento / secondo DIN EN 61346-2 | S |
| Tensione nominale massima di funzionamento Ue AC (EF007355) | 690 |
| Adatto per montaggio frontale a 4 fori (EF007247) | false |
| Adatto per montaggio anteriore centrale (EF007248) | true |
| Adatto per montaggio intermedio (EF007264) | false |
| Temperatura ambiente / durante lo stoccaggio / minima | -25 °C |
| Numero di contatti CO / per contatti ausiliari | 0 |
| Numero di contatti NC / per contatti ausiliari | 1 |
| Numero di contatti NO / per contatti ausiliari | 1 |
| ● a trefoli fini / con lavorazione dell'estremità del nucleo | 1x (1,5...10mm²) |
| Spessore del gancio / delle serrature della staffa / massimo | 8 mm |
| Spessore del gancio / delle serrature della staffa / minimo | 4 mm |
| Potenza nominale di funzionamento a AC-3, 400 V (EF001364) | 7.5 |
| Grado di protezione (IP), lato frontale (EF003118) | IP65 |
| Potenza nominale di funzionamento a AC-23, 400 V (EF007027) | 0.0095 |
| Corrente nominale di breve durata ammissibile lcw (EF007050) | 0.64 |
| Versione come installazione di arresto di emergenza (EF006959) | true |
| Versione come interruttore di manutenzione/assistenza (EF006986) | true |
| Corrente di esercizio / del fusibile a monte / valore nominale | 25 A |
| Corrente nominale permanente a AC-21, 400 V (EF009165) | 25 |
| Corrente nominale permanente a AC-23, 400 V (EF011777) | - |
| Durata meccanica (cicli di commutazione) / tipica | 100 000 |
| Corrente di cortocircuito nominale condizionata Iq (EF001444) | - |
| ● a AC-23 A / a 400 V / a 50/60 Hz / valore nominale | 9.5 kW |
| ● Funzione del prodotto / può essere bloccato in posizione OFF | Yes |
| Adatto per l'installazione nel quadro di distribuzione (EF007262) | false |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Frame clamp |
| ● Tipo di montaggio / montaggio frontale con attacco a 4 fori | No |
| ● a 440 V / per interruttore combinato + fusibile gG / massimo | 3.5 kA |
| Tensione di isolamento / dell'interruttore ausiliario / valore nominale | 500 V |
| ● Tipo di montaggio / montaggio frontale con attacco centrale | Yes |
| Corrente continua / del contatto ausiliario / valore nominale | 10 A |
| Tensione di esercizio / dei contatti ausiliari / in corrente alternata / massima | 500 V |
| Numero di contatti ausiliari come contatto di commutazione (EF003531) | 0 |
| ● per la protezione da cortocircuito del circuito principale / richiesto | fuse gL/gG: 25 A |
| Versione display / per indicatore di posizione interruttore azionamento manuale | 1 ON - 0 OFF |
| Numero di contatti ausiliari come contatto normalmente aperto (EF001376) | 1 |
| Numero AWG / come sezione trasversale del conduttore collegabile codificata / solido | |
| Corrente di cortocircuito condizionale / con protezione fusibile lato linea | |
| Numero di contatti ausiliari come contatto normalmente chiuso (EF001377) | 1 |
| Tipo di sezioni trasversali dei conduttori collegabili / per conduttore in rame | |
| ● per la protezione da cortocircuito dell'interruttore ausiliario / richiesto | fuse gL/gG: 10 A |
| Tipo di sezioni dei conduttori collegabili / per contatti ausiliari | |
| ● a 690 V / per interruttore combinato + fusibile gG / massimo consentito | 3.5 kA |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Given |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● per valore nominale della corrente / in corrente alternata / in stato di funzionamento a caldo / per polo | 1.1 W |
| Numero di contatti CO collegabili / per contatti ausiliari / collegabili / massimo | 0 |
| Numero di contatti NC collegabili / per contatti ausiliari / collegabili / massimo | 1 |
| Numero di contatti NA collegabili / per contatti ausiliari / collegabili / massimo | 1 |
| Valore I2t / con interruttore chiuso / a 690 V / per interruttore combinato + fusibile gG / massimo | 4 kA2.s |
| Valore I2t passante / con interruttore chiuso / a 440 V / per interruttore combinato + fusibile gG / massimo | 4 kA2.s |
| Approvazione generale del prodottoDichiarazione di conformitàVarieCertificati di provaApprovazione di spedizioneAltroCertificato di prova specialeConferme ambientali | General Product Approval |
