Disponibile Prodotto più richiesto
3KL6140-1GB00

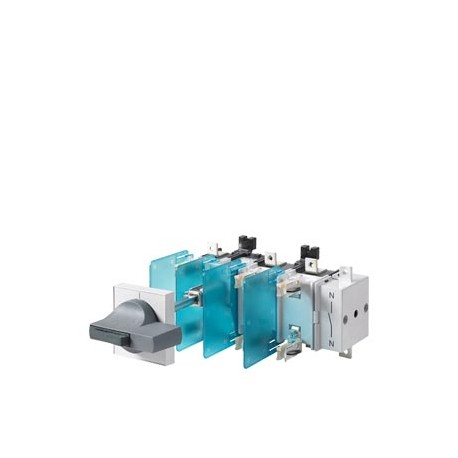

3KL6140-1GB00 SIEMENS Switch disconnector with fuse in new design Iu 630 A, Ue 690 V, 4-pole for LV HRC fuse..
$0.00USD
3828 in magazzino
Specifiche chiave
:Value
EAN:4011209739147
Codice UPC:Not available
ETIM:4
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Value | |
| EAN | 4011209739147 |
| Codice UPC | Not available |
| ETIM | 4 |
| Profondità | 240 mm |
| Note | Sucessor:3KF5463-0MF11, different dimensions, some deviating technical values. |
| Larghezza | 399 mm |
| Altezza | 270 mm |
| UNSPSC | 14 |
| eClass | 6 |
| versione | Complete version with rotary operating mechanism |
| ● 400 V | 50 kA |
| ● 500 V | 50 kA |
| Codice di gruppo | P360 |
| Tipo di progettazione | For mounting and installation |
| Sistema di fusibili | LV HRC fuse |
| Gruppo di prezzo | 12S |
| ● massimo | 55 °C |
| ● minimo | -25 °C |
| Fattore Metallo | LAO----- |
| Tipo di montaggio | fixed mounted |
| Gruppo di prodotti | 5853 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85362090 |
| Famiglia di prodotti | Not available |
| Peso netto (kg) | 17,340 Kg |
| Potenza operativa | |
| numero di poli | 4 |
| tipo di tensione | AC/DC |
| Paese di origine | Great Britain |
| Tensione di esercizio | |
| posizione di montaggio | any |
| LKZ_FDB/ ID catalogo | LV10.1 |
| Data di entrata in vigore del PLM | Product phase-out since: 31.08.2018 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SENTRON |
| Dimensioni dell'imballaggio | 320,00 x 420,00 x 325,00 |
| Descrizione del prodotto | Switch disconnector with fuse in new design Iu=630 A, Ue = 690 V, 4-pole for LV HRC fuse Sz. 3 4th pole selectable, without Fuse with door operating mechanism 8UC7 Handle dark blue/blue-green Basic masking frame light gray |
| Designazione del prodotto | Switch disconnector |
| Classe di protezione IP | IP00 |
| Progettazione del prodotto | With 3KL fuses |
| ● AC-21 A / a 400 V | 630 A |
| ● AC-21 A / a 500 V | 630 A |
| ● AC-21 B / a 400 V | 630 A |
| ● AC-21 B / a 500 V | 630 A |
| ● AC-22 A / a 400 V | 630 A |
| ● AC-22 A / a 500 V | 630 A |
| ● AC-22 B / a 400 V | 630 A |
| ● AC-22 B / a 500 V | 630 A |
| ● bloccato / massimo | 480 mm² |
| Ciclo di vita del prodotto (PLM) | PM400:Phase Out Started |
| ● a CC / valore nominale | 440 V |
| Approvazione generale del prodotto | Declaration of Conformity |
| Interbloccabile (EF006281) | true |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Numero di poli (EF001391) | 4 |
| Dimensione del collegamento di disconnessione | 3 and 2 |
| certificato di idoneità | CE |
| Caratteristica del prodotto / interblocco | Yes |
| Tempi di consegna standard franco fabbrica | 15 Day/Days |
| Supplemento per materie prime | None |
| Unità di misura delle dimensioni del pacco | MM |
| Numero di interruttori (EF005586) | - |
| Costruzione del dispositivo (EF008240) | Built-in device fixed built-in technique |
| Dimensioni del prodotto (L x P x A) | Not available |
| Azionamento motore opzionale (EF007386) | false |
| Corrente di esercizio / valore nominale | 630 A |
| Corrente continua / valore nominale | 630 A |
| Tensione di isolamento / valore nominale | 1 000 V |
| Tipo di collegamento, circuito principale | flat pad connection, M12 |
| Elemento di controllo del colore (EF007167) | - |
| Progettazione del meccanismo di funzionamento | manual operating mechanism |
| Azionamento motore integrato (EF006697) | false |
| Versione come interruttore principale (EF006981) | true |
| ● tipo di montaggio / montaggio su guida | No |
| Tensione nominale di esercizio (EF001435) | - |
| Tipo di elemento di controllo (EF006976) | Other |
| Potenza di commutazione a 400 V (EF009166) | - |
| Versione come interruttore di sicurezza (EF006985) | true |
| Rilascio di tensione opzionale (EF007491) | false |
| Temperatura ambiente / durante lo stoccaggio | |
| Numero dell'articolo (numero di mercato) | 3KL6140-1GB00 |
| Corrente nominale permanente Iu (EF001389) | 630.0 |
| ● a CA / a 50/60 Hz / valore nominale | 690 V |
| Temperatura ambiente / durante il funzionamento | |
| Grado di protezione (NEMA) (EF011959) | - |
| Progettazione dell'interruttore di carico / Forma della striscia | No |
| Adatto per il montaggio a pavimento (EF007243) | FALSE |
| Resistenza alla sovratensione / valore nominale | 8 000 V |
| Versione come interruttore di inversione (EF009408) | - |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| Corrente di cortocircuito nominale condizionale | |
| ● a AC-23 A / a 500 V / valore nominale | 335 000 W |
| Numero di poli / per circuito di corrente principale | 4 |
| Corrente di esercizio / a AC-21 / valore nominale | 630 A |
| Tipo di meccanismo di azionamento / azionamento del motore | No |
| ● codice di riferimento / secondo DIN EN 61346-2 | Q |
| Tensione nominale massima di funzionamento Ue AC (EF007355) | 690 |
| Adatto per montaggio frontale a 4 fori (EF007247) | false |
| Adatto per montaggio anteriore centrale (EF007248) | false |
| Adatto per montaggio intermedio (EF007264) | false |
| Numero di contatti CO / per contatti ausiliari | 0 |
| Numero di contatti NC / per contatti ausiliari | 0 |
| Numero di contatti NO / per contatti ausiliari | 0 |
| Potenza nominale di funzionamento a AC-3, 400 V (EF001364) | - |
| Grado di protezione (IP), lato frontale (EF003118) | IP00 |
| Potenza nominale di funzionamento a AC-23, 400 V (EF007027) | 335.0 |
| ● nella categoria di utilizzo / AC-21 A / a 400 V | 50 kA |
| ● nella categoria di utilizzo / AC-21 A / a 500 V | 50 kA |
| ● nella categoria di utilizzo / AC-21 B / a 400 V | 50 kA |
| ● nella categoria di utilizzo / AC-21 B / a 500 V | 50 kA |
| ● nella categoria di utilizzo / AC-22 A / a 400 V | 50 kA |
| ● nella categoria di utilizzo / AC-22 A / a 500 V | 50 kA |
| ● nella categoria di utilizzo / AC-22 B / a 400 V | 50 kA |
| ● nella categoria di utilizzo / AC-22 B / a 500 V | 50 kA |
| Corrente nominale di breve durata ammissibile lcw (EF007050) | - |
| Versione come installazione di arresto di emergenza (EF006959) | false |
| Versione come interruttore di manutenzione/assistenza (EF006986) | true |
| Corrente nominale permanente a AC-21, 400 V (EF009165) | - |
| Corrente nominale permanente a AC-23, 400 V (EF011777) | 630 |
| Corrente nominale Ie / massima / in categoria di utilizzo | |
| Corrente di cortocircuito nominale condizionata Iq (EF001444) | - |
| ● a AC-23 A / a 400 V / a 50/60 Hz / valore nominale | 335 000 W |
| ● a AC-23 A / a 690 V / a 50/60 Hz / valore nominale | 425 000 W |
| Sezione trasversale del conduttore collegabile / per contatti principali | |
| Adatto per l'installazione nel quadro di distribuzione (EF007262) | false |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Other |
| ● Tipo di montaggio / montaggio frontale con attacco a 4 fori | No |
| ● Tipo di montaggio / montaggio frontale con attacco centrale | No |
| Numero di contatti ausiliari come contatto di commutazione (EF003531) | 0 |
| Numero di contatti ausiliari come contatto normalmente aperto (EF001376) | 0 |
| Numero di contatti ausiliari come contatto normalmente chiuso (EF001377) | 0 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.06.2007 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Potenza dissipata [W] / per valore nominale della corrente / in corrente alternata / in stato di funzionamento a caldo / per polo | 46.7 W |
| Corrente passante / I2 t / massima ammissibile / nella categoria di utilizzo / AC-22 B / a 400 V | 5 400 000 A²·s |
| Approvazione generale del prodottoDichiarazione di conformitàCertificati di provaApprovazione di spedizioneAltroCertificato di prova specialeConferme ambientali | General Product Approval |
