Disponibile Prodotto più richiesto
3KL5530-1GG01

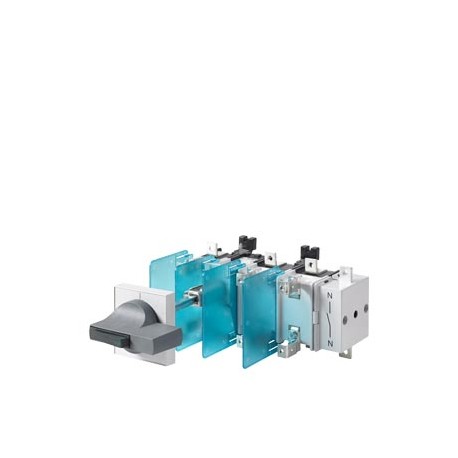

3KL5530-1GG01 SIEMENS Switch disconnector with fuse in new design Iu 250 A, Ue 690 V, 3-pole for BS88 fuse f..
$0.00USD
3099 in magazzino
Specifiche chiave
:Value
EAN:4011209739215
Codice UPC:Not available
ETIM:4
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Value | |
| EAN | 4011209739215 |
| Codice UPC | Not available |
| ETIM | 4 |
| Profondità | 209 mm |
| Note | Sucessor:3KF3325-0MF11, different dimensions, some deviating technical values. |
| Larghezza | 247 mm |
| Altezza | 160 mm |
| UNSPSC | 14 |
| eClass | 6 |
| versione | Complete version with rotary operating mechanism |
| ● 400 V | 80 kA |
| ● 500 V | 80 kA |
| Codice di gruppo | P360 |
| Tipo di progettazione | For mounting and installation |
| Sistema di fusibili | fuses according to BS 88 |
| Gruppo di prezzo | 12S |
| ● massimo | 55 °C |
| ● minimo | -25 °C |
| Fattore Metallo | LAO----- |
| Varie | |
| Tipo di montaggio | fixed mounted |
| Gruppo di prodotti | 5853 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85362090 |
| Famiglia di prodotti | Not available |
| Peso netto (kg) | 4,500 Kg |
| Potenza operativa | |
| numero di poli | 3 |
| tipo di tensione | AC/DC |
| Paese di origine | Germany |
| Tensione di esercizio | |
| posizione di montaggio | any |
| LKZ_FDB/ ID catalogo | LV10.1 |
| Data di entrata in vigore del PLM | Product phase-out since: 31.08.2018 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SENTRON |
| Dimensioni dell'imballaggio | 209,00 x 309,00 x 252,00 |
| Descrizione del prodotto | Switch disconnector with fuse in new design Iu=250 A, Ue = 690 V, 3-pole for BS88 fuse form B1/B3 with door operating mechanism 8UC7 Handle dark blue/blue-green Basic masking frame light gray |
| Designazione del prodotto | Switch disconnector |
| Classe di protezione IP | IP00 |
| Progettazione del prodotto | With 3KL fuses |
| ● AC-21 A / a 400 V | 250 A |
| ● AC-21 A / a 500 V | 250 A |
| ● AC-21 B / a 400 V | 250 A |
| ● AC-21 B / a 500 V | 250 A |
| ● AC-22 A / a 400 V | 250 A |
| ● AC-22 A / a 500 V | 250 A |
| ● AC-22 B / a 400 V | 250 A |
| ● AC-22 B / a 500 V | 250 A |
| ● bloccato / massimo | 150 mm² |
| Ciclo di vita del prodotto (PLM) | PM400:Phase Out Started |
| ● a CC / valore nominale | 440 V |
| Interbloccabile (EF006281) | true |
| Dichiarazione di conformità | Test Certificates |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Numero di poli (EF001391) | 3 |
| Dimensione del collegamento di disconnessione | Form B1-B3 |
| certificato di idoneità | CE |
| Caratteristica del prodotto / interblocco | Yes |
| Tempi di consegna standard franco fabbrica | 15 Day/Days |
| Supplemento per materie prime | None |
| Unità di misura delle dimensioni del pacco | MM |
| Numero di interruttori (EF005586) | - |
| Costruzione del dispositivo (EF008240) | Built-in device fixed built-in technique |
| Dimensioni del prodotto (L x P x A) | Not available |
| Azionamento motore opzionale (EF007386) | false |
| Corrente di esercizio / valore nominale | 250 A |
| Corrente continua / valore nominale | 250 A |
| Tensione di isolamento / valore nominale | 1 000 V |
| Tipo di collegamento, circuito principale | flat pad connection, M10 |
| Elemento di controllo del colore (EF007167) | - |
| Progettazione del meccanismo di funzionamento | manual operating mechanism |
| Azionamento motore integrato (EF006697) | false |
| Versione come interruttore principale (EF006981) | true |
| ● tipo di montaggio / montaggio su guida | No |
| Tensione nominale di esercizio (EF001435) | - |
| Tipo di elemento di controllo (EF006976) | Other |
| Potenza di commutazione a 400 V (EF009166) | - |
| Versione come interruttore di sicurezza (EF006985) | true |
| Rilascio di tensione opzionale (EF007491) | false |
| Temperatura ambiente / durante lo stoccaggio | |
| Numero dell'articolo (numero di mercato) | 3KL5530-1GG01 |
| Corrente nominale permanente Iu (EF001389) | 250.0 |
| ● a CA / a 50/60 Hz / valore nominale | 690 V |
| Temperatura ambiente / durante il funzionamento | |
| Grado di protezione (NEMA) (EF011959) | - |
| Progettazione dell'interruttore di carico / Forma della striscia | No |
| Adatto per il montaggio a pavimento (EF007243) | FALSE |
| Resistenza alla sovratensione / valore nominale | 8 000 V |
| Versione come interruttore di inversione (EF009408) | - |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| Corrente di cortocircuito nominale condizionale | |
| ● a AC-23 A / a 500 V / valore nominale | 132 000 W |
| Numero di poli / per circuito di corrente principale | 3 |
| Corrente di esercizio / a AC-21 / valore nominale | 250 A |
| Tipo di meccanismo di azionamento / azionamento del motore | No |
| ● codice di riferimento / secondo DIN EN 61346-2 | Q |
| Tensione nominale massima di funzionamento Ue AC (EF007355) | 690 |
| Adatto per montaggio frontale a 4 fori (EF007247) | false |
| Adatto per montaggio anteriore centrale (EF007248) | false |
| Adatto per montaggio intermedio (EF007264) | false |
| Numero di contatti CO / per contatti ausiliari | 0 |
| Numero di contatti NC / per contatti ausiliari | 0 |
| Numero di contatti NO / per contatti ausiliari | 0 |
| Potenza nominale di funzionamento a AC-3, 400 V (EF001364) | - |
| Grado di protezione (IP), lato frontale (EF003118) | IP00 |
| Potenza nominale di funzionamento a AC-23, 400 V (EF007027) | 132.0 |
| ● nella categoria di utilizzo / AC-21 A / a 400 V | 80 kA |
| ● nella categoria di utilizzo / AC-21 A / a 500 V | 80 kA |
| ● nella categoria di utilizzo / AC-21 B / a 400 V | 80 kA |
| ● nella categoria di utilizzo / AC-21 B / a 500 V | 80 kA |
| ● nella categoria di utilizzo / AC-22 A / a 400 V | 80 kA |
| ● nella categoria di utilizzo / AC-22 A / a 500 V | 80 kA |
| ● nella categoria di utilizzo / AC-22 B / a 400 V | 80 kA |
| ● nella categoria di utilizzo / AC-22 B / a 500 V | 80 kA |
| Corrente nominale di breve durata ammissibile lcw (EF007050) | - |
| Versione come installazione di arresto di emergenza (EF006959) | false |
| Versione come interruttore di manutenzione/assistenza (EF006986) | true |
| Corrente nominale permanente a AC-21, 400 V (EF009165) | - |
| Corrente nominale permanente a AC-23, 400 V (EF011777) | 250 |
| Corrente nominale Ie / massima / in categoria di utilizzo | |
| Corrente di cortocircuito nominale condizionata Iq (EF001444) | - |
| ● a AC-23 A / a 400 V / a 50/60 Hz / valore nominale | 132 000 W |
| ● a AC-23 A / a 690 V / a 50/60 Hz / valore nominale | 185 000 W |
| Sezione trasversale del conduttore collegabile / per contatti principali | |
| Adatto per l'installazione nel quadro di distribuzione (EF007262) | false |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Other |
| ● Tipo di montaggio / montaggio frontale con attacco a 4 fori | No |
| ● Tipo di montaggio / montaggio frontale con attacco centrale | No |
| Numero di contatti ausiliari come contatto di commutazione (EF003531) | 0 |
| Numero di contatti ausiliari come contatto normalmente aperto (EF001376) | 0 |
| Numero di contatti ausiliari come contatto normalmente chiuso (EF001377) | 0 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.06.2007 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Potenza dissipata [W] / per valore nominale della corrente / in corrente alternata / in stato di funzionamento a caldo / per polo | 11 W |
| Corrente passante / I2 t / massima ammissibile / nella categoria di utilizzo / AC-22 B / a 400 V | 1 000 000 A²·s |
| Dichiarazione di conformitàCertificati di provaApprovazione di spedizioneAltroCertificato di prova specialeConferme ambientaliAltroVarie | Declaration of Conformity |
Descrizione del prodotto
More details
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
