Disponibile Prodotto più richiesto
3KC9000-8TL40

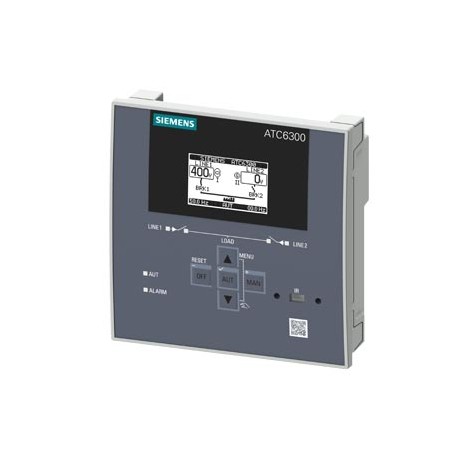

3KC9000-8TL40 SIEMENS SENTRON 3KC ATC6300 LCD 144x144 mm Transfer control device for control of MCCB, ACB, L..
$0.00USD
3182 in magazzino
Specifiche chiave
:Miscellaneous
EAN:4001869562490
Codice UPC:Not available
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Miscellaneous | |
| EAN | 4001869562490 |
| Codice UPC | Not available |
| ETIM | 5 |
| profondità | 43.3 mm |
| larghezza | 144 mm |
| UNSPSC | 15 |
| eClass | 6 |
| altezza | 144 mm |
| Codice di gruppo | P360 |
| peso netto | 600 g |
| ● massimo | 70 °C |
| ● minimo | -30 °C |
| Conferma | |
| Data5/5/2022 | |
| Fattore Metallo | None |
| Gruppo di prodotti | 5380 |
| Classe di prodotto | D: products made to order / customer's specifications, requiring engineering services, which cannot be re-used or utilized (design to customer) |
| Unità di quantità | 1 Piece |
| ● lato posteriore | IP20 |
| Codice delle merci | 85389091 |
| Famiglia di prodotti | SENTRON Transfer Control Devices |
| tensione del segnale | |
| Peso netto (kg) | 0,647 Kg |
| numero di slot | 2 |
| tempo di ritardo di ingresso | 0.05 s |
| ● sul davanti | IP40 |
| Paese di origine | Italy |
| LKZ_FDB/ ID catalogo | LV10 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SENTRON |
| Dimensioni dell'imballaggio | 150,00 x 183,00 x 127,00 |
| Descrizione del prodotto | SENTRON 3KC ATC6300; LCD; 144x144 mm; Transfer control device for control of MCCB, ACB, LBS; for load transfer between main and standby power supply Control panel instrument; Un 100...240 V AC 50/60 Hz, 110...250 V DC; Un 12...24 V DC Rated voltage Ue: 100...480 V AC 50/60 Hz; screw terminal connection Expandable by maximum 2 additional modules |
| designazione del prodotto | Accessories for transfer switching equipment |
| classe di protezione IP | |
| ● a corrente alternata / massima | 264 V |
| ● a CA / minimo | 90 V |
| ● a CC / massimo | 300 V |
| ● a DC / minimo | 93.5 V |
| categoria di sovratensione | 3 |
| ● a CA / a 240 V | 3.8 W |
| progettazione del prodotto | 3KC ATC6300 |
| temperatura di esercizio | |
| ● a 12 V / massimo | 3.2 W |
| ● a 24 V / massimo | 2.9 W |
| ● valore nominale finale | 24 V |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| ● valore nominale iniziale | 12 V |
| Approvazione generale del prodotto | EMC |
| numero di ingressi digitali | 6 |
| Dichiarazione di conformità | other |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| numero di fasi monitorate | 3 |
| Tempi di consegna standard franco fabbrica | 2 Day/Days |
| Supplemento per materie prime | None |
| Unità di misura delle dimensioni del pacco | MM |
| tipo di collegamento elettrico | Removable/plug-in |
| ● a CA / valore nominale finale | 240 V |
| ● a CC / valore nominale finale | 250 V |
| ● a CC / a 250 V / massimo | 3.6 W |
| ● a CA / valore nominale iniziale | 100 V |
| ● a CC / valore nominale iniziale | 110 V |
| frequenza di funzionamento / valore nominale | |
| ● progettazione dell'ingresso di commutazione | Negative |
| sezione trasversale del conduttore collegabile | |
| perdita di potenza [W] / con alimentazione CC | |
| tensione di alimentazione / a alimentatore CC | |
| ● a DC-1 / a 30 V / valore nominale | 8 A |
| temperatura ambiente / durante lo stoccaggio | |
| ● a AC-1 / a 250 V / valore nominale | 8 A |
| Numero dell'articolo (numero di mercato) | 3KC9000-8TL40 |
| corrente consumata / con alimentazione CC | |
| corrente di uscita / alle uscite del relè | |
| ● a AC-15 / a 250 V / valore nominale | 1.5 A |
| ● con 1 modulo di espansione / massimo | 180 ms |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| ● con 2 moduli di espansione / massimo | 120 ms |
| Tipo di accessorio/ricambio (EF000215) | - |
| caratteristica del prodotto / del materiale di rivestimento | Polycarbonate |
| tempo di commutazione / del dispositivo di controllo | 50 ms |
| ● senza moduli di espansione / massimo | 250 ms |
| codice di riferimento / secondo EN 61346-2 | K |
| ● per segnale <0> / a CC / valore nominale | 2 V |
| ● per segnale <1> / a CC / valore nominale | 3.4 V |
| perdita di potenza [W] / all'alimentazione ausiliaria | |
| tipo di classificazione del contatto / secondo NEMA | B300 |
| numero di contatti CO / per contatti ausiliari | 1 |
| numero di contatti NC / per contatti ausiliari | 0 |
| numero di contatti NO / per contatti ausiliari | 6 |
| tensione di alimentazione / dell'alimentazione ausiliaria | |
| periodo di funzionamento / senza alimentazione ausiliaria | 300 s |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 14N / 1CL |
| profondità di installazione / con modulo di espansione / massima | 73 mm |
| coppia di serraggio / con morsetti a vite / massima | 0.56 N·m |
| Numero AWG / come sezione trasversale del conduttore collegabile codificata | |
| sezione trasversale del conduttore collegabile / secondo UL 508 | |
| numero di uscite / come elemento di commutazione a contatto | 7 |
| corrente di ingresso / all'ingresso digitale / con segnale <0> / massimo | 8 mA |
| tensione di isolamento (Ui) / delle uscite relè / valore nominale | 250 V |
| resistenza elettrica (cicli di commutazione) / delle uscite dei relè | 100 000 |
| durata meccanica (cicli di commutazione) / delle uscite relè | 10 000 000 |
| coppia di serraggio [lbf·in] / con terminali a vite / massima | 5 lbf·in |
| tensione di uscita / alle uscite relè / in corrente alternata / valore nominale massimo | 250 V |
| componente del prodotto / dell'orologio hardware in tempo reale / batteria di backup | Yes |
| tensione di tenuta ad impulso (Uimp) / delle uscite relè / valore nominale | 4 000 V |
| tensione di tenuta alla frequenza di rete / all'alimentazione ausiliaria / a corrente alternata | 3 000 V |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.10.2017 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| tensione di isolamento (Ui) / all'alimentazione ausiliaria / in CA / valore nominale | 250 V |
| durata dell'immunità alle interferenze / contro cali/buchi di tensione / a corrente alternata / a 220 V | |
| Numero AWG / come sezione trasversale del conduttore collegabile codificata / secondo UL 508 | |
| potenza apparente assorbita / all'alimentazione ausiliaria / a corrente alternata / a 240 V / massima | 9.5 VA |
| tensione di tenuta ad impulso (Uimp) / dell'alimentazione ausiliaria / in corrente alternata / valore nominale | 6 000 V |
| capacità di commutazione corrente / alle uscite relè / a CC / a 30 V / secondo UL 508 | 1 A |
| Approvazione generale del prodottoEMCDichiarazione di conformitàConfermaVarieDichiarazione di conformità del Regno UnitoDichiarazione di conformitàaltroVarie | General Product Approval |
Descrizione del prodotto
SENTRON ATC 6300; LCD;144x144;. Manufactured to customer specifications. Non-Cancelable Non-Returnable.
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Confirmation
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
