Disponibile Prodotto più richiesto
3KC4348-0FA21-0AA3

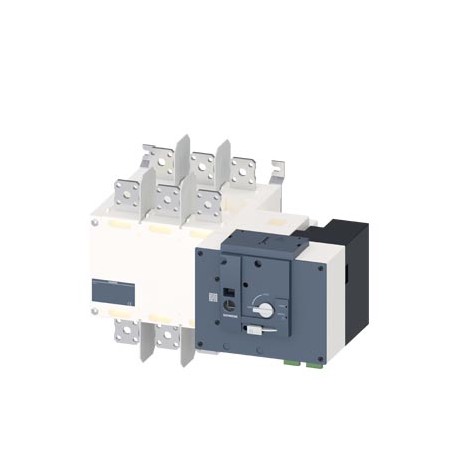

3KC4348-0FA21-0AA3 SIEMENS SENTRON, transfer switching equipment 3KC, remotely operated, RTSE, 3-pole, Iu: 8..
$0.00USD
4306 in magazzino
Specifiche chiave
:Value
EAN:4001869527536
Codice UPC:Not available
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Value | |
| EAN | 4001869527536 |
| Codice UPC | Not available |
| ETIM | 5 |
| Profondità | 439.5 mm |
| Larghezza | 504 mm |
| Altezza | 370 mm |
| UNSPSC | 15 |
| eClass | 6 |
| Valore I2t | |
| Codice di gruppo | P360 |
| peso netto | 27 900 g |
| Gruppo di prezzo | 12S |
| ● massimo | 332 V |
| ● minimo | 166 V |
| Fattore Metallo | None |
| Progettazione del relè | 1 relay: 1NO, 2A 250 VAC or 2A 24 VDC. |
| Tipo di montaggio | screw fixing |
| Gruppo di prodotti | 5380 |
| Classe di prodotto | B: return restricted, please contact your Siemens partner/contact |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85365080 |
| Perdita di potenza [W] | |
| Famiglia di prodotti | Basic Devices |
| Tipo di dispositivo | fixed mounting |
| Peso netto (kg) | 43,500 Kg |
| Potenza operativa | |
| numero di poli | 3 |
| ● Interruttore principale | Yes |
| ● azionamento del motore | No |
| ● valore nominale | 1 000 V |
| Progettazione della maniglia | Handle |
| Tempo di ritardo in ingresso | 0.046 s |
| Paese di origine | France |
| Corrente di esercizio | |
| Tensione di esercizio | |
| ● interruttore di sicurezza | No |
| Corrente continua | |
| Tensione di isolamento | |
| LKZ_FDB/ ID catalogo | LV10 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SENTRON |
| Grado di inquinamento | 3 |
| Dimensioni dell'imballaggio | 600,00 x 800,00 x 730,00 |
| Descrizione del prodotto | SENTRON, transfer switching equipment 3KC, remotely operated, RTSE, 3-pole, Iu: 800 A, Ue AC: 415 V, Ie at AC-33 B at 415 V: 800 A, Ie at AC-23 A at 690 V: 630 A, screw mounting, motorized operating mechanism, at the right end, long handle, busbar connection |
| Designazione del prodotto | 3KC transfer switching equipment |
| Classe di protezione IP | IP00 |
| Idoneità all'uso | |
| ● Trigger di tensione | No |
| categoria di sovratensione | IV |
| Progettazione del prodotto | remote-controlled |
| ● per barra di rame | 2x50x5 |
| Tensione di alimentazione / a corrente alternata | |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| ● interruttore sezionatore | Yes |
| Approvazione generale del prodotto | Declaration of Conformity |
| Interbloccabile (EF006281) | true |
| Durata dell'impulso / minima | 0.06 s |
| numero di ingressi digitali | 5 |
| ● Interruttore di arresto di emergenza | No |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : N |
| Numero di poli (EF001391) | 3 |
| Caratteristica del prodotto / interblocco | Yes |
| Tempi di consegna standard franco fabbrica | 5 Day/Days |
| Supplemento per materie prime | None |
| ● a 40 °C / valore nominale | 800 A |
| ● a 50 °C / valore nominale | 800 A |
| ● a 60 °C / valore nominale | 800 A |
| ● a 70 °C / valore nominale | 800 A |
| Unità di misura delle dimensioni del pacco | MM |
| Estensione del prodotto / opzionale | |
| Progettazione dell'ingresso di commutazione | Connected with control terminal |
| Numero di interruttori (EF005586) | - |
| Tipo di meccanismo di guida | motorized operating mechanism |
| ● interruttore di manutenzione/riparazione | Yes |
| Costruzione del dispositivo (EF008240) | Built-in device fixed built-in technique |
| Dimensioni del prodotto (L x P x A) | Not available |
| Azionamento motore opzionale (EF007386) | false |
| Corrente di esercizio / valore nominale | 800 A |
| Elemento di controllo del colore (EF007167) | Black |
| Progettazione del meccanismo di funzionamento | Long rotary knob |
| Azionamento motore integrato (EF006697) | true |
| Frequenza di funzionamento / valore nominale | |
| Versione come interruttore principale (EF006981) | true |
| ● tipo di montaggio / montaggio su guida | No |
| Tensione nominale di esercizio (EF001435) | ['166.0', '332.0'] |
| Tipo di elemento di controllo (EF006976) | Long turning handle |
| ● a CA / a 230 V / Valore nominale | 0.8 A |
| Potenza di commutazione a 400 V (EF009166) | - |
| Versione come interruttore di sicurezza (EF006985) | false |
| Rilascio di tensione opzionale (EF007491) | false |
| Temperatura ambiente / durante lo stoccaggio | |
| Estensione di prodotto / Interruttore ausiliario | Yes |
| Numero dell'articolo (numero di mercato) | 3KC4348-0FA21-0AA3 |
| Corrente nominale permanente Iu (EF001389) | 800.0 |
| ● a CA / a 50/60 Hz / valore nominale | 415 V |
| ● a AC-21 / a 500 V / valore nominale | 800 A |
| ● a AC-21 / a 690 V / valore nominale | 800 A |
| Temperatura ambiente / durante il funzionamento | |
| Grado di protezione (NEMA) (EF011959) | Other |
| Adatto per il montaggio a pavimento (EF007243) | FALSE |
| Versione come interruttore di inversione (EF009408) | - |
| Obbligo di ritiro dei RAEE (2012/19/UE) | Yes |
| ● classe di protezione IP / sul frontale | IP00 |
| Corrente di esercizio / a corrente alternata / valore nominale | 800 A |
| Corrente di esercizio / a CC / valore nominale | 800 A |
| ● a 415 V / tramite fusibile gG / valore nominale | 50 kA |
| ● a AC-21 A / a 415 V / valore nominale | 800 A |
| ● a AC-21 B / a 415 V / valore nominale | 800 A |
| ● a AC-21 B / a 500 V / valore nominale | 800 A |
| ● a AC-21 B / a 690 V / valore nominale | 800 A |
| ● a AC-22 A / a 415 V / valore nominale | 800 A |
| ● a AC-22 A / a 500 V / valore nominale | 630 A |
| ● a AC-22 A / a 690 V / valore nominale | 630 A |
| ● a AC-22 B / a 415 V / valore nominale | 800 A |
| ● a AC-22 B / a 500 V / valore nominale | 630 A |
| ● a AC-22 B / a 690 V / valore nominale | 630 A |
| ● a AC-23 A / a 415 V / valore nominale | 800 A |
| ● a AC-23 A / a 500 V / valore nominale | 630 A |
| ● a AC-23 A / a 690 V / valore nominale | 630 A |
| ● a AC-23 B / a 415 V / valore nominale | 800 A |
| ● a AC-23 B / a 690 V / valore nominale | 630 A |
| ● a AC-31 B / a 415 V / valore nominale | 800 A |
| ● a AC-32 B / a 415 V / valore nominale | 800 A |
| ● a AC-33 B / a 415 V / valore nominale | 800 A |
| ● a DC-21 A / a 220 V / valore nominale | 800 A |
| ● a DC-21 A / a 440 V / valore nominale | 800 A |
| ● a DC-22 A / a 220 V / valore nominale | 800 A |
| ● a DC-22 A / a 440 V / valore nominale | 800 A |
| ● a DC-23 A / a 220 V / valore nominale | 800 A |
| ● a DC-23 A / a 440 V / valore nominale | 800 A |
| corrente passante / con interruttore chiuso | |
| ● a AC-33 iB / a 415 V / valore nominale | 800 A |
| Tipo di meccanismo di azionamento / azionamento del motore | Yes |
| ● Codice di riferimento / secondo DIN EN 81346-2 | Q |
| ● codice di riferimento / secondo DIN EN 61346-2 | Q |
| Posizione / del meccanismo di azionamento dell'interruttore | at the right end |
| Tipo di sezioni trasversali dei conduttori collegabili | |
| Tensione nominale massima di funzionamento Ue AC (EF007355) | 415 |
| Adatto per montaggio frontale a 4 fori (EF007247) | false |
| Adatto per montaggio anteriore centrale (EF007248) | false |
| Adatto per montaggio intermedio (EF007264) | false |
| Numero di contatti CO / per contatti ausiliari | 4 |
| Numero di contatti NC / per contatti ausiliari | 0 |
| Numero di contatti NO / per contatti ausiliari | 0 |
| Potenza nominale di funzionamento a AC-3, 400 V (EF001364) | - |
| Grado di protezione (IP), lato frontale (EF003118) | IP00 |
| Potenza nominale di funzionamento a AC-23, 400 V (EF007027) | - |
| ● del fusibile / a 415 V / massimo consentito | 6 000 000 A²·s |
| Corrente nominale di breve durata ammissibile lcw (EF007050) | 35.0 |
| Versione come installazione di arresto di emergenza (EF006959) | false |
| Versione come interruttore di manutenzione/assistenza (EF006986) | true |
| Corrente di esercizio / del fusibile a monte / valore nominale | 800 A |
| Corrente nominale permanente a AC-21, 400 V (EF009165) | 800 |
| Corrente nominale permanente a AC-23, 400 V (EF011777) | - |
| ● del fusibile gG / a 690 V / massimo consentito | 9 000 000 A²·s |
| ● con grado di inquinamento 3 / a CC / valore nominale | 1 000 V |
| Corrente di cortocircuito nominale condizionata Iq (EF001444) | - |
| ● a AC-23 A / a 690 V / a 50/60 Hz / valore nominale | 400 kW |
| ● con corrente termica nominale convenzionale / per polo | 41.7 W |
| Adatto per l'installazione nel quadro di distribuzione (EF007262) | false |
| Numero di contatti CO collegati / per contatti ausiliari | 0 |
| Numero di contatti NC collegati / per contatti ausiliari | 0 |
| Numero di contatti NO collegati / per contatti ausiliari | 3 |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Rail connection |
| ● con corrente termica nominale convenzionale / per dispositivo | 125.1 W |
| ● Tipo di montaggio / montaggio frontale con attacco a 4 fori | No |
| ● Tipo di montaggio / montaggio frontale con attacco centrale | No |
| Corrente di ingresso / all'ingresso digitale / con segnale <0> / massima | 1 mA |
| ● Tipo di collegamento elettrico / per circuito di corrente principale | busbar connection |
| ● a 690 V / tramite fusibile gG / secondo IEC 60947-3 / valore nominale | 50 kA |
| ● tipo di collegamento elettrico / degli ingressi e delle uscite | Removable/insertable |
| Approvazione generale del prodottoDichiarazione di conformitàVarie | General Product Approval |
| Numero di contatti ausiliari come contatto di commutazione (EF003531) | 4 |
| ● a 415 V / tramite fusibile gG / secondo IEC 60947-6-1 / valore nominale | 50 kA |
| Versione display / per indicatore di posizione interruttore azionamento manuale | I - O - II |
| Numero di contatti ausiliari come contatto normalmente aperto (EF001376) | 0 |
| Corrente di cortocircuito condizionale / con protezione fusibile lato linea | |
| Numero di contatti ausiliari come contatto normalmente chiuso (EF001377) | 0 |
| Potere di chiusura della corrente di cortocircuito (Icm) / per interruttore-sezionatore | |
| corrente passante / del fusibile gG / a 690 V / massima ammissibile | 51 000 A |
| ● a 690 V / per interruttore combinato + fusibile gG / massimo consentito | 52 920 A |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 31.07.2015 |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● Classe di protezione IP / con interruttore chiuso / con coperchio o copricapocorda | IP20 |
| ● per valore nominale della corrente / in corrente alternata / in stato di funzionamento a caldo / per polo | 41.7 W |
| ● con interruttore chiuso / a 690 V / per interruttore combinato + fusibile gG / massimo | 5 043 000 A²·s |
| ● a CA 415 V / senza fusibile / secondo IEC 60947-3 / valore nominale / minimo | 73.5 kA |
| Durata meccanica (cicli di commutazione) / per sequenza funzionale OIO / tipica | 2 500 |
| ● a CA 415 V / senza fusibile / secondo IEC 60947-6-1 / valore nominale / minimo | 40 kA |
Descrizione del prodotto
RTSE RTSE TRANSFER SWITCH, 800A, 3 POLES FRONT ACCONAMIENTO BASE UNIT WITH LEVER POWER 230V AC FLAT CONNECTION. Cancelations and returns limited. Consult conditions.
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
