Disponibile Prodotto più richiesto
1SDA070972R1

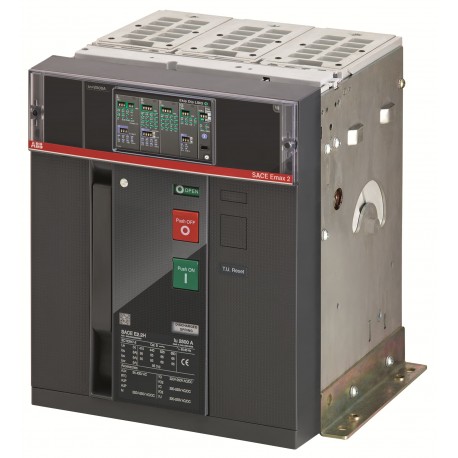

1SDA070972R1 ABB E2.2H 1250 Ekip Dip LSI 3p F HR
$0.00USD
4579 in magazzino
Specifiche chiave
:9AKK108468A1909
EAN:8015644748227
SCIP:5db9272f-d385-4a4a-a0e6-73274e7613b2 Italy (IT)
ETIM 7:EC000228 - Power circuit-breaker for trafo/generator/installation protection
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 9AKK108468A1909 | |
| EAN | 8015644748227 |
| SCIP | 5db9272f-d385-4a4a-a0e6-73274e7613b2 Italy (IT) |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| UNSPSC | 39121615 |
| eClass | V11.1 : 27370409 |
| Pubblicazione | Ekip Dip LSI |
| Versione | F |
| Sottotipo | E2.2 |
| Standard | IEC |
| Perdita di potenza | 83 W |
| Stato RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Tipo di corrente | AC |
| Nome del prodotto | Air Circuit Breaker |
| Tipo di prodotto | Air Circuit Breaker |
| Tipo di rilascio | EL |
| Tipo di terminale | Bolt |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificato UL | No certification needed |
| Schema elettrico | 1SDM000091R0001 |
| Certificato CSA | No certification needed |
| Numero di poli | 3 |
| Certificato VDE | No certification needed |
| ABB EcoSolutions | Yes |
| Certificato ATEX | No certification needed |
| Informazioni RoHS | 9AKK108466A1424 |
| Tipo principale del prodotto | SACE Emax 2 |
| Larghezza netta del prodotto | 276 mm |
| Dichiarazione REACH | 9AKK108466A1425 |
| Coppia di serraggio | 70 N·m |
| Altezza netta del prodotto | 371 mm |
| Peso netto del prodotto | 41 kg |
| Corrente nominale (In) | 1250 A |
| Tensione nominale (Ur) | 690 V |
| Disegni meccanici | 1SDH001000R0100 |
| Pacchetto Livello 1 EAN | 8015644748227 |
| Numero della tariffa doganale | 85362090 |
| Durata elettrica | Ue =< 440 V 15000 cycle |
| Durata meccanica | 25000 cycle |
| Unità di livello 1 del pacchetto | box 1 piece |
| Larghezza del pacchetto livello 1 | 515 mm |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 610 mm |
| Disegno dimensionale CAD | 1SDH001252R0083 |
| Istruzioni di fine vita | 9AKK108468A2361 |
| Istruzioni e manuali | 1SDH001000R0002 |
| Codice ordine Stati Uniti e Canada | Z2HREHBB000A000000XX |
| Cacciavite consigliato | Main Circuit M12 |
| Tipo di connessione terminale | Rear flat Horizontal |
| Informazioni ambientali | 9AKK108467A6707 |
| Tensione operativa nominale | 690 V AC |
| Codice di classificazione degli oggetti | Q |
| Profondità/lunghezza netta del prodotto | 270 mm |
| Peso lordo del pacco di livello 1 | 46 kg |
| Tensione di isolamento nominale (Ui) | AC 1000 V |
| Dichiarazione di conformità - CE | 9AKK106713A5902 |
| Obiettivo di gruppo: rifiuti da smaltire in discarica | UL 2799 Zero Waste To Landfill Validation available |
| Profondità/Lunghezza del pacchetto livello 1 | 515 mm |
| Livello di prestazione di cortocircuito | H |
| Certificato CSA (intrinsecamente sicuro) | No certification needed |
| Corrente nominale ininterrotta (Iu) | 1250 A |
| Scheda tecnica, informazioni tecniche | 1SDC200023D0209 |
| Codice di categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Legge sul controllo delle sostanze tossiche - TSCA | 9AKK108467A8326 |
| Tensione nominale di tenuta all'impulso (Uimp) | acc. to IEC 60947-2 12 kV |
| Dichiarazione ambientale di prodotto - EPD | 9AKK108468A1902 |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Principi di progettazione circolare Tasso di riciclabilità | Design for Closing Resource Loops - Standard EN45555 -79.1 % |
| Capacità di interruzione nominale di cortocircuito (Ics) | (220 V AC) 100 kA |
| Corrente nominale di breve durata a bassa tensione (Icw) | for 1 s 85 kA |
| Capacità di interruzione nominale massima in caso di cortocircuito (Icu) | (400 V AC) 100 kA |
| Capacità di interruzione nominale del servizio in cortocircuito, in % di Icu (Ics) | 100 % |
Descrizione del prodotto
More details
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
