Disponibile Prodotto più richiesto
1SDA068208R1

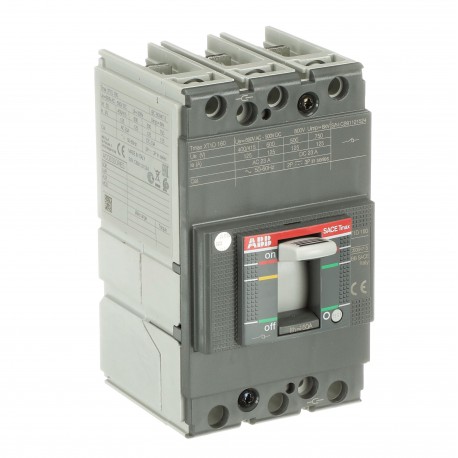

1SDA068208R1 ABB XT1D 160 3p F F
$0.00USD
4115 in magazzino
Specifiche chiave
:9AKK108468A7793
EAN:8015644021047
SCIP:76e5e264-a341-4dfa-89d8-fa3be8addbca Italy (IT)
ETIM 7:EC000216 - Switch disconnector
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 9AKK108468A7793 | |
| EAN | 8015644021047 |
| SCIP | 76e5e264-a341-4dfa-89d8-fa3be8addbca Italy (IT) |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| UNSPSC | 39120000 |
| eClass | V11.1 : 27371403 |
| Versione | F |
| Sottotipo | XT1 |
| Data RoHS | NA |
| Standard | IEC60947-2 |
| Perdita di potenza | at Rated Operating Conditions per Pole 15 W |
| Stato RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Orari di apertura | CB with SOR 15 ms |
| Nome del prodotto | Lasttrennschalter |
| Tipo di prodotto | Switch Disconnector |
| Tipo di terminale | Bolt |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Ordine multiplo | 1 piece |
| Certificato UL | No certification needed |
| Schema elettrico | 1SDM000068R0001 |
| Numero di poli | 3 |
| SCIP semplificato | e50e009b-fb7d-4b94-b611-13cf467c3b76 Germany (DE) |
| Certificato VDE | No certification needed |
| ABB EcoSolutions | Yes |
| Certificato ATEX | No certification needed |
| Informazioni RoHS | 9AKK108466A1424 |
| Diagramma dimensionale | 1SDH000719R0100 |
| Tipo principale del prodotto | SACE Tmax XT |
| Larghezza netta del prodotto | 76.2 mm |
| Dichiarazione REACH | 9AKK108466A1425 |
| Coppia di serraggio | 6 N·m |
| Altezza netta del prodotto | 130 mm |
| Peso netto del prodotto | 1.028 kg |
| Disegni meccanici | 1SDH000719R0100 |
| Pacchetto Livello 1 EAN | 8015644021047 |
| Frequenza nominale (f) | 50 / 60 Hz |
| Numero della tariffa doganale | 85362090 |
| Durata elettrica | 120 cycles per hour |
| Durata meccanica | 240 cycles per hour |
| Unità di livello 1 del pacchetto | box 1 piece |
| Larghezza del pacchetto livello 1 | 142 mm |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 134 mm |
| Disegno dimensionale CAD | 1SDH001295R0080 |
| Istruzioni di fine vita | 9AKK108468A2347 |
| Istruzioni e manuali | 1SDH000719R0001 |
| Codice ordine Stati Uniti e Canada | XT1DE3160DFF000XXX |
| Cacciavite consigliato | Main Circuit M6 |
| Tipo di connessione terminale | Front |
| Informazioni ambientali | 9AKK108467A6707 |
| Tensione operativa nominale | 690 V AC |
| Codice di classificazione degli oggetti | Q |
| Profondità/lunghezza netta del prodotto | 70 mm |
| Peso lordo del pacco di livello 1 | 1.082 kg |
| Tensione di isolamento nominale (Ui) | 800 V |
| Dichiarazione di conformità - CE | 9AKK106713A5532 |
| Obiettivo di gruppo: rifiuti da smaltire in discarica | UL 2799 Zero Waste To Landfill Validation available |
| Profondità/Lunghezza del pacchetto livello 1 | 130 mm |
| Livello di prestazione di cortocircuito | D |
| Capacità di collegamento del circuito principale | Busbar 45.5 ... 80 mm² |
| Corrente nominale ininterrotta (Iu) | 160 A |
| Scheda tecnica, informazioni tecniche | 1SDC210100D0206 |
| Legge sul controllo delle sostanze tossiche - TSCA | 9AKK108467A8326 |
| Tensione nominale di tenuta all'impulso (Uimp) | 8 kV |
| Dichiarazione ambientale di prodotto - EPD | 9AKK108468A1890 |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Principi di progettazione circolare Tasso di riciclabilità | Design for Closing Resource Loops - Standard EN45555 -55.9 % |
| Corrente nominale di breve durata a bassa tensione (Icw) | for 1 s 2 kA |
Descrizione del prodotto
XT1D160 3P F F
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
