1SCA123584R1001

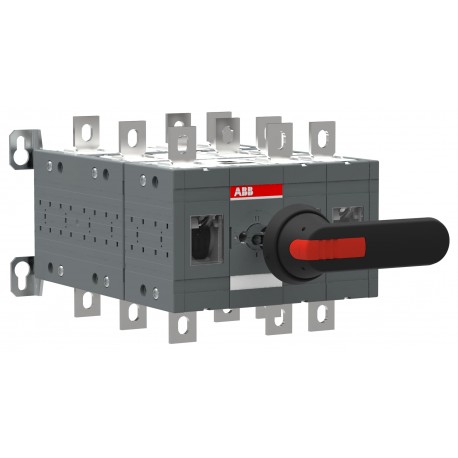

1SCA123584R1001 ABB OT400E12YP BY-PASS SWITCH
$0.00USD
3957 in magazzino
Specifiche chiave
:25.38 lb
ETIM 7:EC000216 - Switch disconnector
ETIM 8:EC000216 - Switch disconnector
ETIM 9:EC000216 - Switch disconnector (low voltage)
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 25.38 lb | |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| UNSPSC | 39122217 |
| eClass | V11.1 : 27371403 |
| Perdita di potenza | 10 W |
| Tipo di maniglia | Handle and shaft included |
| Stato RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Colore della maniglia | Black |
| Tipo di montaggio | Base mounting |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Modalità operativa | Front operated |
| Numero di poli | 3 |
| Tipo di transizione | Open |
| Grado di inquinamento | 3 |
| Informazioni RoHS | 1SCC011020D0201 |
| Paese di origine | Finland (FI) |
| Larghezza netta del prodotto | 240 mm |
| Dichiarazione REACH | 1SCC011021D0201 |
| Altezza netta del prodotto | 185 mm |
| Peso netto del prodotto | 11.51 kg |
| Pacchetto Livello 1 EAN | 6417019543680 |
| Grado di protezione | Front IP20 |
| Numero della tariffa doganale | 85365080 |
| Unità di livello 1 del pacchetto | 1 piece |
| Larghezza del pacchetto livello 1 | 265 mm |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 330 mm |
| Distanza tra le fasi | Standard |
| Istruzioni e manuali | 1SCC301080M0003 |
| Tensione operativa nominale | 1000 V |
| Codice di classificazione degli oggetti | Q |
| Posizione dei terminali di linea | Top In - Bottom Out, Bottom In - Top Out |
| Profondità/lunghezza netta del prodotto | 306 mm |
| Peso lordo del pacco di livello 1 | 11.93 kg |
| Meccanismo di azionamento degli interruttori | Mechanism Between the Poles |
| Tensione di isolamento nominale (Ui) | 1000 V |
| Dichiarazione di conformità - CE | 1SCC301195D0202 |
| Profondità/Lunghezza del pacchetto livello 1 | 375 mm |
| Scheda tecnica, informazioni tecniche | 1SCC303003C0201 |
| Codice di categoria granulare IDEA (IGCC) | 5214 >> Rotary switch |
| Corrente termica convenzionale (Ithe) | Fully Enclosed 400 A |
| Potenza operativa nominale AC-23A (Pe) | (380 ... 415 V) 220 kW |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 400 A |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 400 A |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 400 A |
| Tensione nominale di tenuta all'impulso (Uimp) | 12 kV |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Corrente termica convenzionale in aria libera (Ith) | Θ = 40 °C 400 A |
| Corrente nominale di breve durata a bassa tensione (Icw) | for 1 s 15 kiloampere rms |
Descrizione del prodotto
Manual Bypass Switch OT400E12YP
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
