1SCA120255R1001

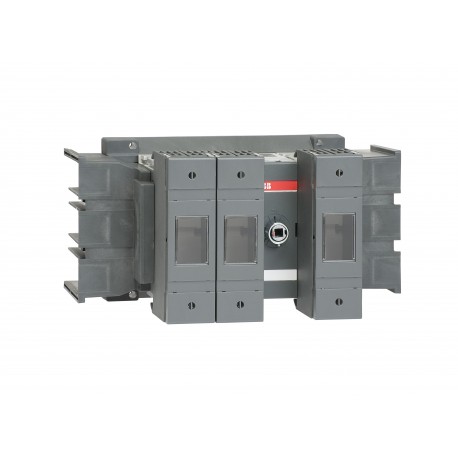

1SCA120255R1001 ABB Fuse switch OS125GD21LRP
$0.00USD
3922 in magazzino
Specifiche chiave
:(690 V) 125 A
ETIM 7:EC001040 - Fuse switch disconnector
ETIM 8:EC001040 - Fuse switch disconnector
ETIM 9:EC001040 - Fuse switch disconnector
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| (690 V) 125 A | |
| ETIM 7 | EC001040 - Fuse switch disconnector |
| ETIM 8 | EC001040 - Fuse switch disconnector |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371401 |
| Dimensione del fusibile | NH000 |
| Standard | IEC 60947-3 |
| Perdita di potenza | at Rated Operating Conditions per Pole 12 W |
| Sistema di fusibili | DIN |
| Tipo di maniglia | Pistol handle and shaft included |
| Stato RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Tipo di montaggio | Base mounting |
| Tipo di terminale | Lug terminals |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Modalità operativa | Front Operated |
| Larghezza terminale | 20 mm |
| Certificato UL | No certification needed |
| Numero di poli | 3 |
| Grado di inquinamento | 3 |
| Informazioni RoHS | 1SCC011020D0201 |
| Paese di origine | Finland (FI) |
| Larghezza netta del prodotto | 242 mm |
| Dichiarazione REACH | 1SCC011021D0201 |
| Coppia di serraggio | 15 … 22 N·m |
| Certificato DNV GL | 1SCC311125D0203 |
| Altezza netta del prodotto | 122 mm |
| Peso netto del prodotto | 2.9 kg |
| Corrente nominale (In) | Main Circuit 125 A |
| Pacchetto Livello 1 EAN | 6417019517681 |
| Numero della tariffa doganale | 85365080 |
| Unità di livello 1 del pacchetto | box 1 piece |
| Larghezza del pacchetto livello 1 | 132 mm |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 175 mm |
| Certificato A2L – IEC | 1SCC311209D0201 |
| Istruzioni e manuali | 1SCC311040M0205 |
| Tensione operativa nominale | Main Circuit 690 V AC |
| Codice di classificazione degli oggetti | Q |
| Posizione dei terminali di linea | Left In - Right Out |
| Profondità/lunghezza netta del prodotto | 156 mm |
| Peso lordo del pacco di livello 1 | 2.9 kg |
| Meccanismo di azionamento degli interruttori | 21 (Between the Poles) |
| Tensione di isolamento nominale (Ui) | 1000 V |
| Dichiarazione di conformità - CE | 1SCC311140D2703 |
| Obiettivo di gruppo: rifiuti da smaltire in discarica | UL 2799 Zero Waste To Landfill Validation available |
| Profondità/Lunghezza del pacchetto livello 1 | 252 mm |
| Scheda tecnica, informazioni tecniche | 1SCC311013C0201 |
| Codice di categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Corrente termica convenzionale (Ithe) | Fully Enclosed 125 A |
| Potenza operativa nominale AC-23A (Pe) | (220 ... 240 V) 37 kW |
| Legge sul controllo delle sostanze tossiche - TSCA | 1SCC011025D0201 |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 125 A |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 125 A |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 125 A |
| Tensione nominale di tenuta all'impulso (Uimp) | 8 kV |
| Dichiarazione ambientale di prodotto - EPD | 1SCC311196D0201 |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Corrente termica convenzionale in aria libera (Ith) | Θ = 40 °C 125 A |
| Corrente di cortocircuito condizionale nominale (incl.) | (690 V) 80 kA |
| Corrente nominale di breve durata a bassa tensione (Icw) | for 1 s 5 kiloampere rms |
Descrizione del prodotto
OS125GD21LRP SPECIAL CONNECTED SWITCH FUSE
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
