1SCA104315R1001

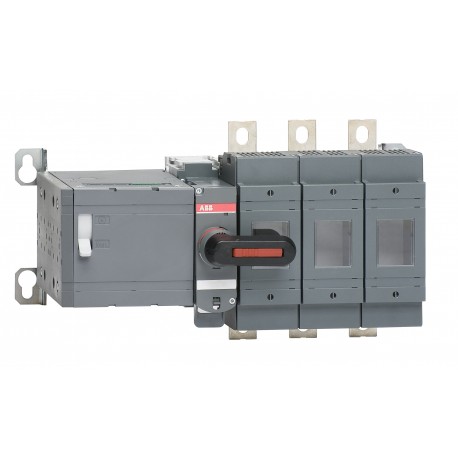

1SCA104315R1001 ABB OSM400D3M230C Motorized switch fuse
$0.00USD
3752 in magazzino
Specifiche chiave
:(500 V AC) 400 A
ETIM 7:EC001040 - Fuse switch disconnector
ETIM 8:EC001040 - Fuse switch disconnector
ETIM 9:EC001040 - Fuse switch disconnector
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| (500 V AC) 400 A | |
| ETIM 7 | EC001040 - Fuse switch disconnector |
| ETIM 8 | EC001040 - Fuse switch disconnector |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371401 |
| Dimensione del fusibile | NH0 |
| Standard | IEC 60947-3 |
| Perdita di potenza | at Rated Operating Conditions per Pole 30 W |
| Sistema di fusibili | DIN |
| Tipo di maniglia | Handle included for manual operation |
| Stato RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Tipo di montaggio | Base mounting |
| Tipo di terminale | Lug terminals |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Modalità operativa | Motor operated and manually from the front |
| Certificato UL | No certification needed |
| Numero di poli | 3 |
| Grado di inquinamento | 3 |
| Informazioni RoHS | 1SCC011020D0201 |
| Paese di origine | Finland (FI) |
| Larghezza netta del prodotto | 404 mm |
| Dichiarazione REACH | 1SCC011021D0201 |
| Coppia di serraggio | 30 … 44 N·m |
| Numero E (Finlandia) | 3638121 |
| Altezza netta del prodotto | 251 mm |
| Peso netto del prodotto | 11.1 kg |
| Corrente nominale (In) | Main Circuit 400 A |
| Pacchetto Livello 1 EAN | 6417019385143 |
| Numero della tariffa doganale | 85365080 |
| Unità di livello 1 del pacchetto | box 1 piece |
| Larghezza del pacchetto livello 1 | 310 mm |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 330 mm |
| Certificato A2L – IEC | 1SCC311209D0201 |
| Istruzioni e manuali | 1SCC311029M0203 |
| Informazioni ambientali | 1SCC311002D0201 |
| Tensione operativa del motore | 220 ... 240 V AC |
| Tensione operativa nominale | Main Circuit 690 V AC |
| Codice di classificazione degli oggetti | Q |
| Posizione dei terminali di linea | Top In - Bottom Out, Bottom In - Top Out |
| Profondità/lunghezza netta del prodotto | 230 mm |
| Peso lordo del pacco di livello 1 | 11.1 kg |
| Meccanismo di azionamento degli interruttori | 03 (Left Side) |
| Tensione di isolamento nominale (Ui) | 1000 V |
| Dichiarazione di conformità - CE | 1SCC311153D2703 |
| Obiettivo di gruppo: rifiuti da smaltire in discarica | UL 2799 Zero Waste To Landfill Validation available |
| Profondità/Lunghezza del pacchetto livello 1 | 560 mm |
| Scheda tecnica, informazioni tecniche | 1SCC311013C0201 |
| Codice di categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Potenza operativa nominale AC-23A (Pe) | (380 ... 415 V) 220 kW |
| Legge sul controllo delle sostanze tossiche - TSCA | 1SCC011025D0201 |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 200 A |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| Tensione nominale di tenuta all'impulso (Uimp) | 12 kV |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Corrente termica convenzionale in aria libera (Ith) | Θ = 40 °C 400 A |
| Corrente di cortocircuito condizionale nominale (incl.) | (690 V) 80 kA |
| Corrente nominale di breve durata a bassa tensione (Icw) | for 1 s 14 kiloampere rms |
Descrizione del prodotto
Motor fuse switch OSM400D3M230C
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
