1SCA022763R5040

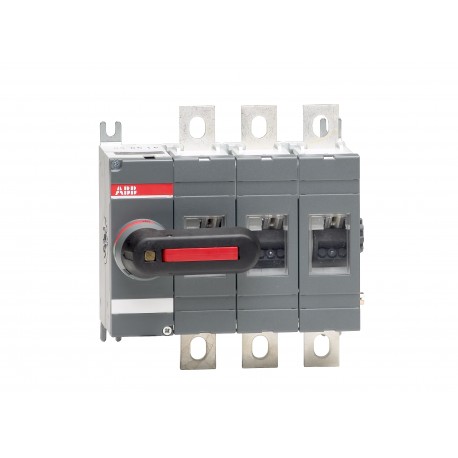

1SCA022763R5040 ABB OT250E03K switch-disconnector
$0.00USD
3350 in magazzino
Specifiche chiave
:(500 V) 250 A
ETIM 7:EC000216 - Switch disconnector
ETIM 8:EC000216 - Switch disconnector
ETIM 9:EC000216 - Switch disconnector (low voltage)
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| (500 V) 250 A | |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| eClass | V11.1 : 27371403 |
| Tipo di blocco | Yes |
| Standard | IEC 60947-3 |
| Perdita di potenza | at Rated Operating Conditions per Pole 6.5 W |
| Tipo di maniglia | Direct mounted pistol type handle |
| Stato RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Colore della maniglia | Black |
| Tipo di montaggio | Base mounting |
| Tipo di terminale | Lug terminals |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificato BV | 1SCC301103D0201 |
| Certificato GL | 1SCC301139D0201 |
| Certificato LR | 1SCC301144D0201 |
| Modalità operativa | Front operated |
| Larghezza terminale | 20 mm |
| Certificato UL | No certification needed |
| Numero di poli | 3 |
| Certificato VDE | No certification needed |
| Certificato ATEX | No certification needed |
| Grado di inquinamento | 3 |
| Informazioni RoHS | 1SCC011020D0201 |
| Paese di origine | Finland (FI) |
| Larghezza netta del prodotto | 145.5 mm |
| Dichiarazione REACH | 1SCC011021D0201 |
| Funzioni speciali | No |
| Coppia di serraggio | acc. IEC 60947-1 15 … 22 N·m |
| Certificato DNV GL | 1SCC301174D0204 |
| Numero E (Finlandia) | 3660804 |
| Altezza netta del prodotto | 150 mm |
| Peso netto del prodotto | 1.4 kg |
| Pacchetto Livello 1 EAN | 6417019249292 |
| Grado di protezione | Front IP00 |
| Numero della tariffa doganale | 85365080 |
| Durata meccanica | 20000 |
| Unità di livello 1 del pacchetto | box 1 piece |
| Larghezza del pacchetto livello 1 | 170 mm |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 145 mm |
| Certificato A2L – IEC | 1SCC301337D0201 |
| Distanza tra le fasi | Standard |
| Istruzioni di fine vita | 1SCC301117M0201 |
| Istruzioni e manuali | 1SCC301031M0220 |
| Informazioni ambientali | 1SCC301265D0201 |
| Tensione operativa nominale | Main Circuit 1000 V |
| Codice di classificazione degli oggetti | Q |
| Posizione dei terminali di linea | Top In - Bottom Out |
| Profondità/lunghezza netta del prodotto | 107 mm |
| Peso lordo del pacco di livello 1 | 1.5 kg |
| Meccanismo di azionamento degli interruttori | Mechanism at the End of the Switch |
| Tensione di isolamento nominale (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Dichiarazione di conformità - CE | 1SCC301131D2705 |
| Profondità/Lunghezza del pacchetto livello 1 | 190 mm |
| Scheda tecnica, informazioni tecniche | 1SCC301020C0201 |
| Corrente termica convenzionale (Ithe) | Fully Enclosed 250 A |
| Potenza operativa nominale AC-23A (Pe) | (220 ... 240 V) 75 kW |
| Legge sul controllo delle sostanze tossiche - TSCA | 1SCC011025D0201 |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 250 A |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| Tensione nominale di tenuta all'impulso (Uimp) | 12 kV |
| Dichiarazione ambientale di prodotto - EPD | 1SCC301282D0201 |
| Capacità nominale di chiusura in cortocircuito (Icm) | (690 V) 30 kA |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Corrente termica convenzionale in aria libera (Ith) | Θ = 40 °C 250 A |
| Corrente di cortocircuito condizionale nominale (incl.) | (315 A fuse, 500 V) 100 kA |
| Corrente nominale di breve durata a bassa tensione (Icw) | for 1 s 8 kA |
Descrizione del prodotto
OT250E03K disconnect switch
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
