1SCA022613R8710

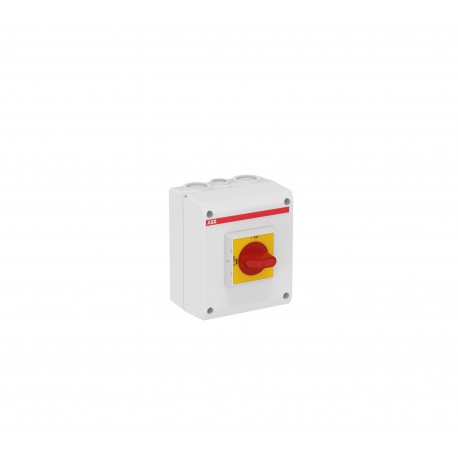

1SCA022613R8710 ABB EMC OTE16A3M Boxed Int.
$0.00USD
4700 in magazzino
Specifiche chiave
:9AKK108466A4485
ETIM 7:EC000216 - Switch disconnector
ETIM 8:EC000216 - Switch disconnector
ETIM 9:EC000216 - Switch disconnector (low voltage)
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 9AKK108466A4485 | |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| UNSPSC | 39122205 |
| eClass | V11.1 : 27371403 |
| Standard | IEC 60947-1, -3 |
| Perdita di potenza | at Rated Operating Conditions per Pole 1.6 W |
| Tipo di maniglia | Selector handle |
| Stato RoHS | Following EU Directive 2011/65/EU |
| Colore della maniglia | Red / Yellow |
| Tipo neutro | Fixed neutral |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificato BV | 1SCC340018D0204 |
| Numero di poli | 3 |
| Grado di inquinamento | 3 |
| Informazioni RoHS | 1SCC340075D0201 |
| Paese di origine | Finland (FI) |
| Larghezza netta del prodotto | 130 mm |
| Dichiarazione REACH | 1SCC340076D0201 |
| Funzioni speciali | EMC |
| Coppia di serraggio | Main Circuit 0.8 N·m |
| Certificato DNV GL | 1SCC340045D0203 |
| Materiale di contenimento | Plastic |
| Altezza netta del prodotto | 150 mm |
| Peso netto del prodotto | 0.5 kg |
| Sezione trasversale del cavo | 0.75 ... 10 mm² |
| Disegni meccanici | OTPK151385SM25.stp |
| Pacchetto Livello 1 EAN | 6417019199962 |
| Posizione di ingresso del cavo | Top and/or Bottom |
| Grado di protezione | acc. to IEC 60529 IP65 |
| Numero della tariffa doganale | 85363030 |
| Unità di livello 1 del pacchetto | box 1 piece |
| Larghezza del pacchetto livello 1 | 142 mm |
| Lunghezza di spelatura del filo | 10 mm |
| Uscite cavi per lato | 2xM25+M16 / 2xM25+M16 |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 130 mm |
| Valutazione della resistenza all'impatto | Housing IK08 |
| Istruzioni e manuali | 1SCC340003M0016 |
| Cacciavite consigliato | Main Circuit Pozidriv 2 |
| Tensione operativa nominale | Main Circuit 750 V |
| Contatti ausiliari montati | 1 NO, 0 NC |
| Codice di classificazione degli oggetti | Q |
| Profondità/lunghezza netta del prodotto | 85 mm |
| Peso lordo del pacco di livello 1 | 0.6 kg |
| Tensione di isolamento nominale (Ui) | acc. to IEC/EN 60664-1 750 V |
| Dichiarazione di conformità - CE | 1SCC340004D2705 |
| Profondità/Lunghezza del pacchetto livello 1 | 167 mm |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NO | 1 |
| Capacità di collegamento del circuito principale | Screw Clamp 0.75 ... 10 mm² |
| Scheda tecnica, informazioni tecniche | 1SCC340015C0201 |
| Codice di categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| Contatti ausiliari montati massimi | 2 NO, 2 NC |
| Corrente termica convenzionale (Ithe) | Fully Enclosed 40 A |
| Potenza operativa nominale AC-23A (Pe) | (380 ... 415 V) 7.5 kW |
| Legge sul controllo delle sostanze tossiche - TSCA | 1SCC340095D0201 |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 32 A |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 16 A |
| Capacità nominale di chiusura in cortocircuito (Icm) | (690 V AC) 0.705 kA |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Corrente nominale di breve durata a bassa tensione (Icw) | for 1 s 0.5 kA |
Descrizione del prodotto
OTE16A3M EMC safety switch
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
