1SBN020312R1000

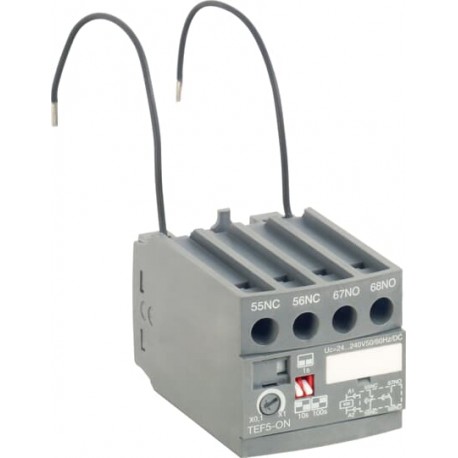

1SBN020312R1000 ABB TEF5-ON Frontal Electronic Timer
$0.00USD
3077 in magazzino
Specifiche chiave
:(220 / 240 V) 1.5 A
ETIM 6:EC002498 - Accessories for low-voltage switch technology
ETIM 7:EC002498 - Accessories for low-voltage switch technology
ETIM 8:EC002498 - Accessories/spare parts for low-voltage switch technology
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| (220 / 240 V) 1.5 A | |
| ETIM 6 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 7 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 8 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| UNSPSC | 39121523 |
| eClass | V11.0 : 27371308 |
| Standard | IEC/EN 60947-5-1, UL 508, CSA C22-2 No. 14-18 |
| Stato RoHS | Following EU Directive 2011/65/EU |
| Nome della funzionalità | Feature Value |
| Adatto per | GA75 |
| Tipo di terminale | Screw Terminals |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificato CB | CB_CN46281 |
| Certificato UL | UL-US-L252354-192-31702102-2 |
| RAEE B2C / B2B | Business To Business |
| Certificato CCC | CCC_2012010303572179 |
| Certificato CQC | CQC2012010303572179 |
| Scheda di omologazione UL | UL_E252354 |
| Informazioni RoHS | 2CMT2021-006277 |
| Larghezza netta del prodotto | 44 mm |
| Dichiarazione REACH | 2CMT2021-006202 |
| Resistenza climatica | Category B according to IEC 60947-1 Annex Q |
| Numero E (Finlandia) | 2712547 |
| Altezza netta del prodotto | 40.5 mm |
| Peso netto del prodotto | 0.065 kg |
| Pacchetto Livello 1 EAN | 3471522387103 |
| Frequenza nominale (f) | Auxiliary Circuit 50 / 60 Hz |
| Grado di protezione | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Numero della tariffa doganale | 85389091 |
| Unità di livello 1 del pacchetto | box 1 piece |
| Larghezza del pacchetto livello 1 | 82 mm |
| Unità di livello 2 del pacchetto | box 80 piece |
| Larghezza del pacchetto livello 2 | 254 mm |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 51 mm |
| Altezza del pacchetto livello 2 | 200 mm |
| Temperatura dell'aria ambiente | Close to Contactor for Storage -40 ... +80 °C |
| Disegno dimensionale CAD | 2CDC001079B0201 |
| Istruzioni e manuali | 1SBC101034M6801 |
| Coppia di serraggio UL/CSA | Auxiliary Circuit 9 in·lb |
| Tensione operativa nominale | Auxiliary Circuit 240 V AC |
| Codice di classificazione degli oggetti | K |
| Profondità/lunghezza netta del prodotto | 62.5 mm |
| Peso lordo del pacco di livello 1 | 0.065 kg |
| Peso lordo del pacco di livello 2 | 5.2 kg |
| Tensione di isolamento nominale (Ui) | acc. to IEC 60947-5-1 400 V |
| Dichiarazione di conformità - CE | 1SBD250812U1000 |
| Profondità/Lunghezza del pacchetto livello 1 | 56 mm |
| Profondità/Lunghezza del pacchetto di livello 2 | 319 mm |
| Dichiarazione di conformità - CCC | 2020980303000172 |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NO | 1 |
| Dichiarazione di conformità - UKCA | 1SBD250829U1000 |
| Codice di categoria granulare IDEA (IGCC) | 4746 >> Timer controls |
| Corrente nominale di funzionamento AC-15 (Ie) | (24 / 127 V) 3 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 1 A / 24 W |
| Frequenza massima di commutazione elettrica | (AC-15) 1200 cycles per hour |
| Frequenza massima di commutazione meccanica | 3600 cycles per hour |
| Altitudine operativa massima consentita | Without Derating 2000 m |
| Tensione nominale di tenuta all'impulso (Uimp) | 4 kV |
| Tipo di accessorio/ricambio (EF000215) | Other |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Corrente termica convenzionale in aria libera (Ith) | acc. to IEC 60947-5-1, Θ = 40 °C 5 A |
| Corrente nominale di breve durata a bassa tensione (Icw) | for 0.1 s 8 A |
Descrizione del prodotto
TEF5-ON TEMPO ELECT. FRONT FOR CONT. To
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
