1SBL241022R8610

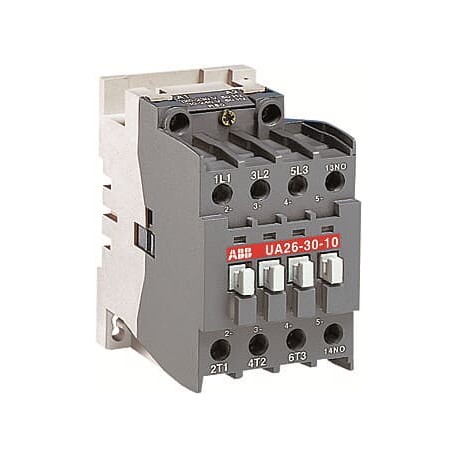

1SBL241022R8610 ABB UA26-30-10 400-415V 50Hz / 415-440V 60Hz Contactor
$0.00USD
3127 in magazzino
Specifiche chiave
:Main Circuit 690 V
ETIM 4:EC001079 - Capacitor magnet contactor
ETIM 5:EC001079 - Capacitor magnet contactor
ETIM 6:EC001079 - Capacitor contactor
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Main Circuit 690 V | |
| ETIM 4 | EC001079 - Capacitor magnet contactor |
| ETIM 5 | EC001079 - Capacitor magnet contactor |
| ETIM 6 | EC001079 - Capacitor contactor |
| ETIM 7 | EC001079 - Capacitor contactor |
| ETIM 8 | EC001079 - Capacitor contactor |
| UNSPSC | 39121529 |
| eClass | V11.0 : 27371006 |
| Standard | IEC/EN 60947-1, IEC/EN 60947-4-1 |
| Stato RoHS | Following EU Directive 2011/65/EU |
| Nome della funzionalità | Feature Value |
| Tempo di funzionamento | Between Coil De-energization and NO Contact Opening 4 ... 11 ms |
| Tipo di terminale | Screw Terminals |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificato CB | CB_CN64164-A1_1 |
| Certificato UL | UL-US-L312527-1103-61017991-2 |
| RAEE B2C / B2B | Business To Business |
| Certificato CCC | CCC_2003010304060095 |
| Certificato CQC | CQC2003010304060095 |
| Certificato CSA | CSA_1033838_LR056745 |
| Consumo della bobina | Average Holding Value 50 / 60 Hz 12 V·A |
| Certificato GOST | GOST_POCCFRME77B07175 |
| Informazioni RoHS | 2CMT2021-006277 |
| Larghezza netta del prodotto | 54 mm |
| Dichiarazione REACH | 2CMT2021-006202 |
| Resistenza climatica | acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II |
| Altezza netta del prodotto | 90 mm |
| Peso netto del prodotto | 0.6 kg |
| Pacchetto Livello 1 EAN | 3471522069863 |
| Frequenza nominale (f) | Auxiliary Circuit 50 / 60 Hz |
| Grado di protezione | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Montaggio su guida DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Numero della tariffa doganale | 85364900 |
| Durata meccanica | 10 million |
| Unità di livello 1 del pacchetto | box 1 piece |
| Larghezza del pacchetto livello 1 | 101 mm |
| Unità di livello 2 del pacchetto | box 63 piece |
| Larghezza del pacchetto livello 2 | 300 mm |
| Unità di livello 3 del pacchetto | 576 piece |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 61 mm |
| Altezza del pacchetto livello 2 | 308 mm |
| Temperatura dell'aria ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Disegno dimensionale CAD | 2CDC001079B0201 |
| Istruzioni e manuali | FPTC407722P0001 |
| Capacità di interruzione massima | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 420 A |
| Tensione operativa nominale | Auxiliary Circuit 690 V |
| Numero di contatti principali NC | 0 |
| Numero di contatti principali NO | 3 |
| Codice di classificazione degli oggetti | Q |
| Profondità/lunghezza netta del prodotto | 93.6 mm |
| Peso lordo del pacco di livello 1 | 0.6 kg |
| Peso lordo del pacco di livello 2 | 37.8 kg |
| Tensione di isolamento nominale (Ui) | acc. to IEC 60947-4-1 1000 V |
| Dichiarazione di conformità - CE | 1SBD250805U1000 |
| Profondità/Lunghezza del pacchetto livello 1 | 115 mm |
| Profondità/Lunghezza del pacchetto di livello 2 | 245 mm |
| Dichiarazione di conformità - CCC | 2020980304001610 |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NO | 1 |
| Capacità di collegamento del circuito principale | Flexible with Cable End 0.75 ... 4 mm² |
| Dichiarazione di conformità - UKCA | 1SBD250822U1000 |
| Dispositivi di protezione da cortocircuito | Auxiliary Circuit - gG Type Fuses 10 A |
| Scheda tecnica, informazioni tecniche | 1SBC101140C0203 |
| Montaggio tramite viti (non fornite) | 2 x M4 screws placed diagonally |
| Tensione nominale del circuito di controllo (Uc) | 50 Hz 400 ... 415 V |
| Potenza operativa nominale AC-6b (Pe) | (230 / 240 V) 40 °C, 50 / 60 Hz 12 kvar |
| Legge sul controllo delle sostanze tossiche - TSCA | 2CMT2023-006525 |
| Corrente nominale di funzionamento AC-15 (Ie) | (500 V) 2 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 6 A / 144 W |
| Capacità di collegamento del circuito ausiliario | Flexible with Cable End 0.75 ... 2.5 mm² |
| Tipo di tensione per l'attuazione (EF008242) | AC |
| Frequenza massima di commutazione meccanica | 3600 cycles per hour |
| Altitudine operativa massima consentita | Without Derating 3000 m |
| Tensione nominale di tenuta all'impulso (Uimp) | 8 kV |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Corrente termica convenzionale in aria libera (Ith) | acc. to IEC 60947-5-1, Θ = 40 °C 16 A |
| Potenza reattiva nominale a 400 V, 50 Hz (EF007044) | 20 kvar |
| Tensione di alimentazione di controllo nominale AC 50 Hz (EF003978) | 400 V |
| Tensione di alimentazione di controllo nominale AC 60 Hz (EF003979) | 415 V |
| Corrente nominale di breve durata a bassa tensione (Icw) | for 0.1 s 140 A |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Screw connection |
| Numero di contatti normalmente aperti come contatto principale (EF001374) | 3 |
| Terminali di collegamento (forniti in posizione aperta) Poli principali | M 4 (+,-) pozidriv 2 screws with cable clamp |
| Numero di contatti normalmente chiusi come contatto principale (EF001375) | 0 |
| Numero di contatti ausiliari come contatto normalmente aperto (EF001376) | 1 |
| Numero di contatti ausiliari come contatto normalmente chiuso (EF001377) | 0 |
Descrizione del prodotto
UA26-30-10 CONT. condens. 20kVAr 400Va
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
