1SBL241022R3610

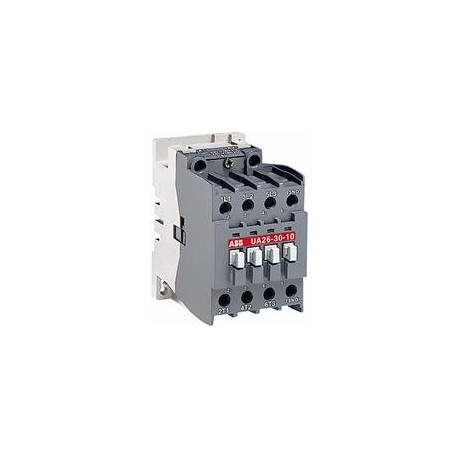

UA26-30-10 1SBL241022R3610 ABB UA26-30-10 190V 50Hz / 220V 60Hz Contactor
$0.00USD
3342 in magazzino
Specifiche chiave
Numero della tariffa doganale::85364900
Quantità minima ordinabile::1 piece
Stato RoHS: (tecnico):No declaration needed
Tempo di funzionamento: (Dimensioni):Between Coil Energization and NO Contact Closing 8 ... 21 msBetween Coil De-energization and NO Contact Opening 4 ... 11 ms
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Numero della tariffa doganale: | 85364900 |
| Quantità minima ordinabile: | 1 piece |
| Stato RoHS: (tecnico) | No declaration needed |
| Tempo di funzionamento: (Dimensioni) | Between Coil Energization and NO Contact Closing 8 ... 21 msBetween Coil De-energization and NO Contact Opening 4 ... 11 ms |
| Tipo di terminale: (Dimensioni) | Screw Terminals |
| Consumo della bobina: (Dimensioni) | Pull-in at Max. Rated Control Circuit Voltage 50 Hz 120 V·APull-in at Max. Rated Control Circuit Voltage 60 Hz 140 V·AHolding at Max. Rated Control Circuit Voltage 60 Hz 12 V·AHolding at Max. Rated Control Circuit Voltage 60 Hz 3 WHolding at Max. Rated Control Circuit Voltage 50 Hz 12 V·AHolding at Max. Rated Control Circuit Voltage 50 Hz 3 WAverage Holding Value 50 Hz 12 V·AAverage Holding Value 50 Hz 3 WAverage Holding Value 60 Hz 12 V·AAverage Holding Value 60 Hz 3 WAverage Pull-in Value 50 Hz 120 V·AAverage Pull-in Value 60 Hz 140 V·A |
| Certificato CB: (Ambientale) | CB_FR2880_60002378 |
| Resistenza climatica: (tecnica) | acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II |
| ETIM 4: (Informazioni sul contenitore) | EC001079 - Capacitor magnet contactor |
| ETIM 5: (Informazioni sul contenitore) | EC001079 - Capacitor magnet contactor |
| ETIM 6: (Informazioni sul contenitore) | EC001079 - Capacitor contactor |
| ETIM 7: (Informazioni sul contenitore) | EC001079 - Capacitor contactor |
| Certificato UL: (ambientale) | UL_071301E39231 |
| UNSPSC: (Informazioni sul contenitore) | 39121529 |
| Certificato CCC: (Ambientale) | CCC_2008010304261926 |
| Certificato CSA: (Ambientale) | CSA_1033838_LR056745 |
| Certificato EAC: (Ambientale) | EAC_RU C-FR ME77 B01010 |
| Certificato GOST: (ambientale) | GOST_POCCFRME77B07175 |
| Frequenza nominale (f): (Dimensioni) | Supply Circuit 50 HzSupply Circuit 60 Hz |
| Informazioni RoHS: (ambientali) | 1SBC101059D0201 |
| Grado di protezione: (Dimensioni) | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Temperatura dell'aria ambiente: (tecnica) | Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +55 °CNear Contactor for Operation in Free Air (Uc) -40 ... +70 °CClose to Contactor for Storage -60 ... +80 °C |
| Istruzioni e manuali: (Ordinazione) | FPTC407722P0001 |
| Larghezza netta del prodotto: (Download più popolari) | 54 mm |
| Capacità di interruzione massima: (Dimensioni) | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 420 Acos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 170 A |
| Altezza netta del prodotto: (Download più popolari) | 90 mm |
| Peso netto del prodotto: (download più popolari) | 0.6 kg |
| Tensione operativa nominale: (dimensioni) | Main Circuit 690 V |
| Numero di contatti principali NC: (Dimensioni) | 0 |
| Numero di contatti principali NO: (Dimensioni) | 3 |
| Istruzioni e manuali: (ambientali) | FPTC407722P0001 |
| Informazioni ambientali: (ambientali) | 1SBD250027E1000 |
| Tensione di isolamento nominale (Ui): (Dimensioni) | acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 Vacc. to UL/CSA 600 V |
| Scheda tecnica, informazioni tecniche: (Ordinazione) | 1SBC101140C0203 |
| Numero di contatti ausiliari NC: (Dimensioni) | 0 |
| Numero di contatti ausiliari NO: (Dimensioni) | 1 |
| Capacità di collegamento del circuito principale: (dimensioni) | Flexible with Cable End 0.75 ... 4 mm²Rigid Cable 1.5 ... 6 mm² |
| Dispositivi di protezione da cortocircuito: (Dimensioni) | Auxiliary Circuit - gG Type Fuses 10 AgG Type Fuses 1.5 ... 1.8 A |
| Dichiarazione di conformità - CE: (ambientale) | 1SBD250805U1000 |
| Profondità/lunghezza netta del prodotto: (download più popolari) | 93.6 mm |
| Tensione nominale del circuito di controllo (Uc): (Dimensioni) | 50 Hz 190 V60 Hz 220 V |
| Corrente nominale di funzionamento AC-15 (Ie): (Dimensioni) | (220 / 240 V) 4 A(24 / 127 V) 6 A(380 / 440 V) 3 A(500 V) 2 A(690 V) 2 A |
| Corrente nominale di funzionamento DC-13 (Ie): (Dimensioni) | (125 V) 1.1 / 138 A(24 V) 6 / 144 A(250 V) 0.55 / 138 A(48 V) 2.8 / 134 A(72 V) 2 / 144 A |
| Capacità di collegamento del circuito ausiliario: (Dimensioni) | Flexible with Cable End 0.75 ... 2.5 mm²Rigid Cable 1 ... 4 mm² |
| Altitudine operativa massima consentita: (Tecnica) | 3000 m |
| Codice di classificazione dell'oggetto: (Informazioni sul contenitore) | Q |
| Frequenza massima di commutazione meccanica: (Dimensioni) | 3600 cycles per hour |
| Tensione nominale di tenuta all'impulso (Uimp): (Dimensioni) | 8 kV |
| Corrente termica convenzionale in aria libera (Ith): (Dimensioni) | acc. to IEC 60947-5-1, q = 40 °C 16 A |
| EAN di livello 1 del pacchetto: (Certificati e dichiarazioni (numero del documento)) | 3471522069368 |
| Unità di livello 1 del pacchetto: (Certificati e dichiarazioni (numero del documento)) | 1 piece |
| Larghezza del pacchetto di livello 1: (Certificati e dichiarazioni (numero del documento)) | 101 mm |
| Unità di livello 2 del pacchetto: (Certificati e dichiarazioni (numero del documento)) | 63 piece |
| Unità di livello 3 del pacchetto: (Certificati e dichiarazioni (numero del documento)) | 576 piece |
| Altezza del pacco di livello 1: (Certificati e dichiarazioni (numero del documento)) | 61 mm |
| Morsetti di collegamento (forniti in posizione aperta) Poli principali: (Dimensioni) | M 4 (+,-) pozidriv 2 screws with cable clamp |
| Peso lordo del pacco di livello 1: (Certificati e dichiarazioni (numero del documento)) | 0.6 kg |
| Peso lordo del pacco di livello 2: (Certificati e dichiarazioni (numero del documento)) | 37.8 kg |
| Profondità/Lunghezza del pacchetto di livello 1: (Certificati e dichiarazioni (numero del documento)) | 115 mm |
