1SBL157082R1322

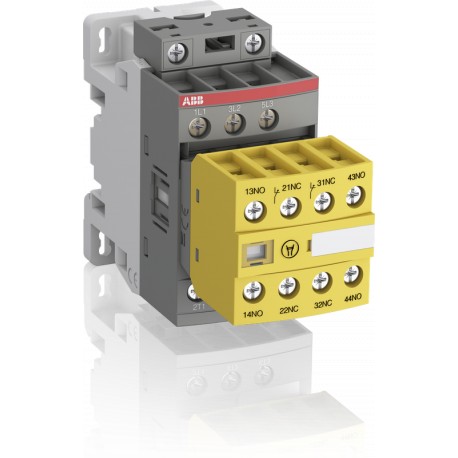

1SBL157082R1322 ABB AFS12-30-22-13 100-250V50/60HZ-DC Contactor
$0.00USD
4542 in magazzino
Specifiche chiave
:Main Circuit 690 V
ETIM 4:EC000066 - Magnet contactor, AC-switching
ETIM 5:EC000066 - Magnet contactor, AC-switching
ETIM 6:EC000066 - Power contactor, AC switching
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Main Circuit 690 V | |
| ETIM 4 | EC000066 - Magnet contactor, AC-switching |
| ETIM 5 | EC000066 - Magnet contactor, AC-switching |
| ETIM 6 | EC000066 - Power contactor, AC switching |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| UNSPSC | 39121529 |
| eClass | V11.0 : 27371003 |
| Standard | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1 |
| Stato RoHS | Following EU Directive 2011/65/EU |
| Tempo di funzionamento | Between Coil De-energization and NC Contact Closing 13 ... 98 ms |
| Tipo di terminale | Screw Terminals |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificato CB | CB_SE-113345 |
| Certificato LR | LRS_LR23403517TA-02 |
| Certificato UL | UL-US-2150887-5 |
| RAEE B2C / B2B | Business To Business |
| Certificato ABS | ABS_20-2060694-PDA |
| Certificato CCC | CCC_2010010304445624 |
| Certificato CQC | CQC2010010304445624 |
| Certificato DNV | DNV_TAE00001AF-4 |
| Certificato EAC | EAC_RUC-FRME77B03199 |
| Scheda di omologazione UL | E312527 |
| Certificato RINA | RINA_ELE240318XG |
| Certificato RMRS | RMRS_1802705280 |
| Informazioni RoHS | 2CMT2021-006277 |
| Diagramma dimensionale | DNV_TAE00001AF-4 |
| Numero E (Svezia) | 3210662 |
| Larghezza netta del prodotto | 45 mm |
| Dichiarazione REACH | 2CMT2021-006202 |
| Resistenza climatica | Category B according to IEC 60947-1 Annex Q |
| Numero E (Finlandia) | 3708063 |
| Altezza netta del prodotto | 86 mm |
| Peso netto del prodotto | 0.32 kg |
| Pacchetto Livello 1 EAN | 3471523157132 |
| Frequenza nominale (f) | Auxiliary Circuit 50 / 60 Hz |
| Grado di protezione | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Montaggio su guida DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Numero della tariffa doganale | 85364900 |
| Unità di livello 1 del pacchetto | box 1 piece |
| Larghezza del pacchetto livello 1 | 87 mm |
| Unità di livello 2 del pacchetto | box 18 piece |
| Larghezza del pacchetto livello 2 | 250 mm |
| Unità di livello 3 del pacchetto | 864 piece |
| Lunghezza di spelatura del filo | Auxiliary Circuit 10 mm |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 47 mm |
| Altezza del pacchetto livello 2 | 315 mm |
| Temperatura dell'aria ambiente | Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C |
| Disegno dimensionale CAD | 2CDC001079B0201 |
| Istruzioni di fine vita | 1SBC101080M6801 |
| Valutazione della potenza UL/CSA | (120 V AC) Single Phase 1 hp |
| Istruzioni e manuali | 1SBC101052M6801 |
| Resistenza alle vibrazioni | 4g Closed Position & 2g Open position 5 ... 300 Hz |
| Coppia di serraggio UL/CSA | Auxiliary Circuit 11 in·lb |
| Classificazione per uso generale UL/CSA | (600 V AC) 28 A |
| Capacità di interruzione massima | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A |
| Tensione operativa nominale | Auxiliary Circuit 690 V |
| Numero di contatti principali NC | 0 |
| Numero di contatti principali NO | 3 |
| Codice di classificazione degli oggetti | Q |
| Profondità/lunghezza netta del prodotto | 110.5 mm |
| Peso lordo del pacco di livello 1 | 0.32 kg |
| Peso lordo del pacco di livello 2 | 11.52 kg |
| Tensione di isolamento nominale (Ui) | acc. to IEC 60947-4-1 690 V |
| Dichiarazione di conformità - CE | 1SBD250022U1000 |
| Profondità/Lunghezza del pacchetto livello 1 | 113 mm |
| Profondità/Lunghezza del pacchetto di livello 2 | 300 mm |
| Dichiarazione di conformità - CCC | 2020980304001253 |
| Numero di contatti ausiliari NC | 2 |
| Numero di contatti ausiliari NO | 2 |
| Capacità di collegamento del circuito principale | Flexible with Ferrule 1/2x 0.75 ... 6 mm² |
| Dichiarazione di conformità - UKCA | 1SBD250044U1000 |
| Tensione massima di esercizio UL/CSA | Main Circuit 600 V |
| Montaggio tramite viti (non fornite) | 2 x M4 screws placed diagonally |
| Potenza operativa nominale AC-3 (Pe) | (400 V) 5.5 kW |
| Codice di categoria granulare IDEA (IGCC) | 4758 >> Iec Contactors |
| Tensione nominale del circuito di controllo (Uc) | 50 Hz 100 ... 250 V |
| Potenza operativa nominale AC-3e (Pe) | (415 V) 5.5 kW |
| Collegamento del circuito di controllo della capacità | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Corrente nominale di funzionamento AC-1 (Ie) | (690 V) 40 °C 28 A |
| Corrente nominale di funzionamento AC-3 (Ie) | (415 V) 60 °C 12 A |
| Corrente nominale di funzionamento DC-1 (Ie) | (110 V) 1-Pole, 40 °C 15 A |
| Corrente nominale di funzionamento DC-3 (Ie) | (110 V) 1-Pole, 40 °C 7 A |
| Corrente nominale di funzionamento DC-5 (Ie) | (110 V) 1-Pole, 40 °C 4 A |
| Legge sul controllo delle sostanze tossiche - TSCA | 2CMT2023-006525 |
| Corrente nominale di funzionamento AC-15 (Ie) | (500 V) 2 A |
| Corrente nominale di funzionamento AC-3e (Ie) | (415 V) 60 °C 12 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 6 A / 144 W |
| Capacità di collegamento del circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Frequenza massima di commutazione elettrica | (AC-1) 600 cycles per hour |
| Frequenza massima di commutazione meccanica | 3600 cycles per hour |
| Altitudine operativa massima consentita | Without Derating 3000 m |
| Tensione nominale di tenuta all'impulso (Uimp) | 6 kV |
| Capacità di collegamento circuito principale UL/CSA | Rigid Solid 1/2x 16-10 AWG |
| Dichiarazione ambientale di prodotto - EPD | 1SBD250584E3000 |
| Collegamento del circuito di controllo della capacità UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Resistenza agli urti secondo IEC 60068-2-27 | Closed, Shock Direction: A 30 g |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Corrente termica convenzionale in aria libera (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 35 A |
| Capacità di collegamento circuito ausiliario UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Corrente nominale di breve durata a bassa tensione (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 150 A |
