1SBK154037R1400

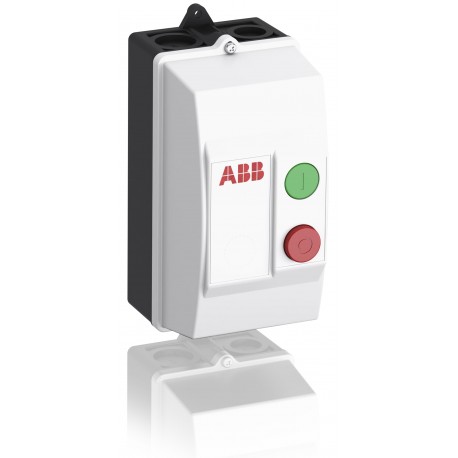

1SBK154037R1400 ABB DRAF12-14P 250-500V50/60HZ DRAF12-14P
$0.00USD
4582 in magazzino
Specifiche chiave
:Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
ETIM 6:EC000200 - Enclosure for control circuit devices
ETIM 7:EC000200 - Enclosure for control circuit devices
ETIM 8:EC000200 - Enclosure for control circuit devices
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| ETIM 6 | EC000200 - Enclosure for control circuit devices |
| ETIM 7 | EC000200 - Enclosure for control circuit devices |
| ETIM 8 | EC000200 - Enclosure for control circuit devices |
| ETIM 9 | EC000200 - Enclosure for control circuit devices |
| UNSPSC | 39121521 |
| eClass | V11.0 : 27371205 |
| Stato RoHS | Following EU Directive 2011/65/EU |
| Tipo di terminale | Screw Terminals |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificato UL | UL_20150729-E312527-16-1 |
| RAEE B2C / B2B | Business To Business |
| Numero di poli | 3 |
| Scheda di omologazione UL | UL_E312527 |
| Consumo della bobina | Holding at Max. Rated Control Circuit Voltage 60 Hz 250 V·A |
| Materiale dell'alloggiamento | ABS |
| Grado di inquinamento | 3 |
| Informazioni RoHS | 2CMT2021-006277 |
| Servizio pilota UL/CSA | A600 |
| Tipo principale del prodotto | DRAF12 |
| Larghezza netta del prodotto | 107 mm |
| Dichiarazione REACH | 2CMT2021-006202 |
| Numero E (Finlandia) | 3709767 |
| Altezza netta del prodotto | 230 mm |
| Peso netto del prodotto | 0.82 kg |
| Pacchetto Livello 1 EAN | 3471522144942 |
| Frequenza nominale (f) | Auxiliary Circuit 50 / 60 Hz |
| Numero della tariffa doganale | 85364900 |
| Unità di livello 1 del pacchetto | box 1 piece |
| Larghezza del pacchetto livello 1 | 243 mm |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 143 mm |
| Disegno dimensionale CAD | 2CDC001079B0201 |
| Istruzioni e manuali | 1SBC101048M6801 |
| Numero di contatti principali NC | 0 |
| Numero di contatti principali NO | 3 |
| Profondità/lunghezza netta del prodotto | 131 mm |
| Peso lordo del pacco di livello 1 | 0.82 kg |
| Tensione di isolamento nominale (Ui) | acc. to IEC 60947-4-1 690 V |
| Dichiarazione di conformità - CE | 1SBD250009U1000 |
| Profondità/Lunghezza del pacchetto livello 1 | 112 mm |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NO | 1 |
| Capacità di collegamento del circuito principale | Flexible with Ferrule 1/2x 0.75 ... 6 mm² |
| Dichiarazione di conformità - UKCA | 1SBD250040U1000 |
| Scheda tecnica, informazioni tecniche | 1SBC100199C0201 |
| Potenza operativa nominale AC-3 (Pe) | (415 V) 5.5 kW |
| Codice di categoria granulare IDEA (IGCC) | 4727 >> Motor starter controls |
| Tensione nominale del circuito di controllo (Uc) | 50 Hz 250 ... 500 V |
| Potenza operativa nominale AC-3e (Pe) | (415 V) 5.5 kW |
| Collegamento del circuito di controllo della capacità | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Corrente nominale di funzionamento AC-1 (Ie) | (690 V) 40 °C 28 A |
| Corrente nominale di funzionamento AC-3 (Ie) | (415 V) 60 °C 12 A |
| Corrente nominale di funzionamento AC-3e (Ie) | (415 V) 60 °C 12 A |
| Capacità di collegamento del circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
Descrizione del prodotto
DRAF12-14P STARTS IN BOX 250-500VAC/DC
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
