1SBH137001R1231

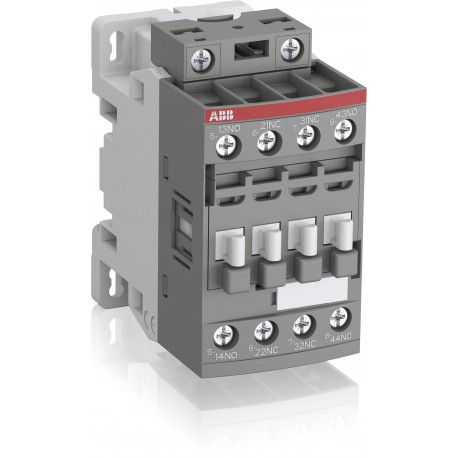

1SBH137001R1231 ABB NF31E-12 48-130V50/60HZ-DC Contactor Relay
$0.00USD
4013 in magazzino
Specifiche chiave
:Control Circuit 50 / 60 Hz
ETIM 4:EC000196 - Contactor relay
ETIM 5:EC000196 - Contactor relay
ETIM 6:EC000196 - Contactor relay
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Control Circuit 50 / 60 Hz | |
| ETIM 4 | EC000196 - Contactor relay |
| ETIM 5 | EC000196 - Contactor relay |
| ETIM 6 | EC000196 - Contactor relay |
| ETIM 7 | EC000196 - Contactor relay |
| ETIM 8 | EC000196 - Contactor relay |
| UNSPSC | 39121529 |
| eClass | V11.0 : 27371001 |
| Standard | IEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14-13 |
| Stato RoHS | Following EU Directive 2011/65/EU |
| Tempo di funzionamento | Between Coil De-energization and NC Contact Closing 13 ... 98 ms |
| Tipo di terminale | Screw Terminals |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificato BV | BV_2634H24899C0 |
| Certificato CB | CB_SE-93051M2 |
| Certificato KC | KC-HW02016-21031A |
| Certificato LR | LRS_LR2003684TA-02 |
| Certificato UL | UL_20180227_E252354_2_1 |
| RAEE B2C / B2B | Business To Business |
| Certificato ABS | ABS_20-2060694-PDA |
| Certificato CCC | 2020980303000185 |
| Certificato CQC | CQC2019010303267993 |
| Certificato DNV | DNV_TAE00001BV-5 |
| Certificato EAC | EAC_RU C-FR ME77 B03544 |
| Scheda di omologazione UL | UL_E252354 |
| Certificato GOST | GOST_POCCFR.ME77.B06804.pdf |
| Certificato RINA | RINA_ELE240318XG |
| Certificato RMRS | RMRS_1802702280 |
| Informazioni RoHS | 2CMT2021-006277 |
| Numero E (Svezia) | 3211451 |
| Larghezza netta del prodotto | 45 mm |
| Dichiarazione REACH | 2CMT2021-006202 |
| Resistenza climatica | Category B according to IEC 60947-1 Annex Q |
| Numero E (Finlandia) | 3706407 |
| Altezza netta del prodotto | 86 mm |
| Peso netto del prodotto | 0.27 kg |
| Pacchetto Livello 1 EAN | 3471523100220 |
| Frequenza nominale (f) | Auxiliary Circuit 50 / 60 Hz |
| Grado di protezione | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Montaggio su guida DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Numero della tariffa doganale | 85364900 |
| Unità di livello 1 del pacchetto | box 1 piece |
| Larghezza del pacchetto livello 1 | 87 mm |
| Unità di livello 2 del pacchetto | box 27 piece |
| Larghezza del pacchetto livello 2 | 250 mm |
| Unità di livello 3 del pacchetto | 1296 piece |
| Lunghezza di spelatura del filo | Auxiliary Circuit 10 mm |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 47 mm |
| Altezza del pacchetto livello 2 | 315 mm |
| Temperatura dell'aria ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Disegno dimensionale CAD | 2CDC001079B0201 |
| Istruzioni di fine vita | 1SBC101080M6801 |
| Istruzioni e manuali | 1SBC101027M6801 |
| Resistenza alle vibrazioni | 4g Closed Position & 2g Open position 5 ... 300 Hz |
| Coppia di serraggio UL/CSA | Auxiliary Circuit 11 in·lb |
| Tensione operativa nominale | Auxiliary Circuit 690 V |
| Codice di classificazione degli oggetti | K |
| Profondità/lunghezza netta del prodotto | 77 mm |
| Peso lordo del pacco di livello 1 | 0.27 kg |
| Peso lordo del pacco di livello 2 | 14.58 kg |
| Tensione di isolamento nominale (Ui) | acc. to IEC 60947-5-1 690 V |
| Dichiarazione di conformità - CE | 1SBD250005U1000 |
| Profondità/Lunghezza del pacchetto livello 1 | 79 mm |
| Profondità/Lunghezza del pacchetto di livello 2 | 300 mm |
| Dichiarazione di conformità - CCC | CQC2011010303465426 |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NO | 3 |
| Dichiarazione di conformità - UKCA | 1SBD250036U1000 |
| Montaggio tramite viti (non fornite) | 2 x M4 screws placed diagonally |
| Codice di categoria granulare IDEA (IGCC) | 4763 >> Power contactor, DC switching |
| Tensione nominale del circuito di controllo (Uc) | 50 Hz 48 ... 130 V |
| Collegamento del circuito di controllo della capacità | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Legge sul controllo delle sostanze tossiche - TSCA | 2CMT2023-006525 |
| Corrente nominale di funzionamento AC-15 (Ie) | (500 V) 2 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 6 A / 144 W |
| Capacità di collegamento del circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Frequenza massima di commutazione elettrica | (AC-15) 1200 cycles per hour |
| Frequenza massima di commutazione meccanica | 6000 cycles per hour |
| Altitudine operativa massima consentita | Without Derating 3000 m |
| Tensione nominale di tenuta all'impulso (Uimp) | 6 kV |
| Dichiarazione ambientale di prodotto - EPD | 1SBD250584E3000 |
| Resistenza agli urti secondo IEC 60068-2-27 | Closed, Shock Direction: B1 25 g |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Corrente termica convenzionale in aria libera (Ith) | acc. to IEC 60947-5-1, Θ = 40 °C 16 A |
| Capacità di collegamento circuito ausiliario UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Corrente nominale di breve durata a bassa tensione (Icw) | for 0.1 s 140 A |
Descrizione del prodotto
NF31E CONT. AUX. BOB.48-130VAC-dc
