1SAZ721201R1017

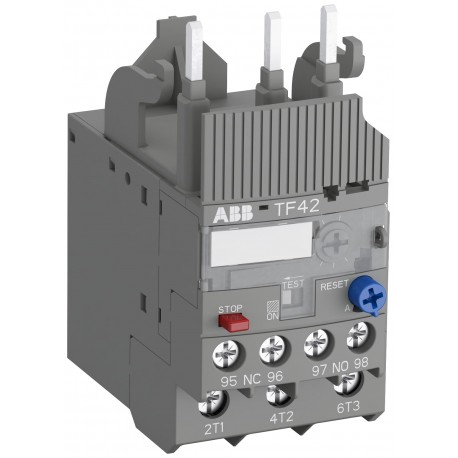

1SAZ721201R1017 ABB TF42-0.55 Thermal Overload Relay
$0.00USD
3758 in magazzino
Specifiche chiave
:Main Circuit 690 V AC
ETIM 4:EC000106 - Thermal overload relay
ETIM 5:EC000106 - Thermal overload relay
ETIM 6:EC000106 - Thermal overload relay
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Main Circuit 690 V AC | |
| ETIM 4 | EC000106 - Thermal overload relay |
| ETIM 5 | EC000106 - Thermal overload relay |
| ETIM 6 | EC000106 - Thermal overload relay |
| ETIM 7 | EC000106 - Thermal overload relay |
| ETIM 8 | EC000106 - Thermal overload relay |
| UNSPSC | 39122330 |
| eClass | V11.0 : 27371501 |
| Standard | IEC/EN 60947-1 |
| Perdita di potenza | at Rated Operating Conditions per Pole 1.1 ... 2.0 W |
| Stato RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Nome della funzionalità | Feature Value |
| Adatto per | AF09 |
| Intervallo di impostazione | 0.41 ... 0.55 A |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificato BV | 1SAA941001-0203 |
| Certificato CB | 1SAA941009-2001 |
| Certificato GL | 1SAA941007-0401 |
| Certificato LR | 1SAA941001-0502 |
| Certificato UL | E48139-20090126 |
| RAEE B2C / B2B | Business To Business |
| Certificato ABS | 1SAA941001-0102 |
| Certificato CQC | CQC2011010309464423 |
| Certificato EAC | 1SAA941002-2701 |
| Numero di poli | 3 |
| Certificato ATEX | 1SAA941001-3901 |
| Grado di inquinamento | 3 |
| Certificato RINA | 1SAA941000-0802 |
| Certificato RMRS | 1SAA941000-0704 |
| Informazioni RoHS | 2CMT2021-006277 |
| Diagramma dimensionale | 1SAZ700405F0001 |
| Numero E (Svezia) | 3211959 |
| Certificato IECEx | 1SAA941003-4001 |
| Larghezza netta del prodotto | 45 mm |
| Dichiarazione REACH | 2CMT2021-006202 |
| Coppia di serraggio | Auxiliary Circuit 1 ... 1.2 N·m |
| Certificato DNV GL | 1SAA941001-0302 |
| Numero E (Finlandia) | 3706115 |
| Altezza netta del prodotto | 88.3 mm |
| Peso netto del prodotto | 0.13 kg |
| Pacchetto Livello 1 EAN | 4013614398025 |
| Pacchetto Livello 2 EAN | 4013614440069 |
| Frequenza nominale (f) | Auxiliary Circuit 50 Hz |
| Grado di protezione | IP20 |
| Classificazione dei contatti UL/CSA | (NC:) B600 |
| Numero della tariffa doganale | 85364900 |
| Unità di livello 1 del pacchetto | carton 1 piece |
| Larghezza del pacchetto livello 1 | 48 mm |
| Unità di livello 2 del pacchetto | carton 40 piece |
| Larghezza del pacchetto livello 2 | 280 mm |
| Lunghezza di spelatura del filo | Auxiliary Circuit 9 mm |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 92 mm |
| Altezza del pacchetto livello 2 | 210 mm |
| Certificato A2L – IEC | 1SAA941000-4601 |
| Temperatura dell'aria ambiente | Operation -25 ... +60 °C |
| Disegno dimensionale CAD | 2CDC001079B0201 |
| Istruzioni e manuali | 2CDC106022M6802 |
| Cacciavite consigliato | Main Circuit Pozidriv 2 |
| Classe di rilascio (EF006668) | CLASS 10 |
| Resistenza alle vibrazioni | 5g 3 ... 150 Hz |
| Coppia di serraggio UL/CSA | Auxiliary Circuit 9 ... 11 in·lb |
| Informazioni ambientali | 1SAC200057H0009 |
| Istruzioni per l'uso Ex | 2CDC106076M6801 |
| Numero di poli protetti | 3 |
| Tensione operativa nominale | Auxiliary Circuit 600 V AC/DC |
| Metodo di montaggio (EF000003) | Direct attachment |
| Codice di classificazione degli oggetti | F |
| Profondità/lunghezza netta del prodotto | 70.5 mm |
| Peso lordo del pacco di livello 1 | 0.145 kg |
| Peso lordo del pacco di livello 2 | 7.346 kg |
| Tensione di isolamento nominale (Ui) | 690 V |
| Dichiarazione di conformità - CE | 1SAD101100-3503 |
| Profondità/Lunghezza del pacchetto livello 1 | 78 mm |
| Profondità/Lunghezza del pacchetto di livello 2 | 395 mm |
| Corrente nominale di funzionamento (Ie) | 0.55 A |
| Dichiarazione di conformità - CCC | 2020980304001788 |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NO | 1 |
| Ingresso funzione di reset (EF011940) | No |
| Capacità di collegamento del circuito principale | Flexible with Ferrule 1/2x 0.75 ... 4 mm² |
| Dichiarazione di conformità - UKCA | 1SAD201100-3503 |
| Tensione massima di esercizio UL/CSA | Main Circuit 600 V AC |
| Scheda tecnica, informazioni tecniche | 2CDC106023D0201 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| Curva caratteristica tempo-corrente | 1SAZ700506F0006 |
| Codice di categoria granulare IDEA (IGCC) | 5366 >> Thermal overload relay |
| Intervallo di corrente regolabile (EF008211) | 0.41 A |
| Funzione di reset automatico (EF011941) | Yes |
| Legge sul controllo delle sostanze tossiche - TSCA | 2CMT2023-006525 |
| Compensazione della temperatura dell'aria ambiente | Yes |
| Corrente nominale di funzionamento AC-15 (Ie) | (120 V) NC 3 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (125 V) NC 0.55 A |
| Capacità di collegamento del circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Pulsante funzione reset (EF011942) | Yes |
| Altitudine operativa massima consentita | 2000 m |
| Tensione nominale di tenuta all'impulso (Uimp) | Auxiliary Circuit 6 kV |
| Capacità di collegamento circuito principale UL/CSA | Flexible 1/2x 18-10 AWG |
| Dichiarazione ambientale di prodotto - EPD | 1SAC200373H0001 |
| Tensione nominale massima di esercizio Ue (EF007357) | 690 V |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 25g |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Corrente termica convenzionale in aria libera (Ith) | Auxiliary Circuit NC 6 A |
| Capacità di collegamento circuito ausiliario UL/CSA | Flexible 1/2x 18-12 AWG |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Screw connection |
| Numero di contatti ausiliari come contatto di commutazione (EF003531) | 1 |
| Numero di contatti ausiliari come contatto normalmente aperto (EF001376) | 1 |
| Numero di contatti ausiliari come contatto normalmente chiuso (EF001377) | 1 |
Descrizione del prodotto
TF42-0.55 RELe TeRM CLASS 10, 0.41-0.55
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
