Disponibile Prodotto più richiesto
1SAZ321201R2003

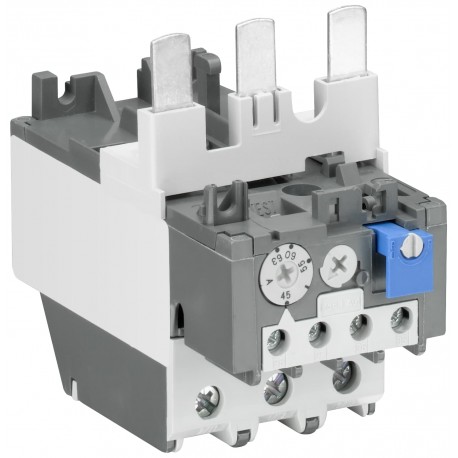

1SAZ321201R2003 ABB TA75DU-42M Overload Relay
$0.00USD
3472 in magazzino
Specifiche chiave
:Main Circuit 440 V DC
ETIM 5:EC000106 - Thermal overload relay
ETIM 6:EC000106 - Thermal overload relay
ETIM 7:EC000106 - Thermal overload relay
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Main Circuit 440 V DC | |
| ETIM 5 | EC000106 - Thermal overload relay |
| ETIM 6 | EC000106 - Thermal overload relay |
| ETIM 7 | EC000106 - Thermal overload relay |
| ETIM 8 | EC000106 - Thermal overload relay |
| UNSPSC | 39121520 |
| eClass | V11.0 : 27371501 |
| Standard | CSA 22.2 No. 14 |
| Perdita di potenza | at Rated Operating Conditions per Pole 1.5 ... 3.2 W |
| Stato RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Adatto per | AX50 |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificato CB | 1SAA941014-2001 |
| Certificato UL | E48139-19970506 |
| RAEE B2C / B2B | Business To Business |
| Certificato CCS | 1SAA941000-0901 |
| Certificato CQC | CQC2016010309922937 |
| Certificato EAC | 1SAA941002-2701 |
| Numero di poli | 3 |
| Certificato RMRS | 1SAA941000-0704 |
| Informazioni RoHS | 2CMT2021-006277 |
| Larghezza netta del prodotto | 54 mm |
| Dichiarazione REACH | 2CMT2021-006202 |
| Numero E (Finlandia) | 3707435 |
| Altezza netta del prodotto | 90 mm |
| Peso netto del prodotto | 0.335 kg |
| Pacchetto Livello 1 EAN | 4013614482649 |
| Grado di protezione | Housing IP20 |
| Classificazione dei contatti UL/CSA | (NC:) B600 |
| Numero della tariffa doganale | 85364900 |
| Unità di livello 1 del pacchetto | 1 piece |
| Larghezza del pacchetto livello 1 | 92 mm |
| Unità di livello 2 del pacchetto | 25 piece |
| Larghezza del pacchetto livello 2 | 230 mm |
| Lunghezza di spelatura del filo | Auxiliary Circuit 9 mm |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 109 mm |
| Altezza del pacchetto livello 2 | 310 mm |
| Temperatura dell'aria ambiente | Operation -25 ... +55 °C |
| Disegno dimensionale CAD | 2CDC001079B0201 |
| Istruzioni e manuali | 2CDC106049M6802 |
| Cacciavite consigliato | Auxiliary Circuit Pozidriv 1 |
| Coppia di serraggio UL/CSA | Auxiliary Circuit 12 in·lb |
| Numero di poli protetti | 3 |
| Tensione operativa nominale | Main Circuit 690 V AC |
| Profondità/lunghezza netta del prodotto | 111 mm |
| Peso lordo del pacco di livello 1 | 0.36 kg |
| Peso lordo del pacco di livello 2 | 8.786 kg |
| Dichiarazione di conformità - CE | 1SAD101100-3501 |
| Profondità/Lunghezza del pacchetto livello 1 | 61 mm |
| Profondità/Lunghezza del pacchetto di livello 2 | 380 mm |
| Corrente nominale di funzionamento (Ie) | 42 A |
| Dichiarazione di conformità - CCC | 2020980304001322 |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NO | 1 |
| Tensione massima di esercizio UL/CSA | Main Circuit 600 V AC |
| Curva caratteristica tempo-corrente | 1SAZ300501F0003 |
| Codice di categoria granulare IDEA (IGCC) | 5364 >> Overload relay |
| Legge sul controllo delle sostanze tossiche - TSCA | 2CMT2023-006525 |
| Corrente nominale di funzionamento AC-15 (Ie) | (120 V) NC 3 A |
| Capacità di collegamento del circuito ausiliario | Flexible 1/2x 0.75 ... 2.5 mm² |
| Capacità di collegamento circuito principale UL/CSA | Flexible 1/2x 8-1 AWG |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Corrente termica convenzionale in aria libera (Ith) | Auxiliary Circuit NC 5 A |
| Capacità di collegamento circuito ausiliario UL/CSA | Flexible 1/2x 18-14 AWG |
Descrizione del prodotto
TA75DU-42M Thermal Overload Relay
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
