Disponibile Prodotto più richiesto
1SAM461000R1012

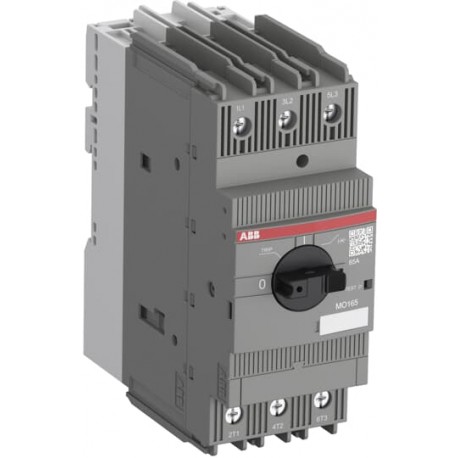

1SAM461000R1012 ABB MO165-20 Manual Motor Starter Magnetic Only
$0.00USD
3131 in magazzino
Specifiche chiave
:(250 V DC) 3 Poles in Series 100 kA
ETIM 5:EC000074 - Motor protective circuit-breaker
ETIM 6:EC000074 - Motor protection circuit-breaker
ETIM 7:EC000074 - Motor protection circuit-breaker
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| (250 V DC) 3 Poles in Series 100 kA | |
| ETIM 5 | EC000074 - Motor protective circuit-breaker |
| ETIM 6 | EC000074 - Motor protection circuit-breaker |
| ETIM 7 | EC000074 - Motor protection circuit-breaker |
| ETIM 8 | EC000074 - Motor protection circuit-breaker |
| UNSPSC | 39121521 |
| eClass | V11.0 : 27370401 |
| Osservazioni | For overload protection of the motors, an appropriate thermal or electronic overload relays must be used |
| Standard | CSA 22.2 No. 14 |
| Perdita di potenza | 3.72 W |
| Stato RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Nome della funzionalità | Feature Value |
| Tipo di attuatore | Rotary Handle |
| Intervallo di impostazione | None |
| Tipo di terminale | Screw Terminals |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificato BV | 1SAA963002-0201 |
| Certificato CB | 1SAA918002-2002 |
| Certificato LR | 1SAA918001-0501 |
| Certificato UL | E137861-20150206 |
| RAEE B2C / B2B | Business To Business |
| Certificato ABS | 1SAA963002-0101 |
| Certificato CQC | CQC2015010307760141 |
| Certificato EAC | 1SAA963000-2701 |
| Numero di poli | 3 |
| Profondità (EF000049) | 122.1 mm |
| Grado di inquinamento | 3 |
| Certificato RMRS | 1SAA918000-0704 |
| Informazioni RoHS | 1SAA963006-4502 |
| Larghezza (EF000008) | 55 mm |
| Diagramma dimensionale | 1SAM400402F0001 |
| Numero E (Svezia) | 3110059 |
| Altezza (EF000040) | 142.65 mm |
| Certificato IECEx | 1SAA918000-4001 |
| Amplificatori a rotore bloccato | (200 V AC) Three Phase 105.8 A |
| Posizione di montaggio | 1 ... 6 |
| Larghezza netta del prodotto | 55 mm |
| Dichiarazione REACH | 1SAA963005-4502 |
| Coppia di serraggio | Main Circuit 4 N·m |
| Certificato DNV GL | 1SAA963002-0301 |
| Numero E (Finlandia) | 3707292 |
| Altezza netta del prodotto | 142.65 mm |
| Peso netto del prodotto | 0.95 kg |
| Caratteristica I²t | 1SAM400506F0001 |
| Pacchetto Livello 1 EAN | 4013614486135 |
| Pacchetto Livello 2 EAN | 4013614503993 |
| Frequenza nominale (f) | Main Circuit 50 Hz |
| Grado di protezione | Housing IP20 |
| Montaggio su guida DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Numero della tariffa doganale | 85362010 |
| Durata elettrica | 25000 cycle |
| Durata meccanica | 50000 cycle |
| Unità di livello 1 del pacchetto | box 1 piece |
| Larghezza del pacchetto livello 1 | 64 mm |
| Unità di livello 2 del pacchetto | carton 12 piece |
| Larghezza del pacchetto livello 2 | 330 mm |
| Lunghezza di spelatura del filo | Main Circuit 16 mm |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 140 mm |
| Altezza del pacchetto livello 2 | 320 mm |
| Temperatura dell'aria ambiente | Operation -25 ... +60 °C |
| Disegno dimensionale CAD | 2CDC001079B0201 |
| Istruzioni di fine vita | 1SAC00284H0001 |
| Utilizzo del motore a pieno carico | (200 V AC) Three Phase 17.5 A |
| Valutazione della potenza UL/CSA | (200 V AC) Three Phase 5 Hp |
| Istruzioni e manuali | 2CDC131082M6801 |
| Cacciavite consigliato | Pozidriv 2 |
| Resistenza alle vibrazioni | Mounted on Mounting Plate: 5g 3 ... 150 Hz |
| Coppia di serraggio UL/CSA | Main Circuit 35 in·lb |
| Classificazione per uso generale UL/CSA | (600 V AC) 20 A |
| Distanza minima di montaggio | Electrical Conductive Board, Horizontal - Up to 1000 V 1.5 mm |
| Frequenza operativa (fsw) | 0 ... 415 Hz |
| Tensione operativa nominale | Main Circuit 690 V AC |
| Numero di poli (EF001391) | 3 |
| Codice di classificazione degli oggetti | F |
| Profondità/lunghezza netta del prodotto | 122.1 mm |
| Indicazione della posizione del contatto | ON / OFF / TRIP |
| Peso lordo del pacco di livello 1 | 1.1 kg |
| Peso lordo del pacco di livello 2 | 13 kg |
| Tensione di isolamento nominale (Ui) | 1000 V |
| Caratteristica della corrente di interruzione | 1SAM400507F0001 |
| Dichiarazione di conformità - CE | 1SAD101100-3409 |
| Costruzione del dispositivo (EF008240) | Complete device in housing |
| Profondità/Lunghezza del pacchetto livello 1 | 177 mm |
| Profondità/Lunghezza del pacchetto di livello 2 | 400 mm |
| Corrente nominale di funzionamento (Ie) | 20 A |
| Dichiarazione di conformità - CCC | 2020980307003042 |
| Tecnica di spegnimento (EF007007) | Magnetic |
| Capacità di collegamento del circuito principale | Flexible with Ferrule 1/2x 1 ... 35 mm² |
| Dichiarazione di conformità - UKCA | 1SAD201100-3409 |
| Tensione massima di esercizio UL/CSA | Main Circuit 600 V AC |
| Scheda tecnica, informazioni tecniche | 2CDC131084D0201 |
| Istruzioni e manuali (parte 2) | 2CDC131060M0202 |
| Potenza operativa nominale AC-3 (Pe) | (400 V) Three Phase 7.5 kW |
| Curva caratteristica tempo-corrente | 1SAM400515F0001 |
| Codice di categoria granulare IDEA (IGCC) | 4731 >> Manual Starters |
| Sensibile alla mancanza di fase (EF007400) | No |
| Potenza operativa nominale AC-3e (Pe) | (400 V) Three Phase 7.5 kW |
| Tensione nominale di esercizio (EF001435) | 250 V |
| Tipo di elemento di controllo (EF006976) | Rotating button |
| Corrente nominale di funzionamento AC-3 (Ie) | 20 A |
| Corrente nominale di funzionamento DC-5 (Ie) | 20 A |
| Corrente di cortocircuito nominale (SCCR) | Manual Self-Protected Combination Controllers (Type E), (480Y / 277 V AC) 65 kA |
| Legge sul controllo delle sostanze tossiche - TSCA | 2CMT2023-006539 |
| Compensazione della temperatura dell'aria ambiente | No |
| Grado di protezione (IP) (EF005474) | IP20 |
| Corrente nominale di funzionamento AC-3e (Ie) | 20 A |
| Corrente nominale permanente Iu (EF001389) | 20 A |
| Altitudine operativa massima consentita | 2000 m |
| Tensione nominale di tenuta all'impulso (Uimp) | Main Circuit 8 kV |
| Capacità di collegamento circuito principale UL/CSA | Flexible 1/2x 16-0 AWG |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 25g |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Corrente termica convenzionale in aria libera (Ith) | Main Circuit 20 A |
| Impostazione della corrente di rilascio del sovraccarico (EF002336) | 20 A |
| Con interruttore ausiliario integrato (EF001387) | No |
| Con protezione da sovraccarico termico (EF006233) | No |
| Potenza nominale di funzionamento a AC-3, 230 V (EF007025) | 7.5 kW |
| Potenza nominale di funzionamento a AC-3, 400 V (EF001364) | 7.5 kW |
| Con sganciatore di minima tensione integrato (EF001390) | No |
| Capacità di interruzione nominale di cortocircuito (Ics) | (230 V AC) 100 kA |
| Capacità di interruzione nominale massima in caso di cortocircuito (Icu) | (230 V AC) 100 kA |
| Impostazione della corrente di cortocircuito istantanea nominale (Ii) | 300 A |
| Tipo di collegamento elettrico del circuito principale (EF006819) | Screw connection |
| Campo di regolazione sgancio cortocircuito non ritardato (EF007131) | 300 A |
| Potere di interruzione nominale in cortocircuito Icu a 400 V, CA (EF007049) | 100 kA |
Descrizione del prodotto
MO165-20 MAGNETIC SINGLE MOTOR GUARD 20A
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
