1SAL247493R9912

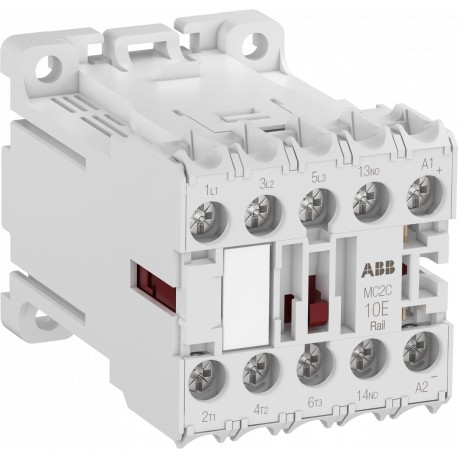

1SAL247493R9912 ABB MC2C310ARWDD-RAIL Mini Contactor
$0.00USD
3126 in magazzino
Specifiche chiave
:Auxiliary Circuit 440 V DC
ETIM 5:EC000066 - Magnet contactor, AC-switching
ETIM 6:EC000066 - Power contactor, AC switching
ETIM 7:EC000066 - Power contactor, AC switching
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Auxiliary Circuit 440 V DC | |
| ETIM 5 | EC000066 - Magnet contactor, AC-switching |
| ETIM 6 | EC000066 - Power contactor, AC switching |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| UNSPSC | 39121529 |
| eClass | V11.0 : 27371003 |
| Standard | IEC/EN 60947-1 |
| Perdita di potenza | at Rated Operating Conditions AC-1 per Pole 0.7 W |
| Stato RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Categoria RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificato BV | 1SAA971000-0201 |
| Certificato CB | 1SAA971000-2001 |
| Certificato UL | E191658-19880826 |
| RAEE B2C / B2B | Business To Business |
| Certificato CQC | CQC2019010304197131 |
| Numero di poli | 3 |
| Certificato RINA | 1SAA971001-0801 |
| Informazioni RoHS | 2CMT2021-006277 |
| Larghezza netta del prodotto | 45 mm |
| Dichiarazione REACH | 2CMT2021-006202 |
| Coppia di serraggio | Auxiliary Circuit 0.8 ... 1.0 N·m |
| Numero E (Finlandia) | 3709730 |
| Altezza netta del prodotto | 48 mm |
| Peso netto del prodotto | 0.25 kg |
| Tipo di minicontattore | Mini Contactor |
| Pacchetto Livello 1 EAN | 4013614549212 |
| Pacchetto Livello 2 EAN | 4013614549298 |
| Frequenza nominale (f) | Auxiliary Circuit 50 Hz |
| Grado di protezione | Auxiliary Circuit Terminals IP20 |
| Montaggio su guida DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Limiti operativi della bobina | (acc. to IEC 60947-4-1) for DC supply Uc Min. ... Uc Max. (at θ ≤ 55 °C) |
| Classificazione dei contatti UL/CSA | A600 |
| Numero della tariffa doganale | 85365080 |
| Durata meccanica | 10000000 cycle |
| Unità di livello 1 del pacchetto | box 1 piece |
| Larghezza del pacchetto livello 1 | 46 mm |
| Unità di livello 2 del pacchetto | box 10 piece |
| Larghezza del pacchetto livello 2 | 243 mm |
| Lunghezza di spelatura del filo | Auxiliary Circuit 9 mm |
| Quantità minima d'ordine | 1 piece |
| Altezza del pacchetto livello 1 | 70 mm |
| Altezza del pacchetto livello 2 | 80 mm |
| Certificato A2L – IEC | 1SAA971000-4601 |
| Temperatura dell'aria ambiente | Operation -40 ... +70 °C |
| Disegno dimensionale CAD | 2CDC001079B0201 |
| Utilizzo del motore a pieno carico | (115 V AC) Single Phase 9.8 A |
| Valutazione della potenza UL/CSA | (115 V AC) Single Phase 0.5 Hp |
| Istruzioni e manuali | 2CDC103061M6801 |
| Cacciavite consigliato | Pozidriv 2 |
| Resistenza alle vibrazioni | 5g 3 ... 150 Hz |
| Coppia di serraggio UL/CSA | Auxiliary Circuit 7 in·lb |
| Classificazione per uso generale UL/CSA | (600 V AC) 20 A |
| Tensione operativa nominale | Auxiliary Circuit 690 V AC |
| Capacità minima di commutazione | Auxiliary Circuit 17 V |
| Numero di contatti principali NC | 0 |
| Numero di contatti principali NO | 3 |
| Codice di classificazione degli oggetti | Q |
| Profondità/lunghezza netta del prodotto | 68 mm |
| Peso lordo del pacco di livello 1 | 0.255 kg |
| Peso lordo del pacco di livello 2 | 2.61 kg |
| Tensione di isolamento nominale (Ui) | 750 V |
| Dichiarazione di conformità - CE | 1SAD101100-3201 |
| Profondità/Lunghezza del pacchetto livello 1 | 49 mm |
| Profondità/Lunghezza del pacchetto di livello 2 | 106 mm |
| Dichiarazione di conformità - CCC | 2020980304001602 |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NO | 1 |
| Capacità di collegamento del circuito principale | Flexible 1/2x 0.75 ... 2.5 mm² |
| Dichiarazione di conformità - UKCA | 1SAD201100-3201 |
| Tensione massima di esercizio UL/CSA | Main Circuit 600 V AC |
| Potenza operativa nominale AC-3 (Pe) | (230 V) Three Phase 3 kW |
| Tensione nominale del circuito di controllo (Uc) | 17 ... 30 V DC |
| Collegamento del circuito di controllo della capacità | Flexible 1/2x 0.75 ... 2.5 mm² |
| Corrente nominale di funzionamento AC-1 (Ie) | (690 V) 55 °C 20 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (240 V) 6 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 5 A |
| Capacità di collegamento del circuito ausiliario | Flexible 1/2x 0.75 ... 2.5 mm² |
| Frequenza massima di commutazione elettrica | (AC-1) 300 cycles per hour |
| Altitudine operativa massima consentita | 3000 m |
| Tensione nominale di tenuta all'impulso (Uimp) | Auxiliary Circuit 6 kV |
| Capacità di collegamento circuito principale UL/CSA | Stranded 1/2x 18-12 AWG |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 25g |
| Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Corrente termica convenzionale in aria libera (Ith) | Auxiliary Circuit 10 A |
| Capacità di collegamento circuito ausiliario UL/CSA | Stranded 1/2x 18-12 AWG |
| Corrente nominale di breve durata a bassa tensione (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 96 A |
Descrizione del prodotto
MC2C310ARWDD-RAIL Mini Contactor 17 ... 30 V DC - 3 NO - 0 NC - Ring-Tongue Terminals
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
