120G0030

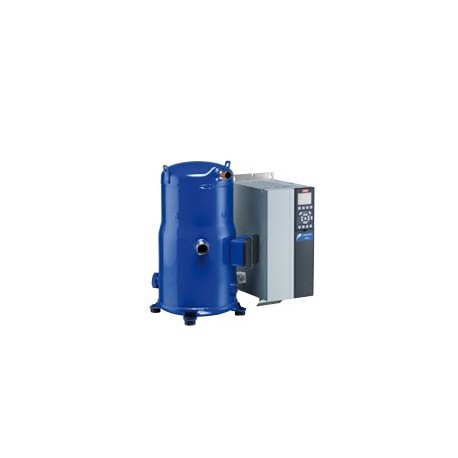

120G0030 DANFOSS REFRIGERATION Scroll compressor, Inverter, VZH170AGBNA, Refrigerant: R410A, Segment usage: ..
$0.00USD
4193 in magazzino
Specifiche chiave
MMT:76.3 A
RLA:61 A
Fase:3
Colore:Blue
Informazioni fornitore
DANFOSS REFRIGERATION
Prodotti: 8639
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| MMT | 76.3 A |
| RLA | 61 A |
| Fase | 3 |
| Colore | Blue |
| Tipo di olio | POE |
| Economizzatore | No |
| Peso netto | 113.5 Kg |
| Tecnologia | Scroll |
| Descrizione | VZH170AG |
| Refrigerante | R410A |
| Olio spedito | Initial oil charge |
| Peso lordo | 118.5 Kg |
| Numero di modello | VZH170AGBNA |
| Tipo di prodotto | VZH |
| valvola di sicurezza | None |
| Diametro [mm] | 318 mm |
| Porta manometro HP | None |
| Porta manometro LP | Schrader |
| Riferimento petrolifero | 160SZ |
| Utilizzo del segmento | Air conditioning |
| Numero del disegno | 8551187a |
| Frequenza [Hz] | 25 - 100 |
| Montaggio su vetro | Threaded |
| Carica di olio [L] | 6.7 L |
| Formato di imballaggio | Single pack |
| Viscosità [cP] | 32 cP |
| Tecnica del marchio | Scroll compressor |
| Tipo di connessione | Brazed |
| Codice di generazione | A |
| TS Max lato basso | 51 °C |
| Lato basso TS Min | -35 °C |
| Volume laterale basso | 29.9 L |
| Controllo della capacità | Inverter |
| Standard di montaggio | ODF |
| TS Max lato alto | 150 °C |
| Lato alto TS Min | -35 °C |
| Volume laterale elevato | 2.9 L |
| Protezione del motore | Motor protection by frequency converter |
| equalizzazione dell'olio | 1-3/4'' Rotolock |
| Quantità di imballaggio | 1 |
| Spedito montaggio | Mounting kit with grommets, bolts, nuts, sleeves and washers |
| Designazione del tipo | Compressor |
| Standard di approvazione | CEUL |
| Coppia di serraggio [Nm] | 60 N-m |
| Collegamenti di potenza | Screw 4.8 mm |
| Coppia di terra [Nm] | 2 N-m |
| Coppia di potenza [Nm] | 3 N-m |
| Altezza totale [mm] | 687 mm |
| Codice di configurazione | Single |
| Volume spazzato [cm3] | 170.2 cm3 |
| Classe di protezione IP | IP54 (with cable gland) |
| Prova HP [bar] [Max] | 45 bar |
| Prova LP [bar] [Max] | 30.2 bar |
| Coppia di montaggio [Nm] | 21 N-m |
| Larghezza dell'imballaggio [mm] | 515 mm |
| Istruzioni per la spedizione | Installation instructions |
| Differenza di prova [bar] [Max] | 37 bar |
| Altezza dell'imballaggio [mm] | 765 mm |
| Lunghezza dell'imballaggio [mm] | 450 mm |
| Peso dell'imballaggio [Kg] | 112 kg |
| Pressione massima lato basso (Ps) | 30.2 bar |
| Pressione massima lato alto (Ps) | 48.7 bar |
| Dimensioni del collegamento di aspirazione [pollici] | 1 5/8 in |
| Carica refrigerante [kg] [Max] | 13.5 kg |
| Dimensioni del collegamento di scarico [pollici] | 1 1/8 in |
| Velocità di rotazione a 50 Hz [rpm] | 3000 rpm |
| Velocità di rotazione a 60 Hz [rpm] | 3600 rpm |
| Altezza attacco aspirazione [mm] | 329 mm |
| Numero di avviamenti orari [Max] | 12 |
| Altezza di collegamento dello scarico [mm] | 645 mm |
| Capacità di raffreddamento nominale a 50 Hz | 40.8 kW |
| Capacità di raffreddamento nominale a 60 Hz | 55.4 kW |
| Alimentazione del compressore [V/Ph/Hz] | 380-480/3/50-60 |
| Dimensioni del tubo di collegamento dell'aspirazione [pollici] | 1 5/8 in |
| Capacità di raffreddamento nominale 60 kBTU/h | 189.08 KBtu/h |
| Dimensioni del tubo di collegamento dello scarico [pollici] | 1 1/8 in |
| Basso valore dell'intervallo di tensione a 50 Hz [V] | 342 V |
| Basso valore dell'intervallo di tensione a 60 Hz [V] | 342 V |
| Valore elevato dell'intervallo di tensione a 50 Hz [V] | 528 V |
| Valore elevato dell'intervallo di tensione a 60 Hz [V] | 528 V |
| Basso valore della tensione nominale a 50Hz [V] | 380 V |
| Basso valore della tensione nominale a 60Hz [V] | 380 V |
| Valore elevato della tensione nominale a 50Hz [V] | 480 V |
| Valore elevato della tensione nominale a 60Hz [V] | 480 V |
| Resistenza degli avvolgimenti per compressori trifase con avvolgimenti identici [Ohm] | 0.05 Ohm |
Descrizione del prodotto
Scroll compressor, VZH170AGBNB
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
