Disponibile Prodotto più richiesto
003G5541

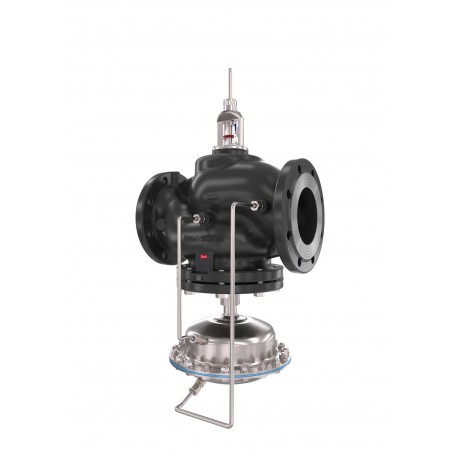

003G5541 DANFOSS HEATING AFQM 2 PN40 250/800 /0,5 flange flow/ret
$0.00USD
4019 in magazzino
Specifiche chiave
EAN ():5714279065732
Tipo ():AFQM 2
Volume ():192 Liter
Funzione ():Flow controller with int. control valve
Informazioni fornitore
DANFOSS HEATING
Prodotti: 5013
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| EAN () | 5714279065732 |
| Tipo () | AFQM 2 |
| Volume () | 192 Liter |
| Funzione () | Flow controller with int. control valve |
| Peso netto () | 475 Kilogram |
| Dimensioni della valvola () | DN 250 |
| Applicazione () | District heating and cooling |
| Descrizione () | Pressure independent control valve |
| Corsa [mm] () | 32 mm |
| Controllo di flusso () | Yes |
| Peso lordo () | 504 Kilogram |
| Diametro [mm] () | 250 mm |
| Gruppo di prodotti () | Pressure flow controllers |
| Posizione dello stelo () | Normally open |
| pH del mezzo [Max] () | 10 |
| pH del mezzo [Min] () | 7 |
| Classe di pressione () | PN 40 |
| Dimensione della connessione () | DN 250 |
| Limitazione del flusso () | Yes |
| Numero di porte () | 2 |
| Tipi di connessione () | Flange |
| Funzione VSP - P () | No |
| Funzione VSP - Q () | No |
| Funzione VSP - T () | No |
| Versione di montaggio () | Free |
| Fattore di cavitazione () | 0.3 |
| Portata [m³/h] () | 500 m³/h |
| Supporti consentiti () | District heating/cooling circulation water |
| Conformità RoHS UE () | Out of scope |
| Valori Kvs [m³/h] () | 800 m³/h |
| Alternativa media () | Glycolic water up to 30% |
| Conformità RoHS del Regno Unito () | Out of scope |
| Regolatore di pressione () | No |
| Sigillatura del materiale CV () | EPDM |
| Materiale DP di tenuta () | EPDM |
| Materiale del corpo valvola () | Cast steel GP240GH (GS-C 25) |
| Materiale della sede della valvola () | Stainless steel, mat. No. 1.4021 |
| Dimensioni dell'attuatore [cm²] () | 320 cm² |
| Tasso di perdita [% Kvs] () | 0.01 |
| Fattore di cavitazione 25% () | 0.36 |
| Fattore di cavitazione 50% () | 0.36 |
| Fattore di cavitazione 75% () | 0.27 |
| Conformità RoHS Cina () | Out of scope |
| Fattore di cavitazione 100% () | 0.22 |
| Pressione nominale [bar] () | 40 bar |
| Materiale del cono della valvola CV () | Stainless steel mat. No. 1.4021 |
| Materiale del cono della valvola DP () | Stainless steel mat. No. 1.4021 |
| Materiale sede valvola DP () | Stainless steel, mat. No. 1.4021 |
| Portata [m³/h] [Max] () | 500 m³/h |
| Portata [m³/h] [Min] () | 100 m³/h |
| Materiale del diaframma dell'attuatore () | EPDM (Rolling, fibre enforced) |
| Temperatura del mezzo [°C] [Max] () | 150 °C |
| Temperatura del mezzo [°C] [Min] () | 2 °C |
| Pressione di esercizio [bar] [Max] () | 40 bar |
| Perdita attraverso la porta max. [% Kvs] () | 0.01 |
| Rientrano nell'ambito della direttiva RAEE e contengono batterie () | No |
| Campo di pressione differenziale [bar] [Max] () | 10 bar |
| Limitatore di portata diff.pressione - dpb [bar] () | 0.5 bar |
| Inserto valvola di controllo del sistema di scarico della pressione () | Chamber |
| Selezionare se la valvola antiurto deve avere una pressione fissa o una pressione regolabile () | Fixed |
Descrizione del prodotto
AFQM 2, PN 40, DN 250, Flow rate [m³/h]: 100.00 - 500.00, Flange, Mounting version: Free
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Pressure independent control valve
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
